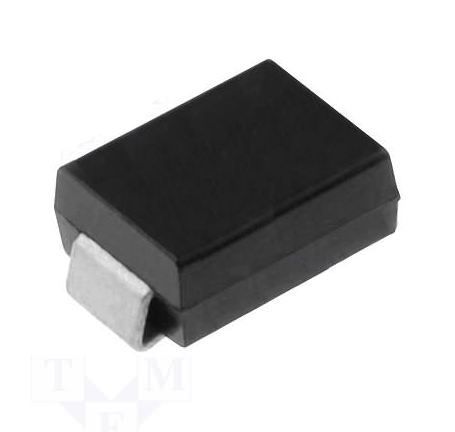

Диод ES2J
В наличии
На своём складе
119 шт.
Норм. уп.: 3000
У поставщиков
13 339 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 1,12 |
| от 800 | 1,04 |
| от 2 000 | 1,01 |
| от 4 000 | 1,00 |
Цены поставщиков
Склад 2
В наличии:2 388 шт
Срок поставки: до 2 недель
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 1,12 |
| от 800 | 1,04 |
| от 2 000 | 1,01 |
| от 4 000 | 1,00 |
Склад 13
В наличии:10 951 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 170 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,08 |
| от 467 | 3,40 |
| от 933 | 2,83 |
| от 1 865 | 2,42 |
| от 3 000 | 2,16 |
Описание
Быстродействующий диод ES2J от Yangjie в поверхностном монтаже. Компонент рассчитан на работу в широком диапазоне температур от -55 до +150 °С и поставляется в корпусе DO-214AA (SMB). Подходит для импульсных блоков питания и высокочастотных выпрямителей в промышленной автоматике.
Технические характеристики
| Тип | Быстродействующие |
| В упаковке | 2000 |
| Монтаж | Поверхностный |
| Корпус | SMB (DO-214AA) molded plastic body |
| Особенности | High forward surge current capability, For surface mounted applications, Low reverse leakage, Built-in strain relief, ideal for automated placement, Super fast switching for high efficiency |
| Тип монтажа | SMD |
| Корпус | DO-214AA (SMB) |
| Полярность | Color band denotes cathode end |
| Рабочая температура | -55…+150 °С |
| Описание | Surface Mount Superfast Recovery Rectifier |
| Артикул | ES2J |
| Среднеквадратичное напряжение | 420V |
| Покрытие выводов | Solder plated, solderable per MIL-STD-750 Method 2026 |
| Mounted position | Any |
| Класс горючести | UL 94V-0 |
| Напряжение блокировки DC | 600V |
| Емкость перехода | 62pF at VR=4V, f=1MHz |
| Forward voltage at 2a | 1.7V |
| Время обратного восстановления | 35ns at IF=0.5A, IR=1A, IRR=0.25A |
| Обратный ток при 25°C | 5uA |
| Обратный ток при 100°C | 200uA |
| Имп. прямой ток | 50A |
| Повторяющееся импульсное обратное напряжение | 600V |
| Средний выпрямленный ток | 2A |
| Тепловое сопротивление переход-вывод | 40°C/W |
| Operating junction and storage temperature range | -55 to +150°C |
