Диод ES1G
В наличии
На своём складе
33 683 шт.

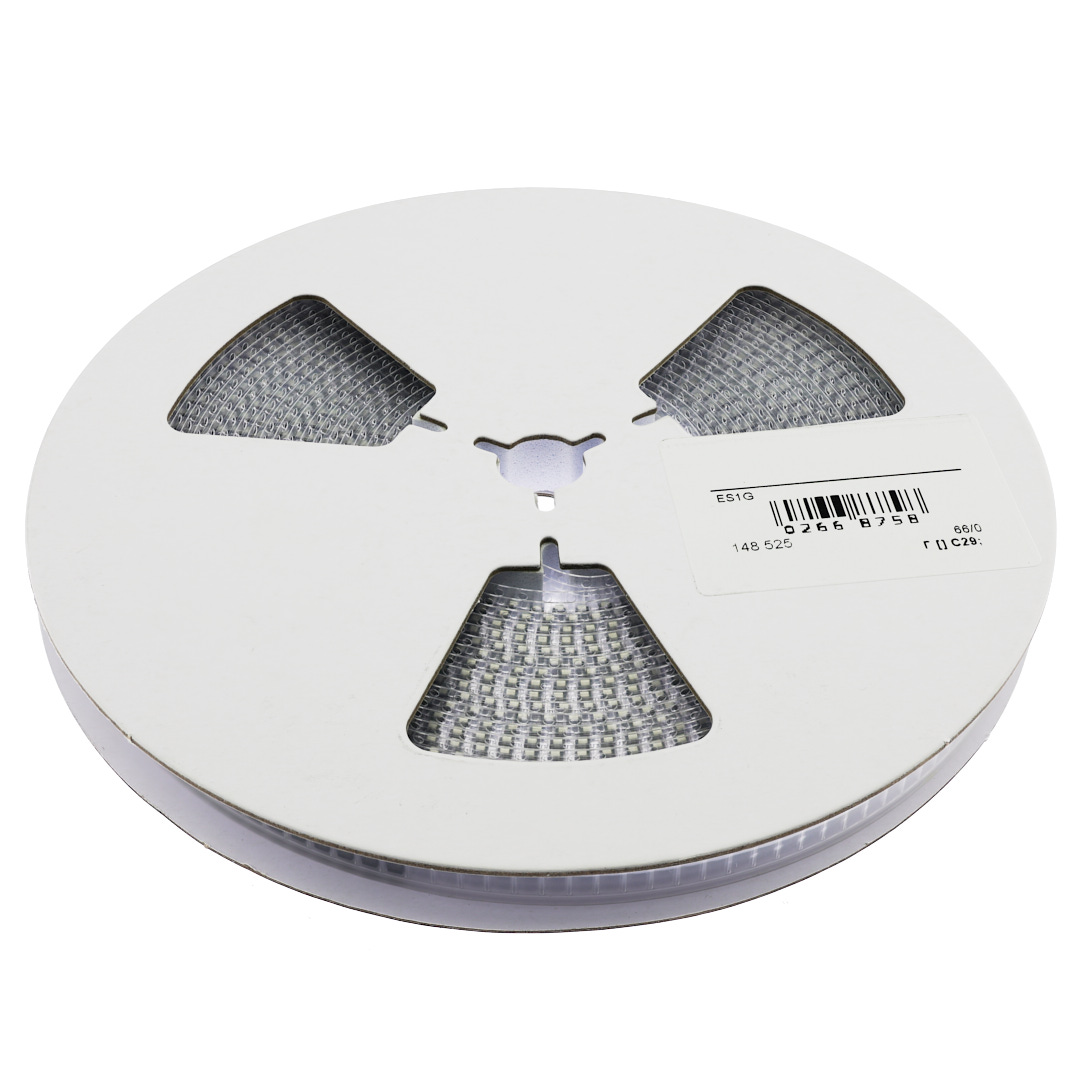

Норм. уп.: 2000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,34 |
| от 800 | 0,32 |
| от 2 000 | 0,31 |
| от 4 000 | 0,31 |
Описание

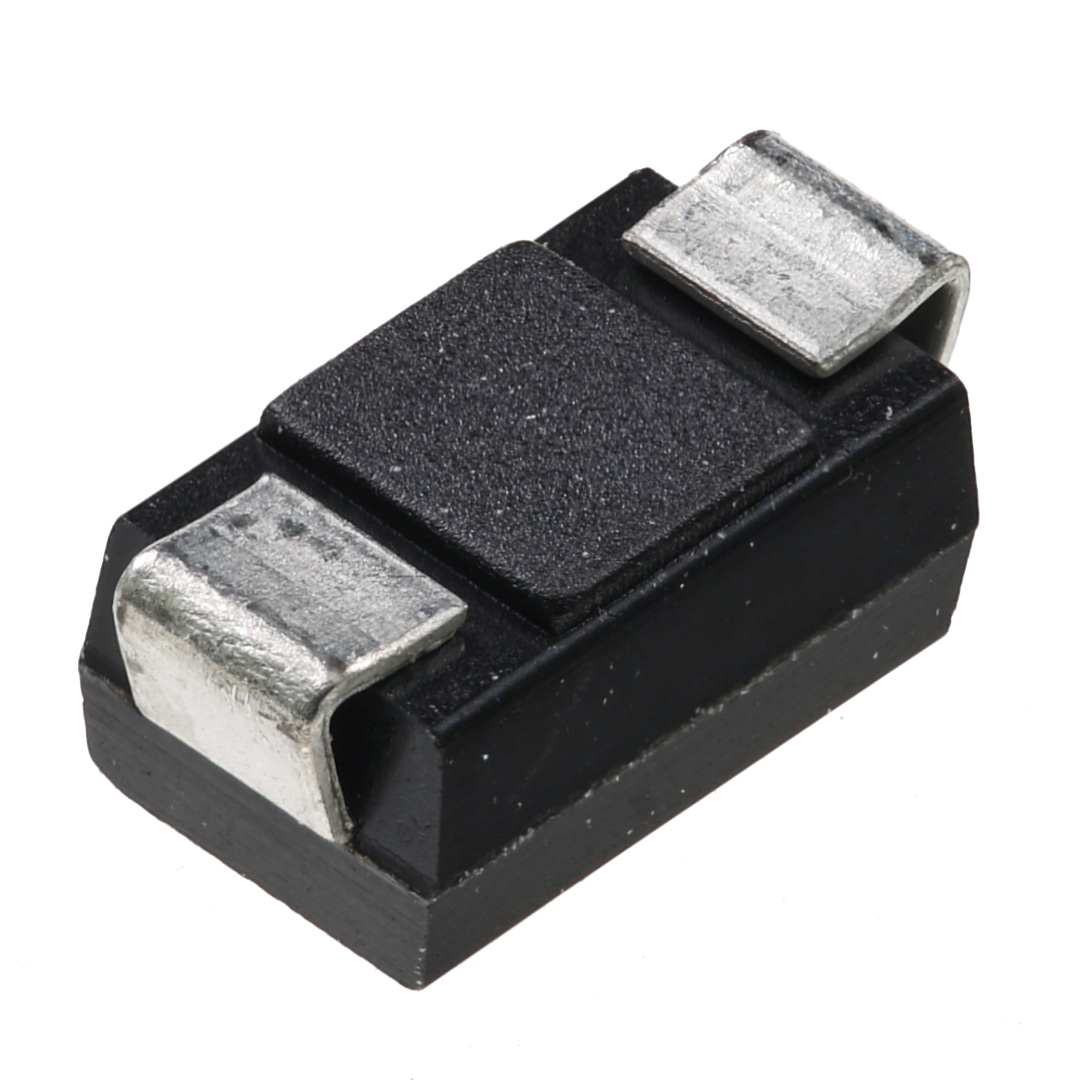

Быстродействующий диод ES1G от KEEN SIDE выполнен в корпусе SMA для поверхностного монтажа. Выдерживает обратное напряжение до 400 В и прямой ток до 1 А с прямым падением напряжения 1,25 В. Подходит для высокочастотных схем в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Тип | superfast recovery rectifier |
| Высота | 2.2mm |
| Вес | 0.055g |
| Корпус | SMA |
| Тип монтажа | SMD |
| Полярность | standard |
| Без свинца | true |
| Ширина корпуса | 2.7mm |
| Длина корпуса | 4.5mm |
| Среднеквадратичное напряжение | 280V |

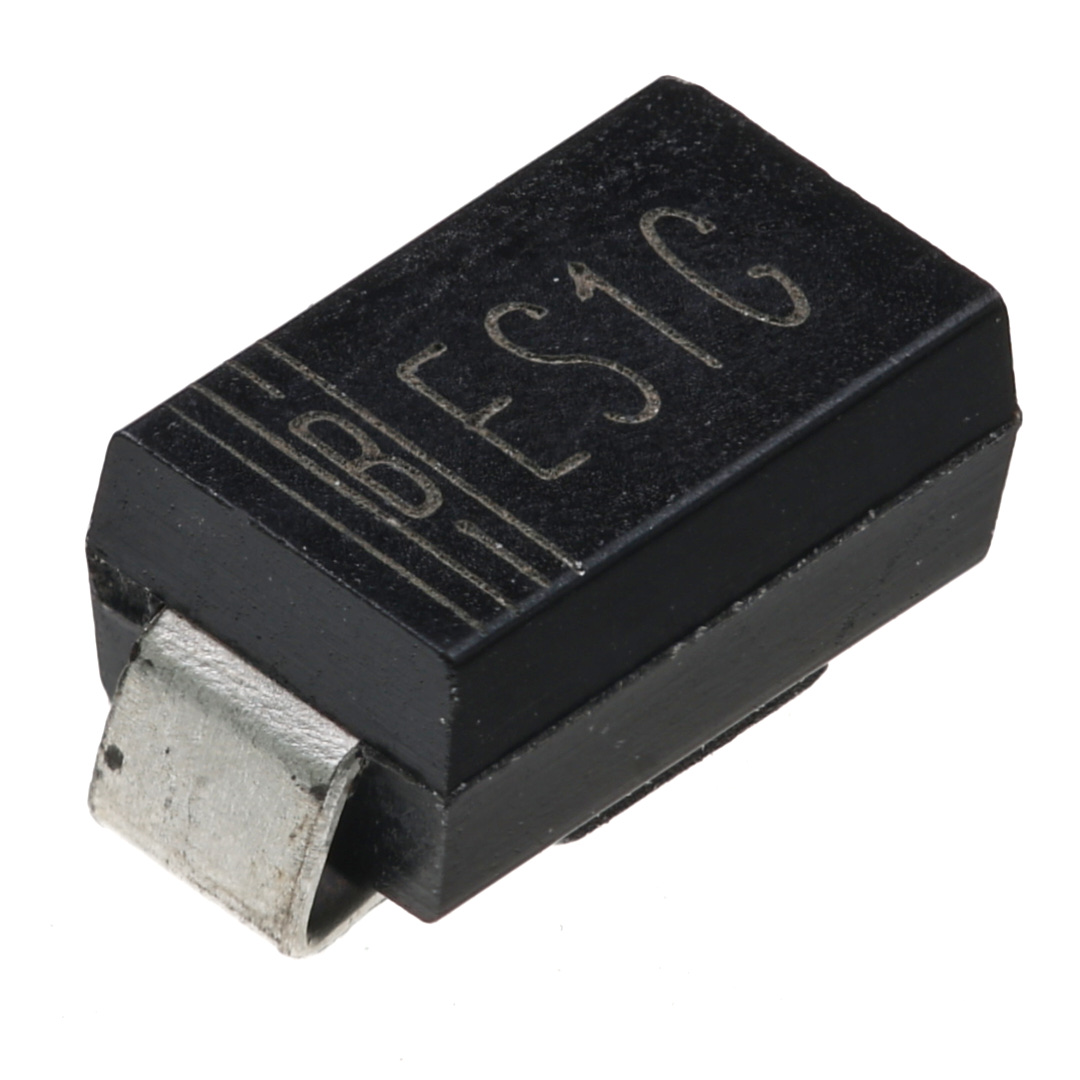

| Код маркировки | ES1G |
| Соотв. RoHS | true |
| Прямой ток | 1 A |
| Прямое напряжение | 1.25 V |
| Обратный ток | 5 μA |
| Обратное напряжение | 400 V |
| Тепловое сопротивление | 75 °C/W |
| Напряжение блокировки DC | 400V |
| Емкость перехода | 15pF |
| Reverse voltage peak | 400V |
| Forward voltage at 1a | 1.25V |
| Раб. температура | -55 ~ +150 °C |
| Время обратного восстановления | 35ns |
| Обратный ток при 25°C | 5μA |
| Средний прямой ток | 1A |
| Обратный ток при 125°C | 100μA |
| Диап. темп. хр. | -55~150°C |
| Имп. прямой ток | 30A |
| Диап. раб. темп. | -55~150°C |
| Термосопротивление переход-среда | 75°C/W |
