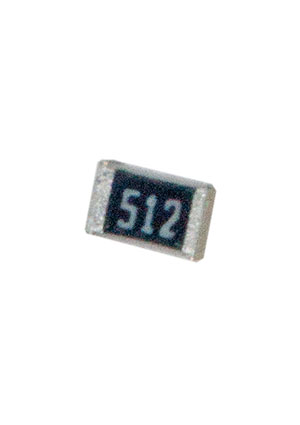

ERA-6AEB512V, ЧИП резистор 0805 5.1кОм 0.1%
У поставщика
ПроизводительPanasonic
У поставщиков
26 шт.
Норм. уп.: 30
Описание
Чип-резистор Panasonic серии ERA6A в корпусе 0805. Номинальное сопротивление 5,1 кОм с высокой точностью 0,1% и мощностью 0,125 Вт. Компонент рассчитан на рабочие температуры от -55 до +155°C и соответствует стандарту AEC-Q200. Применяется в промышленной автоматике, автомобильной электронике и измерительном оборудовании.
Технические характеристики
| Масса | 4 g per 1000 pcs |
| RoHS | Да |
| Серия | ERA6A |
| Особенности | Automotive AEC-Q200 |
| AEC-Q200 | Да |
| Снижение характеристик | above 85°C derate linearly to 0% at 155°C |
| Тип монтажа | SMD |
| Допуск, % | ±0.1% |
| Упаковка | Punched Carrier Taping, 4 mm pitch, 5000 pcs |
| Стандарты | IEC 60115-8, JIS C 5201-8, EIAJ RC-2133B |
| Допуск, % | 0,1 |
| Сопротивление | 5.1 kOhms |
| Размеры | A: 0.40±0.25 mm; B: 0.40±0.25 mm; Ширина: 1.25±0.10 mm; Высота: 0.50±0.10 mm; Длина: 2.00±0.20 mm |
| Сопротивление | 5.1 kΩ |
| Состав | Thin Film |
| Макс. напряжение | 25.25 V |
| Артикул | ERA-6AEB512V |
| Корпус | 0805 |
| Мощность, Вт | 0,125 |
| Мощность, Вт | 0.125W, 1/8W |
| Корпус | 0805 (2012 Metric) |
| Размеры | 0.079" L x 0.049" W (2.00mm x 1.25mm) |
| Напряжение перегрузки | 63.1 V |
| Описание | RES SMD 5.1K OHM 0.1% 1/8W 0805 |
| Темп. диапазон | -55°C to +155°C |
| Точность,% | 1 |
| Макс. высота с учетом выводов | 0.024" (0.60mm) |
| Рабочая температура | -55°C ~ 155°C |
| Количество выводов | 2 |
| Корпус по производителю | 0805 |
| Температурный коэффициент | ±25ppm/°C |
| Темп. коэф. | ±25×10⁻⁶/°C |
| Напряжение ограничения | 100 V |
| Единица измерения | кОм |
| Cопротивление (значение) | 5.1 |
| Сопротивление (диапазон) | 5.1 |
