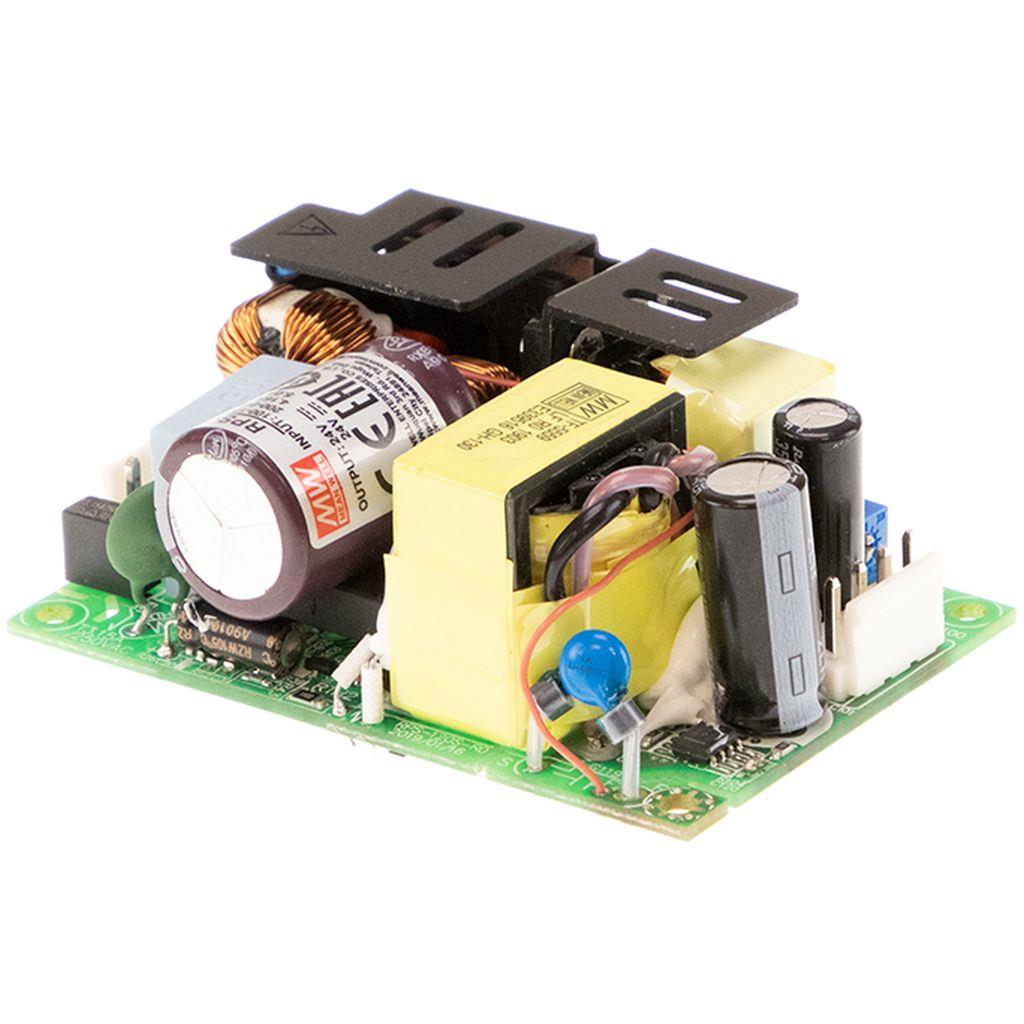

Источник питания EPP-120S-24
У поставщика
У поставщиков
119 шт.
Цены поставщиков
Склад 10
В наличии:119 шт.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 045,93 |
| от 2 | 1 998,77 |
| от 3 | 1 974,53 |
| от 5 | 1 954,84 |
| от 9 | 1 930,04 |
Описание
Источник питания MEAN WELL EPP-120S-24 — это AC/DC преобразователь в открытом исполнении (Open frame). Модель выдаёт стабильные 24 В, рассчитана на частоту 47–63 Гц и оснащена коррекцией коэффициента мощности (PFC) выше 0,94. Компактные размеры 76,2x50,8x28 мм и малый вес 0,13 кг делают её удобной для встраивания в промышленную автоматику и телекоммуникационное оборудование.
Технические характеристики
| Модель | EPP-120S-24 |
| Серия | EPP-120S |
| Вес | 0.13kg |
| Корпус | Open frame |
| Упаковка | 100pcs/14kg/1.13CUFT |
| Esd level | Level 3 (8KV air, 4KV contact) |
| Время нарастания | 30ms |
| Вибрация | 10-500Hz, 2G, 60min each axis |
| Напряжение DC | 24V |
| Размеры | 76.2x50.8x28mm |
| Eft bursts | Level 3 (2KV) |
| Время установки | 600ms |
| Время удержания | 15ms |
| Коэф. мощности | >0.94 at 230VAC, >0.98 at 115VAC |
| MTBF MIL-HDBK | 470.2K hrs |
| Отв. монтажа | 4x diameter 3.3mm |
| Способ монтажа | Through-hole |
| MTBF Telcordia | 4071.1K hrs |
| Диап. частот | 47-63Hz |
| Входной разъем | JST B3P-VH or equivalent |
| Ток утечки | <0.75mA at 240VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Гармонический ток | Class A |
| Выходной разъем | JST B4P-VH or equivalent |
| Peak power 10sec | 150W |
| Макс. пульс. шум | 150mVp-p |
| Станд. безоп. | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, EAC TP TC 004 |
| Рабочая влажность | 20-90% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Типовой ток AC | 2.3A at 115VAC, 1.1A at 230VAC |
| Типовой КПД | 93% |
| Рабочая высота | 5000m |
| Peak current 10sec | 6.25A |
| Защита от перегр. | 130-160% rated output, hiccup mode, auto-recovery |
| Защита | Short circuit, overload, over voltage, over temperature |
| Темп. хранения | -40 to +85°C |
| Частота перекл. | 85kHz |
| Раб. температура | -30 to +85°C |
| Сопр. изоляции | 100M ohms at 500VDC |
| Surge susceptibility | Level 4 (4KV line-FG, 2KV line-line) |
| Emi conducted emission | Class B |
| Диапазон входного AC | 80-264VAC |
| Диапазон входного напряжения DC | 113-370VDC |
| Rated power convection | 120W |
| Magnetic field immunity | Level 4 (30A/m) |
| Защита от перенапр. | 26.4-31.2V, shut down, re-power on to recover |
| Rf field susceptibility | Level 3 (10V/m) |
| Темп. коэф. | ±0.03%/°C (0-50°C) |
| Выдерживаемое напряжение вх-земля | 2KVAC |
| Выдерживаемое напряжение вх/вых | 4KVAC |
| Выдерживаемое напряжение вых-земля | 1.5KVAC |
| Conducted susceptibility | Level 3 (10V) |
| Rated current convection | 5A |
| Диапазон регулировки напряжения | 22.8-25.2V |
| Voltage dip interruption | per EN61000-4-11 |
| Пусковой ток холодного старта | 30A at 115VAC, 60A at 230VAC |
| Защита от перегрева | shut down, auto-recovery |
| Emi radiated emission class i | Class B |
| Emi radiated emission class ii | Class A |
