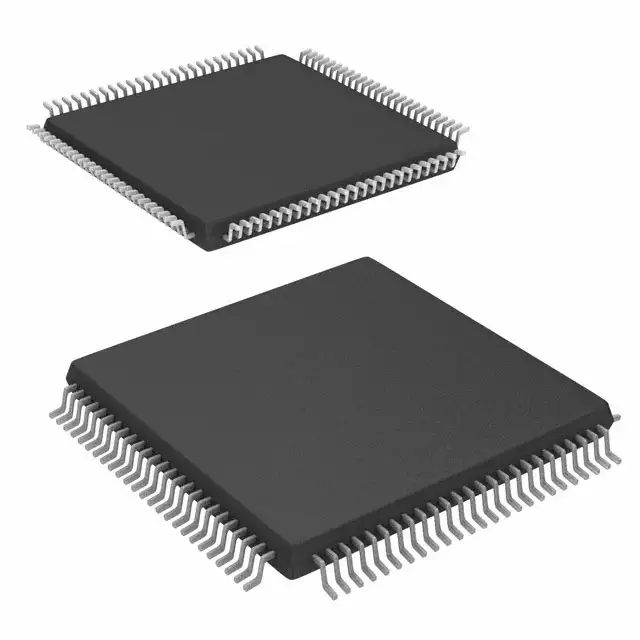

МИКРОСХЕМЫ EPM240T100I5N, Программируемая логическая интегральная схема ALTERA, 192 макроячейки, 4.7нс, корпус TQFP-100
У поставщика
ПроизводительALTERA
КатегорияМикросхемы программируемой логики
У поставщиков
289 шт.
Норм. уп.: 90
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт812,16 ₽
дешевле всех
Сумма812,16 ₽
В наличии29 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт1 129,22 ₽
Сумма1 129,22 ₽
+ доплата 490,00 ₽
В наличии260 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 8 — 1 084,76 ₽ (−4%)
1 шт · Склад 15 · 812,16 ₽
Описание
Микросхема EPM240T100I5N производства Altera (Intel) представляет собой программируемую логическую интегральную схему (ПЛИС) семейства MAX II. Модель включает 192 макроячейки и обеспечивает задержку распространения сигнала 4,7 нс. Компонент поставляется в корпусе TQFP-100 и предназначен для реализации цифровых схем средней сложности, замены дискретной логики и задач управления в промышленной и встраиваемой электронике.
Технические характеристики
| Isp | IEEE Std. 1532 |
| Jtag | IEEE Std. 1149.1-1990 |
| Наименование изделия | EPM240T100I5N |
| Семейство | MAX II |
| Корпус | TQFP-100 |
| Техпроцесс | 0.18-µm, 6-layer-metal-flash |
| Bus hold | Да |
| Тип монтажа | SMD |
| Ufm size | 8192 bits |
| Instant on | Да |
| Класс скорости | -5 |
| Multivolt io | Да |
| Non volatile | Да |
| Package area | 256mm2 |
| Выводы корпуса | 100 |
| Global clocks | 4 |
| Hot socketing | Да |
| Шаг выводов корпуса | 0.5mm |
| Clocks per lab | 2 |
| Логические элементы | 240 |
| Multivolt core | Да |
| Pci compliance | PCI Local Bus Specification Revision 2.2, 3.3V at 66MHz |
| Setup time tsu | 1.7ns |
| Ток в режиме ожидания | 25µA |
| Размеры упаковки | 16 x 16 mm |
| Clock to output tco | 4.3ns |
| Maximum user io pins | 80 |
| Counter frequency fcnt | 304MHz |
| Programmable slew rate | Да |
| Propagation delay tpd1 | 4.7ns |
| Входы с триггером Шмитта | Да |
| Io supply voltage vccio | 1.5V, 1.8V, 2.5V, 3.3V |
| Core supply voltage vccint | 3.3V, 2.5V |
| Equivalent macrocell range | 128 to 240 |
| Internal operating voltage | 1.8V |
| Диап. раб. темп. | Промышленный |
| Programmable drive strength | Да |
| Typical equivalent macrocells | 192 |
| Programmable pull up resistors | Да |
