Описание

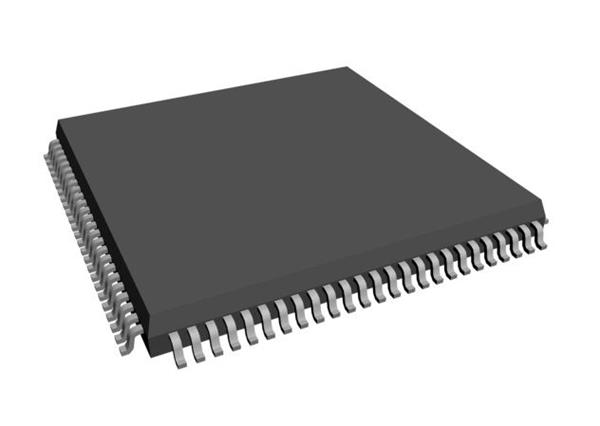

Микросхема EP1K10TC100-3N от ALT — программируемая логическая интегральная схема (ПЛИС) семейства ACEX 1K. Работает от напряжения ядра 2.5 В, поддерживает MultiVolt I/O и горячую замену (hot-socketing), содержит 576 логических элементов и до 66 пользовательских выводов. Применяется в промышленной автоматике, телекоммуникационном и сетевом оборудовании.
Технические характеристики
| Шаг | 0.50mm |
| Семейство | ACEX 1K |
| Корпус | TQFP-100 |
| Особенности | [ "MultiVolt I/O", "hot-socketing support", "in-circuit reconfigurable", "JTAG boundary-scan", "low power consumption" ] |
| Тип монтажа | SMD |
| Артикул | EP1K10TC100-3N |
| Класс скорости | -3 |
| Typical gates | 10000 |
| Logic elements | 576 |
| Кол-во выводов | 100 |
| Total ram bits | 12288 |
| Темп. диапазон | extended (not specified) |
| Max io toggle rate | 250 MHz |
| Размеры упаковки | 16mm x 16mm |
| Core supply voltage | 2.5V |
| Maximum system gates | 56000 |
| Maximum user io pins | 66 |
| Embedded array blocks | 3 |
| Io supply voltage range | 2.5V to 5.0V |
| Maximum clock frequency | 185 MHz |
