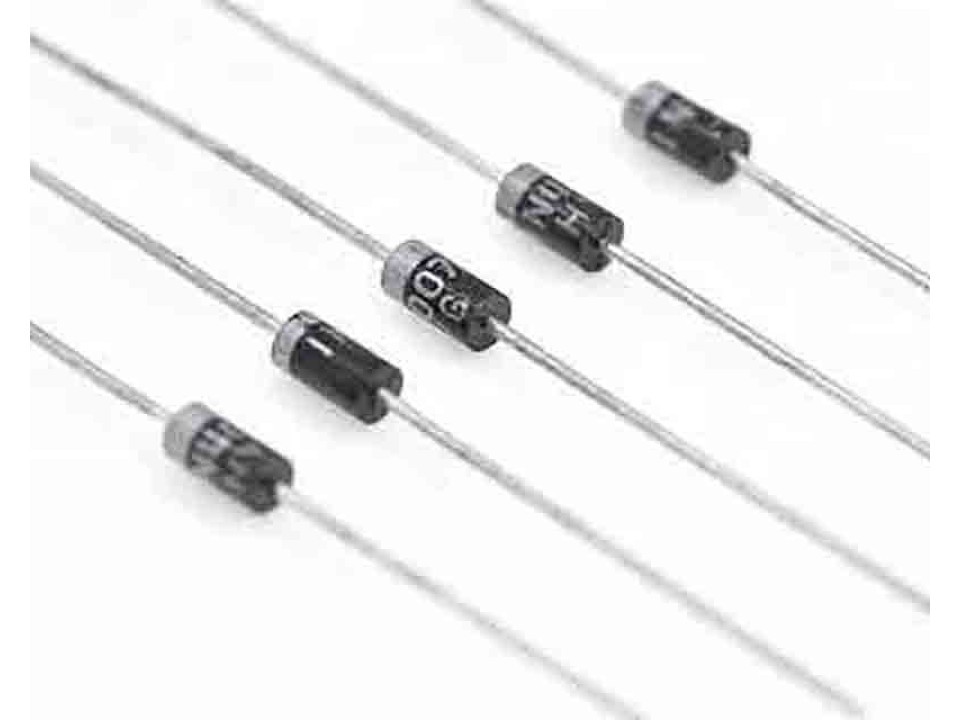

EM518 (1A,2000В) DO-41 диод Hottech (арт. 211073)
У поставщика
ПроизводительHOTTECH
КатегорияДиоды выпрямительные
У поставщиков
13 000 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 29
В наличии:13 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,49 |
Описание
Выпрямительный диод EM518 от Hottech в корпусе DO-41 предназначен для преобразования переменного тока в постоянный. Компонент рассчитан на ток до 1 А и обратное напряжение до 2000 В, что позволяет использовать его в высоковольтных блоках питания и импульсных преобразователях. Отличается надежностью и стабильной работой в цепях с повышенным напряжением.
Технические характеристики
| C j | 10pF (at 1MHz, 4V DC reverse) |
| T j | -50 to +175°C |
| V f | 1.1V (at rated forward current, 25°C) |
| V dc | 2000V |
| I avg | 1.0A |
| Ток I_FSM | 30A (8.3ms single half sine-wave) |
| T stg | -50 to +175°C |
| V rms | 1400V |
| VRRM | 2000V |
| Вес | 0.012 oz (0.34 g) |
| Тип | Выпрямительный диод |
| Ток | 1 А |
| I r 25c | 5.0µA (at rated DC blocking voltage) |
| Корпус | DO-41 |
| R th ja | 50°C/W (0.375" lead lengths, PC board mounted) |
| I r 100c | 50.0µA (at rated DC blocking voltage) |
| Тип монтажа | THT (axial leads) |
| Полярность | color band denotes cathode |
| Частота | 60Hz (single phase half wave resistive or inductive load) |
| Корпус | DO-41 |
| Монтаж | Выводной |
| Lead soldering temp | 250°C for 10 sec at 0.375" lead length |
| Maximum ratings note | For capacitive load, derate current by 20% |
| Длина корпуса | 0.205 in (5.2 mm) max |
| Диам. корпуса | 0.107 in (2.7 mm) max, 0.080 in (2.0 mm) (likely lead shoulder) |
| Dimensions lead diameter | 0.034 in (0.9 mm) (max lead diameter?) |
| Dimensions overall lead length | 1.0 in (25.4 mm) min (each side) |
| Обратное напряжение | 2000 В |
