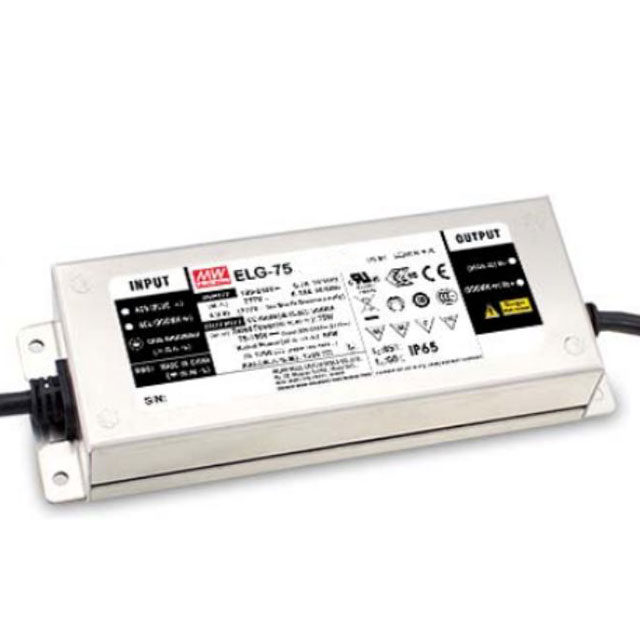

Источник питания ELG-75-C700B-3Y
У поставщика
У поставщиков
2 448 шт.
Цены поставщиков
Склад 10
В наличии:2 448 шт.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 489,50 |
Описание
Источник тока MEAN WELL ELG-75-C700B-3Y — это светодиодный драйвер с постоянным током 700 мА и мощностью до 74,9 Вт. Модель поддерживает 3-в-1 диммирование (0-10V, PWM, сопротивление) и имеет герметичный металлический корпус со степенью защиты IP67. Устройство рассчитано на широкий диапазон входного напряжения (100-305 В) и устойчиво к вибрациям. Применяется в промышленном и уличном LED-освещении, а также в системах автоматизации зданий.
Технические характеристики
| Тип | Constant Current Mode LED Driver |
| Модель | ELG-75-C700B-3Y |
| Вес | 0.8 kg |
| Диммирование | 3-in-1 dimming (0-10Vdc, 10V PWM signal, resistance) |
| Тип монтажа | chassis mount (screw terminals) |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G, 12min/cycle, 72min each axis |
| Размеры | 180x63x35.5 mm |
| Ном. мощность | 74.9W (200-305VAC), 59.5W (100-180VAC) |
| Время установки | 500ms at 115VAC, 230VAC |
| Подключение входа | 3-wire input (3Y) |
| Коэф. мощности | >=0.97/115VAC, >=0.95/230VAC, >=0.92/277VAC at full load |
| Ном. ток | 700mA |
| Пульсация тока | 5.0% max at rated current |
| Пусковой ток | 50A cold start at 230VAC (twidth=350µs at 50% Ipeak) |
| Вх. частота | 47~63Hz |
| Ток утечки | <0.75mA at 277VAC |
| Материал корпуса | metal |
| Станд. безоп. | UL8750 (type HL), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, KC61347-1, KC61347-2-13 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~95% RH non-condensing |
| Допуск тока | ±5.0% |
| Типовой ток AC | 0.7A/115VAC, 0.45A/230VAC, 0.38A/277VAC |
| Типовой КПД | 91% |
| Темп. хранения | -40~+80°C |
| Температура корпуса макс. | +85°C |
| Диапазон входного AC | 100~305VAC |
| Диапазон входного напряжения DC | 142~431VDC |
| Область пост. тока | 53~107V |
| Защита от перенапр. | 115~140V, shutdown, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Напряжение холостого хода макс. | 114V |
| Защита от КЗ | Hiccup mode, auto recovery |
| Рабочая температура корпуса | -40~+85°C |
| Потр. без нагр. | <0.5W (standby for B-type) |
| Потребление в режиме ожидания | <0.5W |
| Суммарный коэффициент гармоник | <20% (load>=50% at 115/230VAC, load>=75% at 277VAC) |
| Защита от перегрева | Shutdown, re-power to recover |
| Макс. БП на автомат 16А | 5 units (type B), 8 units (type C) at 230VAC |
