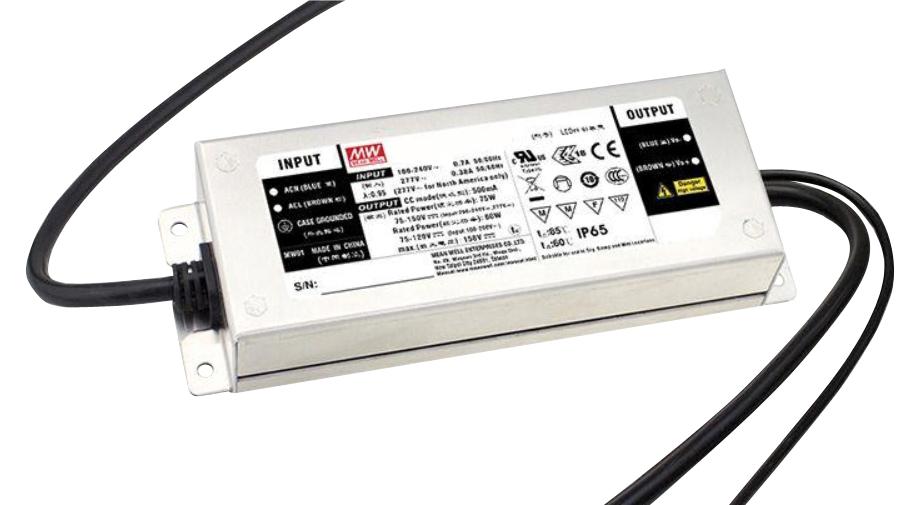

Источник питания ELG-75-C350DA
У поставщика
У поставщиков
2 шт.
Норм. уп.: 16
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 916,84 |
| от 2 | 3 748,52 |
| от 3 | 3 611,43 |
| от 4 | 3 509,66 |
| от 7 | 3 433,96 |
Описание
Источник питания ELG-75-C350DA от MEAN WELL представляет собой светодиодный драйвер с выходом на постоянном токе 350 мА. Модель выполнена в герметичном металлическом корпусе со степенью защиты IP65/IP67, что позволяет использовать её в уличных и промышленных системах освещения. Устройство оснащено функциями диммирования (DALI) и активной коррекции коэффициента мощности (PFC), обеспечивая стабильную работу светодиодных светильников.
Технические характеристики
| MTBF | 1171.4K hrs min. Telcordia SR-332 (Bellcore); 305Khrs min. MIL-HDBK-217F (25℃) |
| Тип | DA |
| Модель | ELG-75-C350DA |
| Серия | ELG-75-C |
| Охлаждение | Free air convection |
| Упаковка | 0.8Kg; 16pcs/13.4Kg/0.67CUFT |
| Срок службы | >50000 hours |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Размеры | 180*63*35.5 mm (L*W*H) |
| Время установки | 500ms/115VAC,230VAC |
| Описание | 60~75W Constant Current Mode LED Driver |
| Тип выхода | Constant Current Mode |
| ЭМС излучение | Compliance to EN55015, EN61000-3-2 Class C (@load≧50%); EN61000-3-3; GB17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, light industry level(surge immunity:Line-Earth:6KV,Line-Line:4KV); EAC TP TC 020; KC KN15, KN61547 |
| Working temp | Tcase=-40 ~ +85℃ |
| Макс. темп. корпуса | Tcase=+85℃ |
| Ном. ток | 350mA |
| Ток AC типовой | 0.7A / 115VAC, 0.45A / 230VAC, 0.38A/277VAC |
| Пульсация тока | 5.0% max. @rated current |
| Стандарты DALI | Compliance to IEC62386-101,102,(207 by request) for DA Type only |
| Метод диммирования | DALI control technology |
| Тип. КПД | 91% |
| Output wattage | 75W |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <0.75mA / 277VAC |
| Коэфф. мощности тип. | PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@full load |
| Станд. безоп. | UL8750(type”HL”), CSA C22.2 No. 250.13-12; EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 independent, EN62384; EAC TP TC 004; BIS IS15885(for 700A/1050A only); IP65 or IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 approved |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 60℃) |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Допуск тока | ±5.0% |
| Тип входной проводки | 3-wire input for standard model |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Пусковой ток типовой | COLD START 50A(twidth=350μs measured at 50% Ipeak)/230VAC; Per NEMA 410 |
| Диап. вх. напр. | 100 ~ 305VAC, 142 ~ 431VDC |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Storage temp humidity | -40 ~ +80℃, 10 ~ 95% RH |
| Rated power 100 180vac | 59.85W |
| Rated power 200 305vac | 74.9W |
| Область пост. тока | 107 ~ 214V |
| Защита от перенапр. | 225 ~ 260V; Shut down o/p voltage, re-power on to recover |
| Тип упаковки | Штучный товар |
| Current adjustable range | 175 ~ 350mA |
| Напряжение холостого хода макс. | 224V |
| Защита от КЗ | Hiccup mode, recovers automatically after fault condition is removed |
| Суммарный коэффициент гармоник | THD< 20%(@load≧50%/115VC,230VAC; @load≧75%/277VAC) |
| Защита от перегрева | Shut down o/p voltage, re-power on to recover |
| Описание (англ.) | SPS IP67 74,9W 107-214V/350mA CC DALI |
| Макс. БП на автомат 16А | 5 units (circuit breaker of type B) / 8 units (circuit breaker of type C) at 230VAC |
| No load standby power consumption | <0.5W for Blank / A / Dx / D2-Type; Standby power consumption <0.5W for B / AB / DA-Type |
| Мощность, Вт | 75 |
