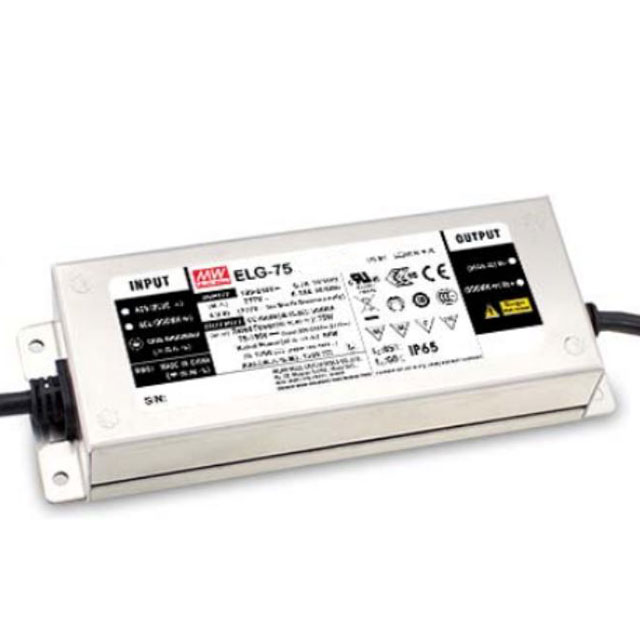

Источник питания ELG-75-C350DA-3Y
У поставщика
У поставщиков
3 шт.
Норм. уп.: 16
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 667,01 |
Цены поставщиков
Склад 2
В наличии:1 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 667,01 |
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 696,42 |
| от 2 | 2 666,86 |
| от 3 | 2 628,69 |
| от 4 | 2 574,65 |
| от 5 | 2 482,65 |
Описание
Источник питания ELG-75-C350DA-3Y производства MEAN WELL представляет собой программируемый светодиодный драйвер с постоянным током. Модель отличается наличием функции 3-в-1 диммирования (0-10 В, ШИМ, сопротивление) и встроенным таймером DALI для гибкого управления освещением. Устройство выполнено в герметичном корпусе для уличной и промышленной эксплуатации, обеспечивая стабильную работу в широком диапазоне температур.
Технические характеристики
| Серия | ELG-75-C |
| Модель | ELG-75-C350DA-3Y |
| Мощность | 75 Вт |
| Материал корпуса | module |
| Материал корпуса | металл |
| Упаковка | 0.8Kg; 16pcs/13.4Kg/0.67CUFT |
| MTBF | 3523.7K hrs min. Telcordia SR-332 (Bellcore); 305.3Khrs min. MIL-HDBK-217F (25℃) |
| Тип | HL |
| Вес | 0.8kg |
| Охлаждение | free air convection |
| Диммирование | 3 in 1 dimming function (0~10VDC, 10V PWM signal and resistance) for B/AB-Type; DALI control technology for DA-Type; Built-in Smart timer dimming for Dx/D2-Type |
| Корпус | Metal housing with functional Ground |
| Тип монтажа | chassis mount |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Срок службы | >50000 hours |
| Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Размеры | 180x63x35.5mm |
| Время установки | 500ms/115VAC,230VAC |
| Описание | 60~75W Constant Current Mode LED Driver series |
| Время установки | 500ms/115VAC,230VAC |
| ЭМС излучение | Compliance to BS EN/EN55015, BS EN/EN61000-3-2 Class C (@load≧50%); BS EN/EN61000-3-3; GB17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level(surge immunity:Line-Earth: 6KV, Line-Line:4KV); EAC TP TC 020; KC KN15, KN61547 |
| Коэф. мощности | ≥0.97/115VAC, ≥0.95/230VAC, ≥0.92/277VAC (full load) |
| Working temp | Tcase=-40 ~ +85℃ |
| Макс. темп. корпуса | Tcase=+85℃ |
| MTBF MIL-HDBK | 305.3K hours min (25°C) |
| Выходные пульсации | 5.0% max @ rated current |
| Ном. ток | 350mA |
| Ток AC типовой | 0.7A/115VAC, 0.45A/230VAC, 0.38A/277VAC |
| Пульсация тока | 5.0% max. @rated current |
| Стандарты DALI | IEC62386-101,102,207 (by request) for DA type |
| Тип. КПД | 91% |
| Срок службы часов | >50000 hours |
| MTBF Telcordia | 3523.7K hours min |
| Диап. частот | 47~63Hz |
| Ток утечки | <0.75mA/277VAC |
| Функция диммирования | DALI (DA type) |
| Станд. безоп. | UL8750 (type "HL"), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384, EAC TP TC 004, BIS IS15885 (for 700A/700B/700DA/1050A only), IP65 or IP67, GB19510.1, GB19510.14, KC61347-1, KC61347-2-13 |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 60℃) |
| Рабочая влажность | 20~95% RH non-condensing |
| Допуск тока | ±5.0% |
| Тип входной проводки | 3-wire (3Y) |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Пусковой ток типовой | 50A (cold start 230VAC) |
| Диап. вх. напр. | 100 ~ 305VAC, 142 ~ 431VDC |
| Темп. хранения | -40~+80°C |
| Диапазон регулировки тока | not adjustable (DA type fixed) |
| Сопр. изоляции | 100M Ohms/500VDC/25°C/70% RH |
| Температура корпуса макс. | +85°C |
| Режим пост. тока | Да |
| Rated power low input | 59.85W |
| Storage temp humidity | -40 ~ +80℃, 10 ~ 95% RH |
| Диапазон входного AC | 100~305VAC |
| Диапазон входного напряжения DC | 142~431VDC |
| Rated power 100 180vac | 59.85W |
| Rated power 200 305vac | 74.9W |
| Rated power high input | 74.9W |
| Область пост. тока | 107~214V |
| Защита от перенапр. | shut down, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Выдерживаемое напряжение вх-земля | 2.0KVAC |
| Выдерживаемое напряжение вх/вых | 3.75KVAC |
| Выдерживаемое напряжение вых-земля | 1.5KVAC |
| Current adjustable range | 175 ~ 350mA |
| Max open circuit voltage | 224V |
| Напряжение холостого хода макс. | 224V |
| Защита от КЗ | hiccup mode, auto recovery |
| Рабочая температура корпуса | -40~+85°C |
| Потр. без нагр. | <0.5W |
| Потребление в режиме ожидания | <0.5W |
| Суммарный коэффициент гармоник | <20% (load≥50% at 115/230VAC, load≥75% at 277VAC) |
| Защита от перегрева | shut down, re-power to recover |
| Макс. БП на автомат 16А | 5 units (circuit breaker of type B) / 8 units (circuit breaker of type C) at 230VAC |
| No load standby power consumption | <0.5W for Blank / A / Dx / D2-Type; Standby power consumption <0.5W for B / AB / DA-Type |
