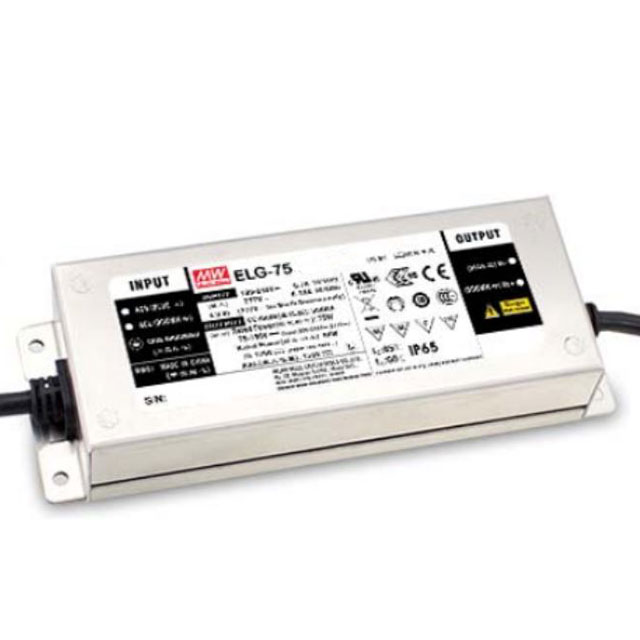

Источник питания ELG-75-C1050B-3Y
У поставщика
У поставщиков
4 шт.
Норм. уп.: 16
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 685,85 |
| от 2 | 2 656,26 |
| от 3 | 2 618,03 |
| от 4 | 2 563,90 |
| от 5 | 2 471,79 |
Описание
Источник питания MEAN WELL ELG-75-C1050B-3Y — это светодиодный драйвер с режимом постоянного тока. Модель рассчитана на мощность 75 Вт, оснащена активным корректором мощности (PFC) и поддерживает 3-в-1 диммирование (0-10В, ШИМ, сопротивление). Герметичный металлический корпус со степенью защиты IP67 и бесшумное конвекционное охлаждение обеспечивают надежную работу в уличных условиях. Применяется в промышленном и архитектурном LED-освещении, а также в светильниках для агрессивных сред.
Технические характеристики
| Серия | ELG-75-C |
| Модель | ELG-75-C1050B-3Y |
| Мощность | 75 Вт |
| КПД | 90% |
| Пусковой ток | 50A (cold start @230VAC, 350μs width at 50% Ipeak) |
| Защита от короткого замыкания | Hiccup mode, auto recovery |
| Материал корпуса | Metal case |
| Материал корпуса | металл |
| Упаковка | 0.8Kg; 16pcs/13.4Kg/0.67CUFT |
| PFC | Active PFC |
| MTBF | 3523.7K hrs min. (Telcordia SR-332); 305.3K hrs min. (MIL-HDBK-217F) |
| Тип | Constant Current Mode LED Driver |
| Вес | 0.8 kg |
| Охлаждение | Fanless, free air convection |
| Корпус | Metal housing design with functional Ground |
| Срок службы | >50,000 hours at Tcase≤80°C |
| Тип монтажа | Wire leads, suitable for indoor/outdoor |
| Гарантия | 5 years |
| Частота | 47~63Hz |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G, 12min/cycle, 72min each axis |
| Переменный ток | 0.7A/115VAC, 0.45A/230VAC, 0.38A/277VAC |
| Размеры | 180 x 63 x 35.5 mm |
| Применение | LED street lighting, LED harbor lighting, LED bay lighting, LED greenhouse lighting, LED flood lighting |
| Режим выхода | Constant Current |
| Тип выхода | Constant Current Mode |
| Ном. мощность | 75W |
| Время установки | 500ms/115VAC,230VAC |
| Тип диммирования | 3 in 1 dimming (0-10Vdc, 10V PWM signal, resistance) |
| ЭМС излучение | Compliance to EN55015, EN61000-3-2 Class C, GB17743, etc. |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level |
| Коэф. мощности | ≥0.97 @115VAC, ≥0.95 @230VAC, ≥0.92 @277VAC (full load) |
| Макс. темп. корпуса | +85°C |
| Ном. ток | 1050mA |
| Ток AC типовой | 0.7A @115VAC, 0.45A @230VAC, 0.38A @277VAC |
| Пульсация тока | 5.0% |
| Стандарты DALI | Compliance to IEC62386-101,102,(207 by request) for DA Type only |
| Тип. КПД | 90% |
| Вых. ток | 1050mA |
| Диап. частот | 47~63Hz |
| Function option | B: IP67, 3 in 1 dimming function (0~10VDC, 10V PWM signal and resistance) |
| Ток утечки | <0.75mA @277VAC |
| Функция диммирования | 3 in 1 dimming (0~10VDC, 10V PWM signal and resistance) |
| Опции функций | B (IP67, 3 in 1 dimming) |
| Входное AC напряжение | 100~305VAC |
| Входное напряжение DC | 142~431VDC |
| Станд. безоп. | UL8750, CSA C22.2 No. 250.13-12, EN61347-1, EN61347-2-13, etc. |
| Влажн. хранения | 10~95% RH |
| Температурный коэффициент | ±0.03%/°C (0~60°C) |
| Рабочая влажность | 20~95% RH non-condensing |
| Допуск тока | ±5.0% |
| Тип входной проводки | 3-wire |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Раб. темп. корпуса | -40~+85°C |
| Эл. прочность | I/P-O/P:3.75KVAC; I/P-FG:2.0KVAC; O/P-FG:1.5KVAC |
| Диап. вх. напр. | 100~305VAC |
| Темп. хранения | -40~+80°C |
| Диапазон регулировки тока | 525~1050mA |
| Сопр. изоляции | 100M Ohms @500VDC |
| Температура корпуса макс. | +85°C |
| Диап. вых. напр. | 35~71V |
| Storage temp humidity | -40~+80°C, 10~95% RH |
| Диапазон входного DC | 142~431VDC |
| Область пост. тока | 35~71V |
| Защита от перенапр. | 225~260V (for 350mA), 160~190V (for 500mA), 115~140V (for 700mA), 80~100V (for 1050mA), 64~79V (for 1400mA) |
| Защита от перенапр. | 225~260V |
| Темп. коэф. | ±0.03%/°C (0-60°C) |
| Hazardous location class | Class I, Division 2 |
| Напряжение холостого хода макс. | 78V |
| Защита от КЗ | Hiccup mode, recovers automatically |
| Рабочая температура корпуса | -40~+85°C |
| Потр. без нагр. | <0.5W |
| Потребление в режиме ожидания | <0.5W |
| Суммарный коэффициент гармоник | <20% (load≥50% @115/230VAC; load≥75% @277VAC) |
| Защита от перегрева | Shut down o/p voltage, re-power on to recover |
| Защита от перегрева | Shutdown, auto recovery |
| Макс. БП на автомат 16А | 5 units (type B) / 8 units (type C) at 230VAC |
