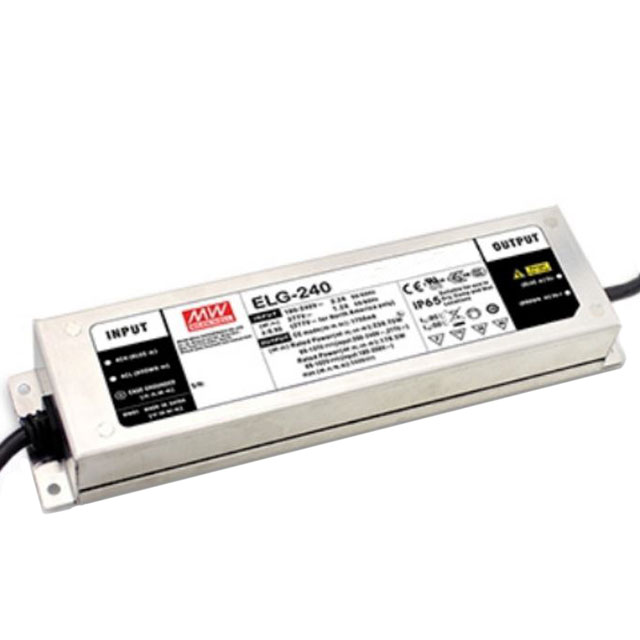

Источник питания ELG-240-C1050A-3Y
У поставщика
У поставщиков
23 шт.
Норм. уп.: 12
Цены поставщиков
Склад 16
В наличии:19 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 519,51 |
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 656,28 |
| от 2 | 4 607,92 |
| от 3 | 4 545,52 |
| от 4 | 4 457,35 |
| от 5 | 4 306,97 |
Описание
Светодиодный драйвер MEAN WELL ELG-240-C1050A-3Y с постоянным выходным током 1050 мА и мощностью 239,4 Вт. Модель выполнена в герметичном металлическом корпусе со степенью защиты IP67, обеспечивает КПД до 93% и коэффициент пульсаций тока не более 5%. Подходит для питания мощных светодиодных светильников в промышленном и уличном освещении.
Технические характеристики
| MTBF | 2730.9K hrs min. Telcordia SR-332 (Bellcore); 235K hrs min. MIL-HDBK-217F (25℃) |
| Тип | LED Driver |
| Модель | ELG-240-C1050A-3Y |
| Вес | 1.22Kg |
| Диммирование | 3 in 1 dimming (0~10Vdc, 10V PWM signal and resistance) |
| Упаковка | 12pcs /15.2kg / 0.72CUFT |
| THD макс. | <20% |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Вес кг | 1.22 |
| Переменный ток | 2.2A/115VAC, 1.5A/230VAC, 1.2A/277VAC |
| Размеры | 244*71*37.5 mm (L*W*H) |
| КПД | 93% |
| Тип входа | 3Y (3-wire with PE) |
| Режим выхода | Constant Current |
| Тип выхода | Constant current mode |
| Ном. мощность | 239.4W |
| Время установки | 800ms/115VAC, 500ms/230VAC |
| ЭМС излучение | Compliance to BS EN/EN55015, BS EN/EN61000-3-2 Class C (@load≧50%); BS EN/EN61000-3-3; GB17625.1, GB17743; EAC TP TC 020; KC KN15,KN61547 |
| Помехоустойчивость | Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level(surge immunity: Line-Earth:6KV,Line-Line:4KV); EAC TP TC 020; KC KN15,KN61547 |
| Коэф. мощности | PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@full load |
| Название продукта | ELG-240-C1050A-3Y |
| Температура хранения | -40~+80℃ |
| Материал корпуса | Metal housing |
| Макс. темп. корпуса | +85℃ |
| MTBF MIL-HDBK | 235K hrs |
| Ном. ток | 1050mA |
| Пульсация тока | 5.0% |
| Соответствие ЭМС | BS EN55015, EN61000-3-2, EN61000-3-3, GB17625.1, GB17743 |
| Пусковой ток | 75A |
| Срок службы часов | >50000h |
| MTBF Telcordia | 2730.9K hrs |
| Гарантия, лет | 5 |
| Dali compliance | IEC62386-101,102 |
| Диап. частот | 47-63Hz |
| Ток утечки | <0.75mA |
| Диапазон вибрации | 10-500Hz |
| Функция диммирования | Available with B/AB/DA/Dxx types |
| Опции функций | A-Type: adjustable via built-in potentiometer |
| Кол-во в упаковке | 12pcs |
| Станд. безоп. | UL8750, CSA C22.2 No. 250.13-12, BS EN61347, ISO15885 |
| Влажн. хранения | 10~95% RH |
| Макс. темп. хр. | +80°C |
| Мин. темп. хр. | -40°C |
| Температурный коэффициент | ±0.03%/°C |
| Voltage range ac | 100~305VAC |
| Voltage range dc | 142~431VDC |
| Рабочая влажность | 20~95% RH non-condensing |
| Макс. рабочая температура | +85°C |
| Мин. рабочая температура | -40°C |
| Ток AC 115 В | 2.2A |
| Ток AC 230 В | 1.5A |
| Переменный ток 277В | 1.2A |
| Допуск тока | ±5.0% |
| Package weight kg | 15.2 |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Раб. темп. корпуса | -40~+85℃ |
| Set up time 115vac | 800ms |
| Set up time 230vac | 500ms |
| Vibration duration | 12min per cycle |
| Ширина мм | 71 |
| Диап. вх. напр. | 100-305VAC |
| Package volume cuft | 0.72 |
| Коэффициент мощности 115 В AC | ≥0.97 |
| Коэффициент мощности 230 В AC | ≥0.95 |
| Коэффициент мощности при 277В | ≥0.92 |
| Диапазон регулировки тока | 525~1050mA |
| Высота, мм | 37.5 |
| Длина мм | 244 |
| Сопр. изоляции | 100M Ohms |
| Диап. вых. напр. | 114-228V |
| Макс. влажн. хр. | 95% |
| Мин. влажн. хр. | 10% |
| Макс. раб. влажность | 95% |
| Мин. раб. влажность | 20% |
| Диап. вх. DC | 142-431VDC |
| Испытат. изоляции | 500VDC |
| Виброускорение | 5G |
| Область пост. тока | 114~228V |
| Защита от перенапр. | 380~435V |
| Выдерживаемое напряжение вх-земля | 2.0kVAC |
| Выдерживаемое напряжение вх/вых | 3.75kVAC |
| Выдерживаемое напряжение вых-земля | 1.5kVAC |
| Диап. рег. тока | 525-1050mA |
| Напряжение холостого хода макс. | 239V |
| Защита от КЗ | Hiccup mode, recovers automatically |
| Потр. без нагр. | <0.5W |
| Потребление в режиме ожидания | <0.5W |
| Суммарный коэффициент гармоник | THD<20%(@load≧50%/115VAC,230VAC; @load≧75%/277VAC) |
| Защита от перегрева | Shut down o/p voltage, re-power on to recover |
| Макс. БП на автомат 16А | 2 units (type B) / 4 units (type C) at 230VAC |
| Мощность, Вт | 239,4 |
