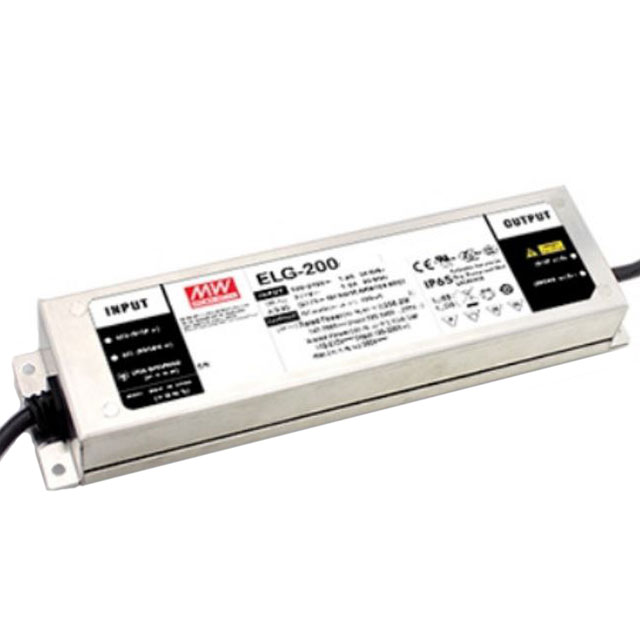

Источник питания ELG-200-C1050B-3Y
У поставщика
У поставщиков
3 шт.
Цены поставщиков
Склад 16
В наличии:3 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 991,33 |
Описание
Источник питания MEAN WELL ELG-200-C1050B-3Y — это мощный драйвер с выходным током 1050 мА и мощностью до 200,2 Вт. Модель выполнена в герметичном металлическом корпусе со степенью защиты IP67, что обеспечивает устойчивость к пыли и влаге. КПД достигает 93%, а коэффициент мощности — не менее 0,95. Подходит для наружного LED-освещения, промышленной автоматики и систем с высокими требованиями к виброустойчивости.
Технические характеристики
| Модель | ELG-200-C1050B-3Y |
| Вес | 1.22 kg |
| Корпус | Metal housing |
| Упаковка | 12 pcs/15.2 kg/0.72 CUFT |
| Тип монтажа | Not specified (likely through-hole or screw terminal) |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G, 12min/cycle, 72min each axis |
| Размеры | 244x71x37.5 mm (LxWxH) |
| Время установки | 800ms/115VAC, 500ms/230VAC |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C (@load≥50%), BS EN/EN61000-3-3, GB17625.1, GB17743, EAC TP TC 020, KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 light industry level (surge: Line-Earth 6KV, Line-Line 4KV); EAC TP TC 020; KC KN15, KN61547 |
| Вых. мощность | 200.2W (200~305VAC), 150.15W (100~180VAC) |
| Коэф. мощности | ≥0.97/115VAC, ≥0.95/230VAC, ≥0.92/277VAC at full load |
| MTBF MIL-HDBK | 217.6K hrs min |
| Ток AC типовой | 1.8A/115VAC, 1.0A/230VAC, 1.0A/277VAC |
| Пульсация тока | 5.0% max |
| Тип. КПД | 93% |
| Пусковой ток | 65A (twidth=680μs at 50% Ipeak)/230VAC |
| MTBF Telcordia | 2728.6K hrs min |
| Вых. ток | 1050mA |
| Вх. частота | 47~63Hz |
| Ток утечки | <0.75mA/277VAC |
| Функция диммирования | 3 in 1 dimming (0~10Vdc, 10V PWM signal, resistance) |
| Станд. безоп. | UL8750 (type HL), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 independent, BS EN/EN62384, GB19510.14, GB19510.1, EAC TP TC 004, BIS IS15885 (for 700A only), IP67, KC61347-1, KC61347-2-13 |
| Влажн. хранения | 10~95% RH |
| Допуск тока | ±5% |
| Тип входной проводки | 3-wire (3Y) |
| Выдерживаемое напр. | I/P-O/P: 3.75KVAC, I/P-FG: 2.0KVAC, O/P-FG: 1.5KVAC |
| Раб. влажность | 20~95% RH non-condensing |
| Диап. вх. напр. | 100~305VAC / 142~431VDC |
| Темп. хранения | -40~+80°C |
| Сопр. изоляции | 100M Ohms/500VDC/25°C/70% RH |
| Температура корпуса макс. | +85°C |
| Область пост. тока | 95~190V |
| Защита от перенапр. | Shut down, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Напряжение холостого хода макс. | 200V |
| Защита от короткого замыкания | Hiccup mode, auto recovery |
| Потр. без нагр. | <0.5W |
| Потребление в режиме ожидания | <0.5W |
| Суммарный коэффициент гармоник | <20% (@load≥50%/115VAC,230VAC; @load≥75%/277VAC) |
| Рабочая температура корпуса | -40~+85°C |
| Защита от перегрева | Shut down, re-power to recover |
| Макс. БП на автомат 16А | 2 units (type B), 4 units (type C) at 230VAC |
