Документация
AC-DC, 149.8Вт, IP67, вход 100…305В AC, 47…63Гц/142…431В DC, ККМ, выход 54…107В/1400мА, DALI-димминг, изоляция 3750В AC, в кожухе 219х63х35.5, -40…+70°С, с проводом заземления
У поставщика
ПроизводительMEAN WELL
КатегорияИсточники питания
У поставщиков
12 шт.
Норм. уп.: 16
Цены поставщиков
Склад 13
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 267,87 |
| от 2 | 4 085,28 |
| от 3 | 3 936,58 |
| от 4 | 3 826,19 |
| от 6 | 3 744,08 |
Описание

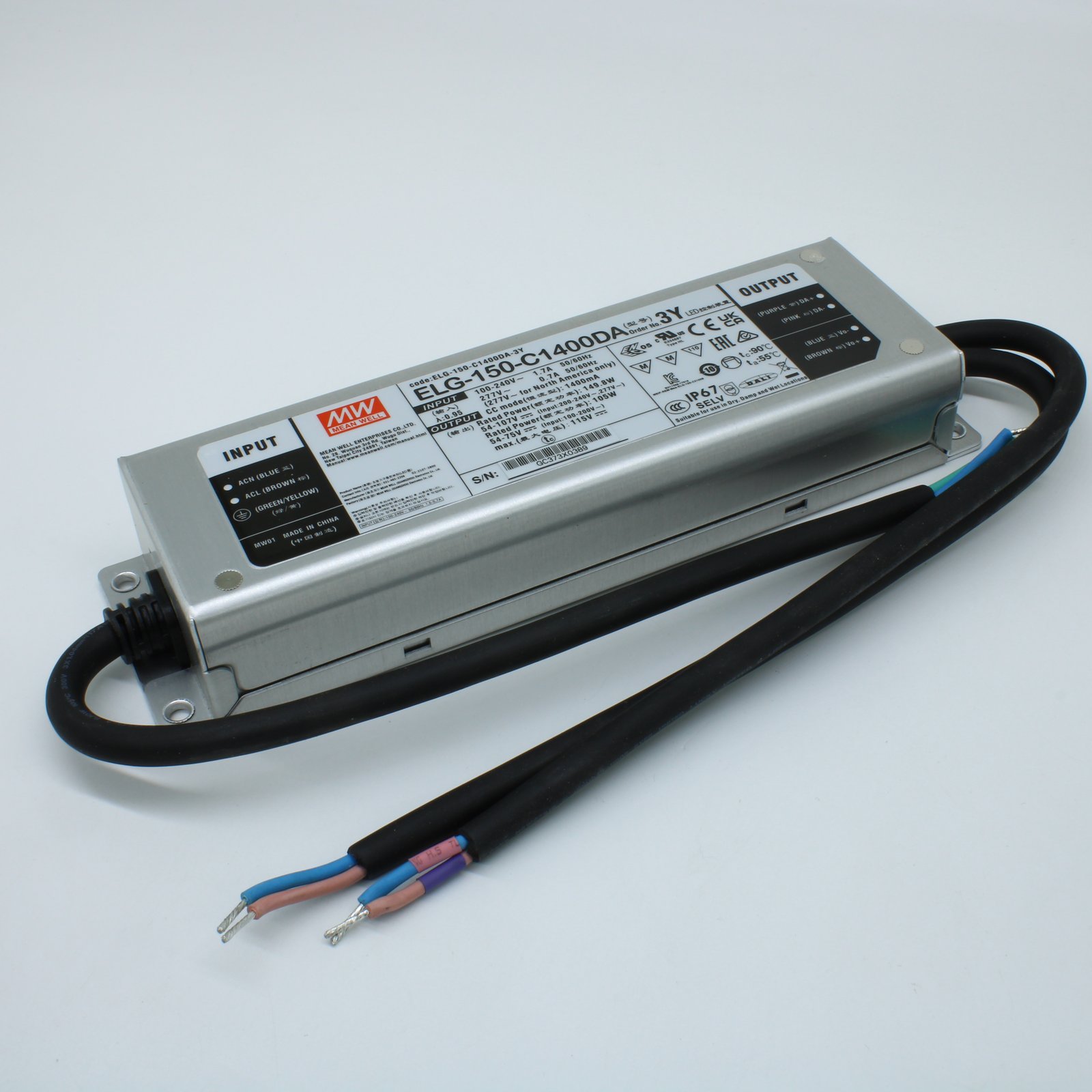

MEAN WELL ELG-150-C1400DA-3Y — это герметичный AC-DC источник питания мощностью 149,8 Вт. Модель работает от широкого диапазона входного напряжения 100–305 В AC, имеет активный корректор мощности (ККМ) и выход с постоянным током 1400 мА (54–107 В). Корпус IP67 с проводом заземления и поддержка DALI-димминга делают его пригодным для уличного и промышленного LED-освещения.
Технические характеристики
| MTBF | 1098.95K hrs min. Telcordia SR-332 (Bellcore) 308.5Khrs min. MIL-HDBK-217F (25℃) |
| Тип | HL for use in Class I, Division 2 hazardous (Classified) location |
| Модель | ELG-150-C1400DA-3Y |
| Серия | ELG-150-C |
| Охлаждение | free air convection |
| Упаковка | 0.95Kg; 16pcs / 16.0kg / 0.77CUFT |
| Срок службы | >50000 hours |
| Гарантия | 5 years |
| Степень IP | IP67 / IP65 |
| Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Размеры | 219*63*35.5 mm (L*W*H) |
| Время установки | 1600ms/115VAC 500ms/230VAC |
| Описание | 105~150W Constant Current Mode LED Driver |
| Series name | ELG-150-C |
| Применение | LED street lighting, LED harbor lighting, LED bay lighting, LED greenhouse lighting, LED flood lighting |
| ЭМС излучение | Compliance to EN55015,EN61000-3-2 Class C (@load≧60%) ; EN61000-3-3; GB17743,GB17625.1; EAC TP TC 020; KC KN15,KN61547 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, light industry level (surge immunity Line-Earth 6KV, Line-Line 4KV), EAC TP TC 020; KC KN15,KN61547 |
| Коэф. мощности | PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@full load |
| Working temp | Tcase=-40 ~ +90℃ |
| Макс. темп. корпуса | Tcase=+90℃ |
| Rated wattage | 150W |
| Ток AC типовой | 1.7A / 115VAC 0.9A / 230VAC 0.7A/277VAC |
| Пульсация тока | 5.0% max. @rated current |
| Стандарты DALI | Compliance to IEC62386-101,102,(207 by request) for DA Type only |
| Тип. КПД | 91% |
| Model encoding | ELG-150-C1400DA-3Y: ELG series, 150W, Constant Current, 1400mA, DA=DALI control technology, 3Y=3-wire input for standard model |
| Dimming options | output adjustable via potentiometer; 3 in 1 dimming (dim-to-off); Smart timer dimming; DALI; Auxiliary DC output |
| Диап. частот | 47~63Hz |
| Ток утечки | <0.75mA / 277VAC |
| Опции функций | DA: DALI control technology |
| Входное AC напряжение | 100~305VAC |
| Входное напряжение DC | 142~431VDC |
| Станд. безоп. | UL8750(type”HL”)(except for BE-type), CSA C22.2 No. 250.13-12;EN/AS/NZS 61347-1,EN/AS/NZS 61347-2-13 independent, EN62384; GB19510.1,GB19510.14,EAC TP TC 004,BIS IS15885(for 700A,1050A,700DA only),IP65 or IP67; KC61347-1,KC61347-2-13 approved |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 60℃) |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Описание | LED Power Supplies O/P +54-107V1400mA |
| Допуск тока | ±5.0% |
| Тип входной проводки | 3-wire input for standard model (3Y) |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC |
| Input voltage note | continue, 320VAC for 24Hrs; 360VAC for 1Hr |
| Пусковой ток типовой | COLD START 65A(twidth=485μs measured at 50% Ipeak)/230VAC; Per NEMA 410 |
| Auxiliary dc output | Nominal 15V(deviation 11.5~15.5V)@0.3A for BE-Type only |
| Rated power be type | 133W |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Ном. выходной ток | 1400mA |
| Примечание | Возможная замена: XLG-150-M-DA2 |
| Storage temp humidity | -40 ~ +80℃, 10 ~ 95% RH |
| Efficiency typ be type | 89% |
| Rated power 100 180vac | 105W |
| Rated power 200 305vac | 149.8W |
| Защита от перенапр. | 128 ~ 150V; Shut down o/p voltage, re-power on to recover |
| Тип упаковки | Штучный товар |
| Current adjustable range | 700~1400mA |
| Защита от КЗ | Hiccup mode, recovers automatically after fault condition is removed |
| Суммарный коэффициент гармоник | THD< 20%(@load≧50%/115VC; @load≧60%/230VAC; @load≧75%/277VAC) |
| Защита от перегрева | Shut down o/p voltage, re-power on to recover |
| Rated output current options | 500/700/1050/1400/1750/2100mA |
| Описание (англ.) | SPS IP67 149W 54-107V/1400mA CC DALI +PE |
| Output constant current region | 54~107V |
| Макс. БП на автомат 16А | 3 units (circuit breaker of type B) / 6 units (circuit breaker of type C) at 230VAC |
| Напр. хол. хода макс. | 115V |
| No load standby power consumption | No load power consumption <0.5W for Blank / A / Dx / D2-Type; Standby power consumption <0.5W for B / AB / DA-Type |
| Output constant current region be type | 54~95V |
