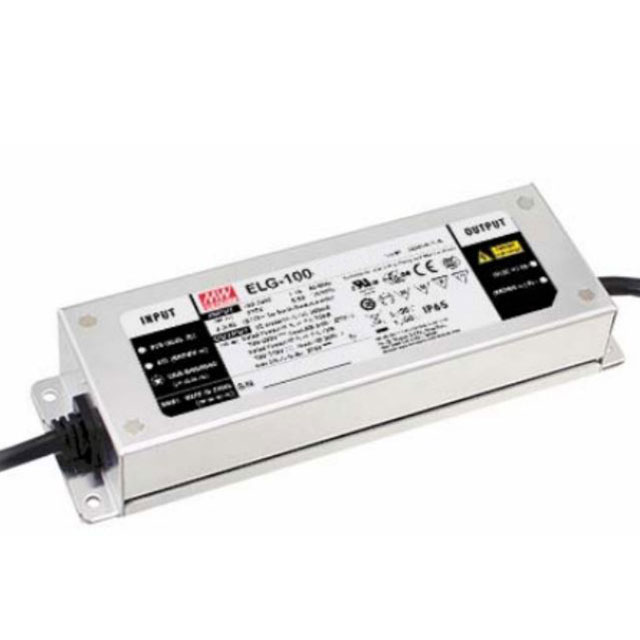

Источник питания ELG-100-C700B-3Y
У поставщика
У поставщиков
31 шт.
Норм. уп.: 16
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1 685,77 ₽
дешевле всех
Сумма1 685,77 ₽
В наличии7 шт
юрлицам и ИП
от 4 — 1 662,52 ₽ (−1%)
Склад 13срок до недели
Цена за шт3 327,10 ₽
Сумма3 327,10 ₽
+ доплата 490,00 ₽
В наличии4 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 3 297,26 ₽ (−1%)
Склад 39срок до недели
Цена за шт3 650,44 ₽
Сумма3 650,44 ₽
В наличии20 шт
юрлицам и ИП
от 2 — 3 536,02 ₽ (−3%)
1 шт · Склад 2 · 1 685,77 ₽
Описание
Источник питания ELG-100-C700B-3Y от MEAN WELL — это компактный драйвер для светодиодов с постоянным током 700 мА. Модель выполнена в герметичном корпусе IP67 для уличного и промышленного монтажа, имеет КПД до 91% и высокий коэффициент мощности более 0,95. Устройство рассчитано на работу от сети 100–277 В AC и выдерживает вибрации до 5G. Применяется в LED-освещении, наружной рекламе и системах промышленной автоматики.
Технические характеристики
| Серия | ELG-100-C |
| Модель | ELG-100-C700B-3Y |
| КПД (тип.) | 91 % |
| Пусковой ток | 40A (twidth=760μs @50% Ipeak) /230VAC |
| Материал корпуса | металл |
| Упаковка | 16pcs/14.2kg/0.72CUFT |
| Рабочая температура | Tcase=-40 ~ +90℃ |
| MTBF | 3070.8k hrs (Telcordia SR-332), 300.7k hrs (MIL-HDBK-217F) |
| Тип | constant_current_led_driver |
| Вес | 0.85kg |
| Тип монтажа | chassis_mount |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G, 12min/cycle, 72min/axis |
| Размеры | 199x63x35.5 mm (LxWxH) |
| Время установки | 1000ms/115VAC, 500ms/230VAC |
| Описание | 70~100W Constant Current Mode LED Driver |
| Тип выхода | Constant Current Mode |
| Время установки | 1000ms/115VAC, 500ms/230VAC |
| ЭМС излучение | EN55015, EN61000-3-2 Class C, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020, KC KN15, KN61547 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11; EN61547 light industry level; surge Line-Earth 6KV, Line-Line 4KV; EAC TP TC 020; KC KN15, KN61547 |
| Коэф. мощности | PF≥0.97/115VAC, PF≥0.95/230VAC, PF≥0.92/277VAC @ full load |
| Макс. темп. корпуса | Tcase=+90℃ |
| Частота PFC | 50~120KHz |
| Частота ШИМ | 60~130KHz |
| Ном. ток | 700mA |
| Ток AC типовой | 1.1A/115VAC, 0.6A/230VAC, 0.5A/277VAC |
| Пульсация тока | 5.0% max @ rated current |
| Стандарты DALI | Compliance to IEC62386-101,102,(207 by request) for DA Type only |
| Тип. КПД | 91% |
| Диап. частот | 47~63Hz |
| Ток утечки | <0.75mA/277VAC |
| Функция диммирования | 3-in-1 dimming (0~10Vdc, 10V PWM signal, resistance) |
| Опции функций | 3 in 1 dimming (0~10VDC, 10V PWM signal and resistance); Io adjustable through built-in potentiometer |
| Станд. безоп. | UL8750 (type HL), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1,-2-13, BS EN/EN62384, EAC TP TC 004, BIS IS15885, GB19510.1, GB19510.14, KC61347-1, KC61347-2-13, IP67 |
| Влажн. хранения | 10~95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 60℃) |
| Типовой срок службы | >50000 hours |
| Рабочая влажность | 20~95% RH non-condensing |
| Допуск тока | ±5.0% |
| Тип входной проводки | 3-wire |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Пусковой ток типовой | COLD START 40A (twidth=760μs measured at 50% Ipeak)/230VAC; Per NEMA 410 |
| Примечания по входному напряжению | continue, 320VAC for 24Hrs; 360VAC for 1Hr |
| Диап. вх. напр. | 100 ~ 305VAC, 142 ~ 431VDC |
| Сопр. изоляции | 100M ohms @500VDC, 25°C, 70% RH |
| Температура корпуса макс. | +90°C |
| Номинальная мощность при низком напряжении | 70W |
| Номинальная мощность при высоком напряжении | 100.1W |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Диапазон входного AC | 100~305VAC |
| Диапазон входного напряжения DC | 142~431VDC |
| Номинальная мощность 100–180 В AC | 70W |
| Номинальная мощность 200–305 В AC | 100.1W |
| Область пост. тока | 71~143V |
| Макс. блоков питания на автомат 16 А | 3 units (type B) / 6 units (type C) @230VAC |
| Защита от перенапр. | shut down, re-power to recover; threshold 154~174V |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Диапазон регулировки тока | 350~700mA (A/AB-type only) |
| Напряжение холостого хода макс. | 149V |
| Защита от КЗ | hiccup mode, auto recovery |
| Испытательное напряжение I-P FG | 2.0KVAC |
| Испытательное напряжение O-P FG | 1.5KVAC |
| Потребление в режиме ожидания | <0.5W |
| Диап. темп. хр. | -40~+80°C |
| Суммарный коэффициент гармоник | THD<20% (@load≥50%/115VAC; @load≥60%/230VAC; @load≥75%/277VAC) |
| Пробивное напряжение I-P-O-P | 3.75KVAC |
| Раб. диапазон темп. | -40~+90°C (Tcase) |
| Защита от перегрева | shut down, re-power to recover |
| Макс. БП на автомат 16А | 3 units (type B) / 6 units (type C) at 230VAC |
| Напр. хол. хода макс. | 149V |
| Потребляемая мощность в режиме ожидания без нагрузки | <0.5W for Blank / A / Dx / D2-Type; Standby <0.5W for B / AB / DA-Type |
