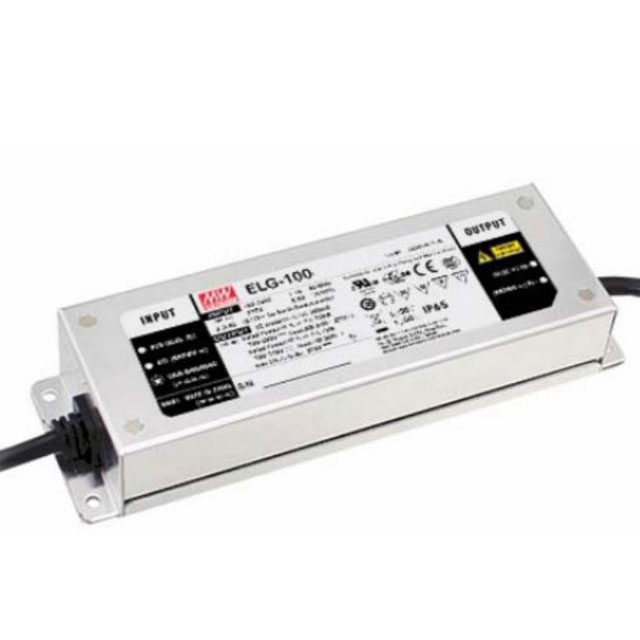

Источник питания ELG-100-C700A-3Y
У поставщика
У поставщиков
1 241 шт.
Цены поставщиков
Склад 10
В наличии:1 241 шт.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 150,74 |
Технические характеристики
| MTBF | 3070.8K hrs min Telcordia SR-332, 300.7K hrs min MIL-HDBK-217F (25°C) |
| Тип | Constant Current Mode LED Driver |
| Модель | ELG-100-C700A-3Y |
| Вес | 0.85 kg |
| Тип монтажа | Not specified (typically chassis mount) |
| Степень IP | IP65 |
| Вибрация | 10~500Hz, 5G 12min./cycle, 72min. each X,Y,Z |
| Размеры | 199 x 63 x 35.5 mm (L*W*H) |
| Время установки | 1000ms/115VAC, 500ms/230VAC |
| Wiring type | 3-wire input |
| Пульсация тока | 5.0% max @ rated current |
| Вых. ток | 700mA |
| Диап. частот | 47~63Hz |
| Ток утечки | <0.75mA/277VAC |
| Материал корпуса | Metal |
| Станд. безоп. | UL8750 (type HL), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, BIS IS15885 (for 700A,1050A only), GB19510.1, GB19510.14, KC61347-1, KC61347-2-13 |
| Влажн. хранения | 10~95% RH |
| Допуск тока | ±5.0% |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Типовой ток AC | 1.1A/115VAC, 0.6A/230VAC, 0.5A/277VAC |
| Типовой КПД | 91% |
| Раб. влажность | 20~95% RH non-condensing |
| Диап. вх. напр. | 100~305VAC |
| Темп. хранения | -40~+80°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C/ 70% RH |
| Температура корпуса макс. | +90°C |
| Тип. коэф. мощности | ≥0.97/115VAC, ≥0.95/230VAC, ≥0.92/277VAC |
| Output power low line | 70W (100~180VAC) |
| Стандарты ЭМС излучения | BS EN/EN55015, BS EN/EN61000-3-2 Class C (@ load≥60%), BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020, KC KN15, KN61547 |
| Стандарты помехоустойчивости ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level (surge Line-Earth 6KV, Line-Line 4KV), EAC TP TC 020, KC KN15, KN61547 |
| Диапазон входного DC | 142~431VDC |
| Тип. пусковой ток | 40A (twidth=760μs at 50% Ipeak)/230VAC |
| Output power high line | 100.1W (200~305VAC) |
| Max psus on 16a breaker | 3 units (type B), 6 units (type C) |
| Защита от перенапр. | Shut down output, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Max open circuit voltage | 149V |
| Защита от короткого замыкания | Hiccup mode, auto recovery |
| Потр. без нагр. | <0.5W |
| Суммарный коэффициент гармоник | <20% (@load≥50%/115VAC, @load≥60%/230VAC, @load≥75%/277VAC) |
| Рабочая температура корпуса | -40~+90°C |
| Защита от перегрева | Shut down output, re-power to recover |
| Диапазон регулировки выходного тока | 350~700mA |
| Output voltage range constant current region | 71~143V |
