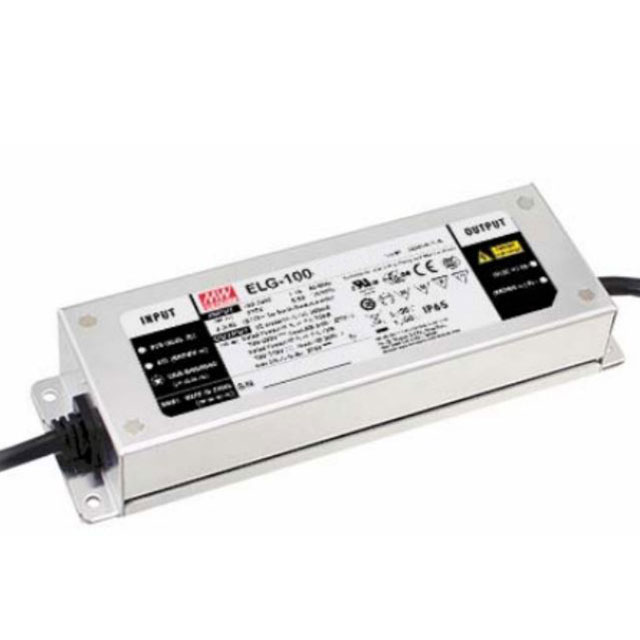

Источник питания ELG-100-C350DA-3Y
У поставщика
У поставщиков
22 шт.
Цены поставщиков
Склад 16
В наличии:17 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 333,31 |
Склад 13
В наличии:5 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 456,06 |
| от 2 | 3 424,78 |
| от 3 | 3 386,44 |
| от 4 | 3 336,86 |
| от 5 | 3 267,01 |
Описание
Источник тока MEAN WELL серии ELG-100-C с постоянным выходным током. Модель рассчитана на мощность 100 Вт, имеет класс защиты IP67 и КПД до 92%. Корпус выполнен для крепления на шасси, устройство устойчиво к вибрациям и работает в широком диапазоне частот. Применяется в промышленной автоматике и наружном LED-освещении.
Технические характеристики
| MTBF | 3070.8K hrs min. Telcordia SR-332 (Bellcore), 300.7Khrs min. MIL-HDBK-217F (25°C) |
| Тип | LED Driver |
| Модель | ELG-100-C350DA-3Y |
| Серия | ELG-100-C |
| Вес | 0.85 kg |
| Диммирование | DALI dimming (0-10Vdc, 10V PWM signal and resistance) |
| Упаковка | 16 pcs/14.2 kg/0.72 CUFT |
| Срок службы | >50,000 hours |
| Тип монтажа | chassis mount |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G, 12min/cycle, 72min each axis |
| Переменный ток | 1.1A/115VAC, 0.6A/230VAC, 0.5A/277VAC |
| Размеры | 199 x 63 x 35.5 mm (L x W x H) |
| КПД | 92% |
| Режим выхода | Constant Current |
| Тип выхода | constant current |
| Ном. мощность | 100.1W (200-305VAC), 70W (100-180VAC) |
| Время установки | 1000ms/115VAC, 500ms/230VAC |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020, KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547 light industry level, surge Line-Earth 6KV, Line-Line 4KV, EAC TP TC 020, KC KN15, KN61547 |
| Подключение входа | 3-wire |
| Коэф. мощности | PF≥0.97/115VAC, PF≥0.95/230VAC, PF≥0.92/277VAC @full load |
| MTBF MIL-HDBK | 300.7k hrs min |
| Ном. ток | 350mA |
| Ток AC типовой | 1.1A/115VAC, 0.6A/230VAC, 0.5A/277VAC |
| Пульсация тока | 5.0% max at rated current |
| Стандарты DALI | IEC62386-101,102,207 (by request) |
| Тип. КПД | 92% |
| Пусковой ток | 40A (twidth=760μs measured at 50% Ipeak)/230VAC; Per NEMA 410 |
| MTBF Telcordia | 3070.8k hrs min |
| Диап. частот | 47~63Hz |
| Function option | DALI control (DA type) |
| Ток утечки | <0.75mA/277VAC |
| Опции функций | DA-Type: DALI control technology |
| Материал корпуса | металл |
| Станд. безоп. | UL8750 (type HL), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, 61347-2-13, BS EN/EN62384, EAC TP TC 004, BIS IS15885, GB19510.1, GB19510.14, KC61347-1, KC61347-2-13 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~95% RH non-condensing |
| Допуск тока | ±5.0% |
| Тип входной проводки | 3Y: 3-wire input for standard model |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Диап. вх. напр. | 100~305VAC |
| Коэффициент мощности 115 В AC | ≥0.97 |
| Коэффициент мощности 230 В AC | ≥0.95 |
| Коэффициент мощности при 277В | ≥0.92 |
| Темп. хранения | -40 ~ +80°C |
| Раб. температура | Tcase=-40~+90°C |
| Диапазон регулировки тока | 175~350mA |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Температура корпуса макс. | +90°C |
| Ном. вых. ток | 350mA |
| Rated power low input | 70W (100-180VAC) |
| Case temperature point | Tcase point (or TMP, per DLC) about 80°C or less |
| Диапазон входного DC | 142~431VDC |
| Диапазон входного AC | 100~305VAC |
| Диапазон входного напряжения DC | 142~431VDC continuous, 320VAC for 24h, 360VAC for 1h |
| Rated power high input | 100.1W (200-305VAC) |
| Область пост. тока | 143~286V |
| Защита от перенапр. | Shut down o/p voltage, re-power on to recover |
| Защита от перенапр. | Shut down, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Выдерживаемое напряжение вх-земля | 2.0KVAC |
| Выдерживаемое напряжение вх/вых | 3.75KVAC |
| Выдерживаемое напряжение вых-земля | 1.5KVAC |
| Напряжение холостого хода макс. | 297V |
| Защита от короткого замыкания | Hiccup mode, auto recovery |
| Защита от КЗ | Hiccup mode, recovers automatically |
| Пусковой ток холодного старта | 40A (twidth=760μs at 50% Ipeak)/230VAC |
| Потр. без нагр. | <0.5W |
| Потребление в режиме ожидания | <0.5W (DA type) |
| Суммарный коэффициент гармоник | <20% (@load≥50%/115VAC, @load≥60%/230VAC, @load≥75%/277VAC) |
| Защита от перегрева | Shut down o/p voltage, re-power on to recover |
| Защита от перегрева | Shut down, re-power to recover |
| Температура и влажность хранения | -40~+80°C, 10~95% RH |
| Working case temperature range | -40 ~ +90°C |
| Макс. БП на автомат 16А | 3 units (type B), 6 units (type C) at 230VAC |
| Max no of psus on 16a circuit breaker | 3 units (type B) / 6 units (type C) at 230VAC |
