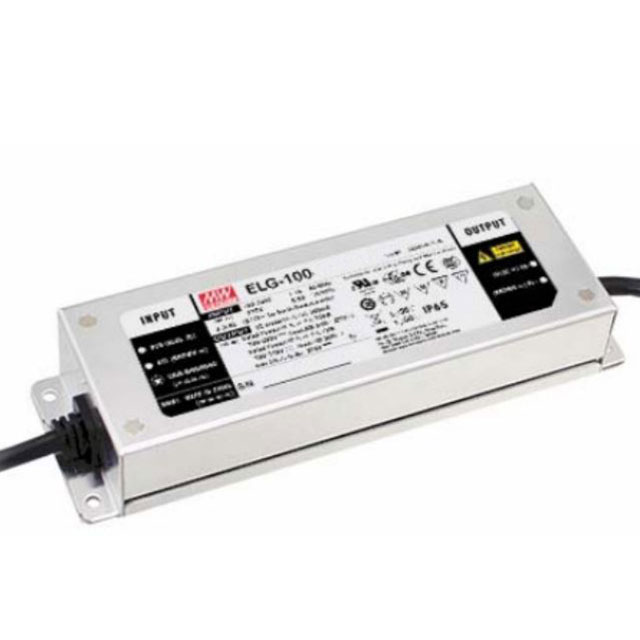

Источник питания ELG-100-C1050B-3Y
У поставщика
У поставщиков
258 шт.
Норм. уп.: 16
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1 511,55 ₽
дешевле всех
Сумма1 511,55 ₽
В наличии242 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт1 926,32 ₽
Сумма1 926,32 ₽
+ доплата 490,00 ₽
В наличии16 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 908,03 ₽ (−1%)
1 шт · Склад 39 · 1 511,55 ₽
Описание
Светодиодный драйвер ELG-100-C1050B-3Y от MEAN WELL — источник постоянного тока мощностью 70–100 Вт с выходным током 1050 мА и диапазоном выходного напряжения 48–95 В. Поддерживает 3-в-1 диммирование (0–10 В, ШИМ 10 В, резистор), имеет степень защиты IP67 и КПД до 90%. Корпус металлический, габариты 199×63×35,5 мм, охлаждение без вентилятора. Применяется в уличном, портовом, тепличном и прожекторном LED-освещении.
Технические характеристики
| Серия | ELG-100-C |
| Модель | ELG-100-C1050B-3Y |
| КПД (тип.) | 90 % |
| Пусковой ток | 40A (twidth=760μs @50% Ipeak, 230VAC) |
| Материал корпуса | металл |
| Упаковка | 0.85kg; 16pcs/14.2kg/0.72CUFT |
| Рабочая температура | Tcase=-40 ~ +90C |
| КНИ | <20% (@load≥50%/115VAC, @load≥60%/230VAC, @load≥75%/277VAC) |
| MTBF | 3070.8K hrs min. Telcordia SR-332 (Bellcore); 300.7Khrs min. MIL-HDBK-217F (25C) |
| Тип | LED Driver (Constant Current) |
| Вес | 0.85 kg |
| Охлаждение | Fanless (convection) |
| Тип HL | for use in Class I, Division 2 hazardous (Classified) location |
| Срок службы | >50,000 hours (when Tcase ≤80°C) |
| MTBF воен. | 300.7K hrs min. |
| Note erp | Can only be used behind a switch, not permanently connected to mains |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G 12min./1cycle, 72min. each X/Y/Z |
| Размеры | 199*63*35.5 mm (L*W*H) |
| Время установки | 1000ms/115VAC, 500ms/230VAC |
| Применение | LED street lighting, LED harbor lighting, LED bay lighting, LED greenhouse lighting, LED flood lighting |
| Описание | 70~100W Constant Current Mode LED Driver |
| Тип выхода | Constant current |
| Тип диммирования | 3-in-1 dimming (0-10Vdc, 10V PWM signal, resistance) |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020, KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547 (light industry level, surge 6KV/4KV) |
| Подключение входа | 3-wire (Line, Neutral, Ground) |
| Коэф. мощности | PF>=0.97/115VAC, PF>=0.95/230VAC, PF>=0.92/277VAC @full load |
| Макс. темп. корпуса | Tcase=+90C |
| Частота PFC | 50~120KHz |
| Частота ШИМ | 60~130KHz |
| Ном. ток | 1050mA |
| Ток AC типовой | 1.1A/115VAC, 0.6A/230VAC, 0.5A/277VAC |
| Пульсация тока | 5.0% max @rated current |
| Стандарты DALI | Compliance to IEC62386-101,102,(207 by request) for DA Type only |
| Тип. КПД | 90% |
| MTBF Telcordia | 3070.8K hrs min. |
| Вых. ток | 1050mA |
| Dimension lxwxh | 199x63x35.5 mm |
| Методы диммирования | 3 in 1 dimming (0~10VDC, 10V PWM signal and resistance) |
| Диап. частот | 47 ~ 63Hz |
| Вх. частота | 47~63Hz |
| Ток утечки | <0.75mA @277VAC |
| Опции функций | Io adjustable through built-in potentiometer & 3 in 1 dimming function (0~10VDC, 10V PWM signal and resistance) |
| Выходной разъем | Vo+, Vo-, DIM+, DIM- |
| Станд. безоп. | UL8750 (type 'HL'), CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384, EAC TP TC 004, BIS IS15885, GB19510.1, GB19510.14, KC61347-1, KC61347-2-13 |
| Влажн. хранения | 10~95% RH |
| Температурный коэффициент | ±0.03%/C (0 ~ 60C) |
| Рабочая влажность | 20~95% RH non-condensing |
| Сниж. по высоте | 3.5°C/1000m for fanless models above 2000m |
| Допуск тока | ±5.0% |
| Тип входной проводки | 3-wire input for standard model |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC |
| Регулировка тока | Not adjustable (fixed at 1050mA for B-type) |
| Input voltage note | continue, 320VAC for 24Hrs; 360VAC for 1Hr |
| Пусковой ток типовой | COLD START 40A (twidth=760us measured at 50% Ipeak)/230VAC; Per NEMA 410 |
| Диап. вх. напр. | 100~305VAC |
| Коэффициент мощности 115 В AC | ≥0.97 |
| Коэффициент мощности 230 В AC | ≥0.95 |
| Коэффициент мощности при 277В | ≥0.92 |
| Сопр. изоляции | 100M Ohms @500VDC, 25°C/70% RH |
| Температура корпуса макс. | +90°C |
| Диап. вых. напр. | 48~95V |
| Температура и влажность хранения | -40 ~ +80C, 10 ~ 95% RH |
| Номинальная мощность 100–180 В AC | 70.35W |
| Номинальная мощность 200–305 В AC | 99.75W |
| Область пост. тока | 48 ~ 95V |
| Защита от перенапр. | Shutdown, re-power on to recover (threshold 110~130V) |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Диапазон регулировки тока | 525 ~ 1050mA |
| Напряжение холостого хода макс. | 105V |
| Защита от КЗ | Hiccup mode, auto recovery |
| Потр. без нагр. | <0.5W |
| Output power max low line | 70.35W |
| Потребление в режиме ожидания | <0.5W |
| Диап. темп. хр. | -40~+80°C |
| Суммарный коэффициент гармоник | THD<20% (@load>=50%/115VAC; @load>=60%/230VAC; @load>=75%/277VAC) |
| Раб. диапазон темп. | -40~+90°C (Tcase) |
| Output power max high line | 99.75W |
| Защита от перегрева | Shutdown, re-power on to recover |
| Макс. БП на автомат 16А | 3 units (type B), 6 units (type C) @230VAC |
| Напр. хол. хода макс. | 105V |
| Потребляемая мощность в режиме ожидания без нагрузки | <0.5W for Blank/A/Dx/D2-Type; Standby <0.5W for B/AB/DA-Type |
