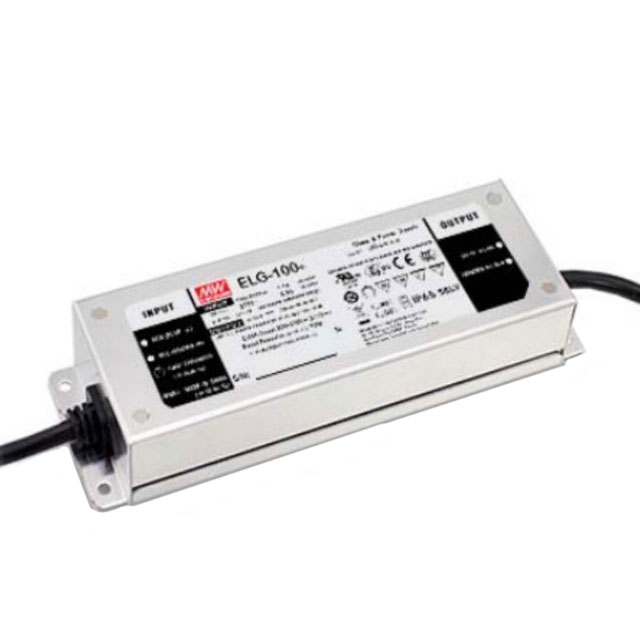

Источник питания ELG-100-48A-3Y
У поставщика
У поставщиков
181 шт.
Норм. уп.: 16
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт2 060,11 ₽
дешевле всех
Сумма2 060,11 ₽
В наличии165 шт
юрлицам и ИП
от 2 — 2 010,43 ₽ (−2%)
Склад 13срок до недели
Цена за шт2 298,25 ₽
Сумма2 298,25 ₽
+ доплата 490,00 ₽
В наличии16 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 2 195,33 ₽ (−4%)
1 шт · Склад 39 · 2 060,11 ₽
Описание
Источник питания ELG-100-48A-3Y от MEAN WELL — это надёжный AC/DC преобразователь для светодиодного освещения. Модель отличается высоким КПД и компактным корпусом, что упрощает монтаж в ограниченном пространстве. Устройство оснащено активным корректором коэффициента мощности (PFC) и защитой от перегрузок, обеспечивая стабильную работу светотехники.
Технические характеристики
| Серия | ELG-100 |
| Модель | ELG-100-48A-3Y |
| Выходное напряжение | 48 В |
| Пульсации и шум | 300mVp-p |
| КПД | 90% |
| Пусковой ток | 60A at 230VAC (cold start, twidth=850μs at 50% Ipeak) |
| Время удержания | 15ms/115VAC; 10ms/230VAC |
| Защита от перегрузки | Constant current limiting, auto recovery |
| Защита от короткого замыкания | Hiccup mode, auto recovery |
| Материал корпуса | Metal housing with leads |
| Упаковка | 0.85kg; 16pcs/14.2kg/0.72CUFT |
| КНИ | <20% (load≥50%/115VAC; load≥60%/230VAC; load≥75%/277VAC) |
| MTBF | 2920.8K hrs min. Telcordia SR-332 (Bellcore); 282.9Khrs min. MIL-HDBK-217F (25℃) |
| Примечание | For ERP compliance, use behind a switch without permanent connection to mains |
| Тип | LED Driver (Constant Voltage + Constant Current) |
| Класс | Class 2 power unit |
| Вес | 0.85kg |
| Корпус | Metal housing design with functional Ground |
| Срок службы | >50,000 hours at Tcase≤80°C |
| Тип монтажа | монтаж на шасси |
| Гарантия | 5 years |
| Степень IP | IP65 |
| Вибрация | 10~500Hz, 5G, 72 min each axis |
| Переменный ток | 1.1A/115VAC, 0.6A/230VAC, 0.5A/277VAC |
| Напряжение DC | 48V |
| Размеры | 199 x 63 x 35.5 mm |
| Тип выхода | Constant Voltage + Constant Current |
| Ном. мощность | 96W |
| ЭМС излучение | Compliance to BS EN/EN55015, BS EN/EN61000-3-2 Class C (@load≥60%); BS EN/EN61000-3-3; GB17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level (surge immunity Line-Earth 6KV, Line-Line 4KV); EAC TP TC 020; KC KN15, KN61547 |
| Подключение входа | 3-wire |
| Коэф. мощности | ≥0.97/115VAC, ≥0.95/230VAC, ≥0.92/277VAC @ full load |
| Температура хранения | -40~+80°C |
| Тип функции | A (IP65, Io and Vo adjustable via built-in potentiometer) |
| Макс. темп. корпуса | +90°C |
| Мощность без нагрузки | <0.5W |
| Ном. ток | 2A |
| Стандарты DALI | Compliance to IEC62386-101,102,(207 by request) for DA Type only |
| MTBF Telcordia | 2920.8K hrs |
| Диап. частот | 47 ~ 63Hz |
| Вх. частота | 47~63Hz |
| Ток утечки | <0.75mA at 277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Время нарастания | 1000ms, 80ms/115VAC; 500ms, 100ms/230VAC |
| Опции функций | Built-in potentiometer for I/O adjustment (A-type) |
| Входное AC напряжение | 100~305VAC |
| Входное напряжение DC | 142~431VDC |
| Макс. пульс. шум | 300mVp-p |
| Станд. безоп. | UL8750, CSA C22.2 No.250.13-12, IEC/BS EN/EN/AS/NZS 61347-1, IEC/BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384, EAC TP TC 004, BIS IS15885, GB19510.1, GB19510.14, KC61347-1, KC61347-2-13 approved |
| Влажн. хранения | 10~95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 60℃) |
| Рабочая влажность | 20~95% RH non-condensing |
| Диапазон регулировки тока | 1 ~ 2A |
| Тип входной проводки | 3Y (3-wire input) |
| Выходное напряжение DC | 48V |
| Диапазон регулировки напряжения | 43.2 ~ 52.8V |
| Допуск напряжения | ±2.0% |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC; I/P-FG:2.0KVAC; O/P-FG:1.5KVAC |
| Раб. темп. корпуса | -40~+90°C |
| MTBF MIL-HDBK-217F | 282.9K hrs |
| Диап. вх. напр. | 100 ~ 305VAC |
| Сопр. изоляции | 100M Ohms at 500VDC |
| Выходной ток номин. | 2A |
| Мощность холостого хода | <0.5W |
| Выходная мощность при низком напряжении сети | 70W |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Стандарты ЭМС излучения | BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020, KC KN15, KN61547 |
| Стандарты помехоустойчивости ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level, surge immunity L-E 6KV, L-L 4KV |
| Диапазон входного DC | 142 ~ 431VDC |
| Мощность при высоком напряжении | 96W |
| Область пост. тока | 24~48V |
| Защита от перегрузки по току | 95 ~ 108% |
| Защита от перенапр. | 54 ~ 62V |
| Защита от перенапр. | 54~62V shutdown, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Выдерживаемое напряжение вх-земля | 2.0KVAC |
| Выдерживаемое напряжение вх/вых | 3.75KVAC |
| Выдерживаемое напряжение вых-земля | 1.5KVAC |
| Защита от КЗ | Hiccup mode, recovers automatically |
| Диапазон напряжения 100–180 В AC | 70W |
| Потр. без нагр. | <0.5W |
| Потребление в режиме ожидания | <0.5W |
| Суммарный коэффициент гармоник | THD<20%(@load≥50%/115VAC; @load≥60%/230VAC; @load≥75%/277VAC) |
| Защита от перегрева | Shut down output voltage, re-power on to recover |
| Защита от перегрева | Shutdown output voltage, re-power to recover |
| Макс. БП на автомат 16А | 3 (type B), 6 (type C) |
| Регулируемый диапазон вых. тока | 1~2A |
| Диапазон регулировки выходного напряжения | 43.2~52.8V |
