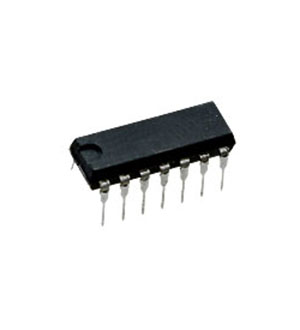

ЭКР1564ЛА4, (IN74HC10AN)(00-03)
У поставщика
ПроизводительИнтеграл
У поставщиков
6 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,81 |
| от 10 | 13,97 |
| от 100 | 7,12 |
Описание
Микросхема ЭКР1564ЛА4 от производителя «Интеграл» — это логический элемент 3И-НЕ (NAND) с тремя входами, выполненный по технологии КМОП. Работает в составе серии 1564, выпускается в корпусах DIP-14 для выводного монтажа или SOIC-16 для поверхностного монтажа. Типовое применение — промышленная автоматика, измерительные приборы и управляющие устройства.
Технические характеристики
| Gate type | 3-input NAND |
| Package 1 | 401.14-5 (14-pin DIP) |
| Package 2 | 5119.16-A (16-pin SMD, SOIC-like) |
| Соответствие | бК0.347.479-06 ТУ (1564ЛА4); АЕЯР.431200.424-32ТУ (1564ЛА4 ЭП) |
| Технология | CMOS 3µm |
| Описание | Triple 3-input NAND gate, CMOS, equivalent to 54HC10 |
| Тип выхода | push-pull |
| Артикул | ЭКР1564ЛА4 |
| Логическое семейство | HC |
| Package 1 mass | 1.0g |
| Package 2 mass | 0.7g |
| Число затворов | 3 |
| Варианты корпуса | Gold or nickel plating on leads; also available as bare die |
| Reliability mtbf | 100,000 hours at 65°C (normal mode); 120,000 hours at VCC=5V±10% |
| Вх. емкость | 10pF |
| Входной ток низкого уровня | 0.1µA typical at VCC=6V, VIL=0V (25°C), max 1.0µA over temp |
| Входной ток высокого уровня | 0.1µA typical at VCC=6V, VIH=VCC (25°C), max 1.0µA over temp |
| Макс. вых. ток | 5.2mA per output (normal operation) |
| Package 1 mounting | THT |
| Package 2 mounting | SMD |
| Radiation hardness | Specified groups 7.И-3У, 7.И-2У, 7.И-5У, 7.С-1У, 7.С-5У, 7.К-1К, 7.К-4К for supply range 2-6V; additional groups for 3-6V |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Диап. вх. напр. | 0V to VCC |
| Package 1 dimensions | 20.0mm x 7.0mm (approx., see Figure 3) |
| Package 2 dimensions | 10.0mm x 4.0mm (approx., see Figure 4) |
| Макс. рассеиваемая мощность | 400mW (derate 12mW/°C above 100°C) |
| Макс. задержка распространения | 19ns at VCC=6V, CL=50pF, 25°C |
| Макс. низкое выходное напряжение | 0.26V at VCC=6V, IOL=5.2mA, 25°C |
| Supply current dynamic | 1.0mA at VCC=5V, f=1MHz |
| Output voltage high min | 5.48V at VCC=6V, IOH=5.2mA, 25°C |
| Supply current quiescent | 2.0µA at VCC=6V (25°C), max 40µA over temp |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -60°C |
| Absolute max input current | 20mA |
| Абс. макс. входное напряжение | -0.5V to VCC+0.5V |
| Absolute max output current | 25mA |
| Absolute max output voltage | -0.5V to VCC+0.5V |
| Макс. напряжение питания | 7.0V |
| Propagation delay max conditions | 90ns at VCC=2V, 23ns at VCC=4.5V, 19ns at VCC=6V (25°C); max 134ns, 27ns, 23ns respectively over temp |
| Output voltage low max conditions | 0.10V at VCC=2,4.5,6V, IOL=20µA; 0.40V at VCC=4.5V, IOL=4mA; 0.40V at VCC=6V, IOL=5.2mA (over temp) |
| Output voltage high min conditions | 1.9V at VCC=2V, IOH=20µA; 4.4V at VCC=4.5V, IOH=20µA; 5.9V at VCC=6V, IOH=20µA; 3.98V at VCC=4.5V, IOH=4mA; 5.48V at VCC=6V, IOH=5.2mA (25°C) |
