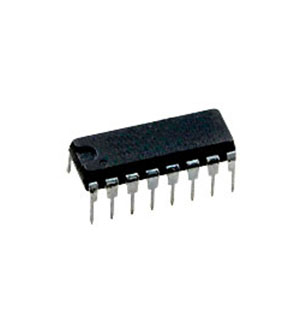

ЭКР1564ИД14, (IN74HC139AN)(00-03г)
У поставщика
ПроизводительИнтеграл
У поставщиков
92 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:92 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,67 |
| от 10 | 11,49 |
| от 100 | 5,87 |
Описание
Микросхема ЭКР1564ИД14 (аналог IN74HC139AN) производства «Интеграл» — это сдвоенный дешифратор 2×4 с инверсными выходами. Выполнена в корпусе DIP-16 для монтажа в отверстия (THT), работает при напряжении питания от 3 до 5,5 В. Применяется в цифровых устройствах для адресации и мультиплексирования сигналов, в промышленной автоматике и измерительной технике.
Технические характеристики
| Масса | 1.2g |
| Компонент | ЭКР1564ИД14 (IN74HC139AN) |
| Тип упаковки | 238.16-1 (16-pin DIP) |
| Способ монтажа | THT |
| Вх. емкость | 4.5pF |
| Макс. вх. ток | 0.1μA |
| Макс. ток питания | 8μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Вх. низ. напр. макс. | 1.65V |
| Вх. выс. напр. мин. | 3.85V |
| Nominal supply voltage | 5V ±10% |
| Output low current max | 86mA |
| Низ. напр. вых. макс. | 0.32V |
| Output high current max | 75mA |
| Мин. выходное высокое напряжение | 4.86V |
| Propagation delay on max | 10ns |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -45°C |
| Propagation delay off max | 8.5ns |
| Макс. ток утечки | 0.5μA |
