Документация
ЭКР1554ТМ9, (IN74AC174N)(98-04)
У поставщика
ПроизводительИнтеграл
У поставщиков
46 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:46 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,05 |
| от 10 | 18,53 |
| от 100 | 9,45 |
Описание

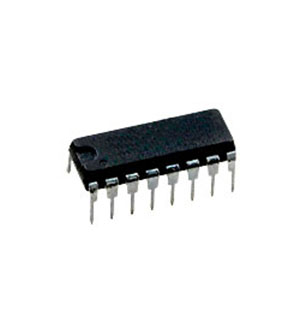

Микросхема ЭКР1554ТМ9 от «Интеграл» — это D-триггер с логикой CMOS. Выпускается в корпусах DIP-16 для выводного монтажа и SOIC-16 для поверхностного монтажа. Работает при напряжении от 3 до 5,5 В, поддерживает тактовую частоту от 100 МГц и выдерживает нагрузку до 500 пФ. Применяется в промышленной автоматике и цифровых устройствах для синхронизации сигналов.
Технические характеристики
| Корпус | 2103.16-8 (DIP-16), 2103.Ю16-Д, 4307.16-А (SOIC-16) |
| Тип монтажа | THT (DIP), SMD (SOIC) |
| Время удерж. | ≤3 ns at Vcc=4.5V |
| Кол-во выводов | 16 |
| Время установки | ≤5 ns at Vcc=4.5V |
| Вх. ток | ≤|±0.1| µA at Vcc=5.5V |
| Ток питания | ≤8 µA at Vcc=5.5V |
| Вх. емкость | 4.5 pF |
| Input low voltage | ≤1.65V at Vcc=5.5V, Cl=50pF |
| Темп. диапазон | -45 to +85 °C |
| Тип входа | CMOS |
| Input high voltage | ≥3.85V at Vcc=5.5V, Cl=50pF |
| Низкое выходное напряжение | ≤0.32V at I_OL=24mA |
| Rise fall time max | 100 ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Макс. такт. частота | ≥100 MHz at Vcc=4.5V |
| Высокое вых. напр. | ≥4.86V at I_OH=24mA |
| Тип логики | D-триггер |
| Load capacitance max | 500 pF |
| Полярность | прямой |
| Clock pulse width min | 5 ns at Vcc=4.5V |
| Output current low max | 86 mA (pulse <20ms) |
| Ном. напряжение питания | 5V ±10% |
| Output current high max | 75 mA (pulse <20ms) |
| Propagation delay c to q | ≤8 ns at Vcc=4.5V, Cl=50pF |
| Propagation delay c to q bar | ≤8.5 ns at Vcc=4.5V, Cl=50pF |
| Propagation delay reset to q | ≤9 ns at Vcc=4.5V, Cl=50pF |
| Output current low continuous | ≤24 mA |
| Output current high continuous | ≤24 mA |
