ЭКР1554АП3, (IN74AC240N)(2007г)
У поставщика
ПроизводительИнтеграл
У поставщиков
82 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:82 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,91 |
| от 20 | 15,84 |
| от 200 | 8,06 |
Описание

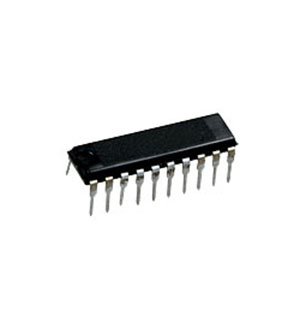

Микросхема ЭКР1554АП3 производства «Интеграл» — это восьмиканальный буферный формирователь с инвертирующими выходами и тремя состояниями. Выполнена в корпусе DIP-20 для монтажа в отверстия, работает при напряжении от 2,0 до 6,0 В и относится к логике AC (Advanced CMOS). Применяется в цифровых интерфейсах, системах управления и промышленной автоматике.
Технические характеристики
| Кол-во выводов | 20 |
| Тип выхода | Three-state, inverting |
| Логическое семейство | AC (Advanced CMOS) |
| Тип упаковки | 4153.20-6 (DIP-20) |
| Equivalent ic | IN74AC240N |
| Тип монтажа | THT |
| Количество каналов | 2 x 4 (8 total) |
| Размеры упаковки | Width max: 12.00mm; Width min: 11.80mm; Макс. высота: 3.03mm; Шаг выводов: 1.25mm; Макс. длина: 13.25mm; Lead width max: 0.45mm; Lead width min: 0.31mm; Overall width max: 25.40mm; Lead thickness max: 0.20mm; Lead thickness min: 0.13mm; Body ejector mark height max: 1.66mm; Body ejector mark height min: 1.23mm |
| Макс. ток питания | 8uA (25°C), 160uA (-60/125°C) |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Capacitance load max | 50pF (typical), 500pF (max) |
| Enable delay pzh max | 10.5ns (Vcc=3.3V, 25°C), 7.0ns (Vcc=5.0V, 25°C), 14.0ns (Vcc=3.3V, 125°C), 11.0ns (Vcc=5.0V, 125°C) |
| Enable delay pzl max | 10.0ns (Vcc=3.3V, 25°C), 8.0ns (Vcc=5.0V, 25°C), 15.5ns (Vcc=3.3V, 125°C), 12.5ns (Vcc=5.0V, 125°C) |
| Disable delay phz max | 10.0ns (Vcc=3.3V, 25°C), 9.0ns (Vcc=5.0V, 25°C), 15.0ns (Vcc=3.3V, 125°C), 12.5ns (Vcc=5.0V, 125°C) |
| Disable delay plz max | 10.5ns (Vcc=3.3V, 25°C), 9.0ns (Vcc=5.0V, 25°C), 16.0ns (Vcc=3.3V, 125°C), 13.0ns (Vcc=5.0V, 125°C) |
| Input current low max | -0.1uA (typical), -1.0uA (max at -60/125°C) |
| Input voltage low max | 0.9V (at Vcc=3.0V), 1.35V (at Vcc=4.5V), 1.65V (at Vcc=5.5V) |
| Input current high max | 0.1uA (typical), 1.0uA (max at -60/125°C) |
| Input voltage high min | 2.1V (at Vcc=3.0V), 3.15V (at Vcc=4.5V), 3.85V (at Vcc=5.5V) |
| Output current low max | 24mA (continuous), 70mA (pulsed, Vcc=1.65V, Ta=25°C), 57mA (pulsed, -60/125°C) |
| Макс. низкое выходное напряжение | 0.1V (at Iol=50uA), 0.36V (at Iol=12mA Vcc=3.0V), 0.36V (at Iol=24mA Vcc=4.5V/5.5V) |
| Output current high max | -24mA (continuous), -60mA (pulsed, Vcc=3.85V, Ta=25°C), -50mA (pulsed, -60/125°C) |
| Output voltage high min | 2.9V (at Vcc=3.0V, Ioh=-50uA), 2.58V (at Vcc=3.0V, Ioh=-12mA), 3.94V (at Vcc=4.5V, Ioh=-24mA), 4.94V (at Vcc=5.5V, Ioh=-24mA) |
| Rise fall time input max | 3ns/V (Vcc=3.0V), 40ns/V (Vcc=4.5V), 25ns/V (Vcc=5.5V) [typical] |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -60°C |
| Propagation delay tphl max | 8.0ns (Vcc=3.3V, 25°C), 6.0ns (Vcc=5.0V, 25°C), 12.5ns (Vcc=3.3V, 125°C), 9.5ns (Vcc=5.0V, 125°C) |
| Propagation delay tplh max | 8.0ns (Vcc=3.3V, 25°C), 6.5ns (Vcc=5.0V, 25°C), 13.0ns (Vcc=3.3V, 125°C), 10.0ns (Vcc=5.0V, 125°C) |
| Абс. макс. напряжение питания | 7.0V |
| Supply voltage absolute min | -0.5V |
| Output leakage current low max | -0.5uA (typical), -10.0uA (max) |
| Output leakage current high max | 0.5uA (typical), 10.0uA (max) |
| Номинальное напряжение питания | 5 |
