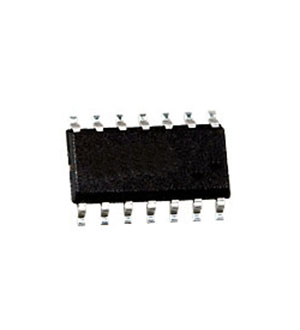

ЭКФ1533ЛА10, (D)SN74ALS12AD)(98-01)
У поставщика
ПроизводительИнтеграл
У поставщиков
59 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:59 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,91 |
| от 10 | 16,15 |
| от 100 | 8,28 |
Описание
Микросхема ЭКФ1533ЛА10 производства «Интеграл» — это шесть логических инверторов (элементов НЕ) с открытым коллектором на выходе. Работает при напряжении питания 5 В, выполнена в корпусе DIP-14 для монтажа в отверстия. Применяется в промышленной автоматике и цифровых устройствах на логике ТТЛ.
Технические характеристики
| Масса макс. | 1g |
| Описание | Six logic inverters (NOT gates) with open collector output, high drive capability |
| Тип выхода | open collector |
| Логическое семейство | 1533 (equivalent to TTL LS) |
| Тип упаковки | 201.14-1 / 4306.14-А (14-pin DIP similar) |
| Название компонента | КР1533ЛН10/КФ1533ЛН10/ЭКФ1533ЛН10 |
| Способ монтажа | THT (through-hole, likely DIP) |
| Число затворов | 6 |
| Диапазон питания | 4.5V to 5.5V |
| Входная емкость макс. | 5pF |
| Макс. выходная емкость | 8pF |
| Ном. напряжение питания | 5V |
| Макс. ток утечки | 0.1mA |
| Input current low level max | 0.1mA |
| Диап. раб. темп. | -10°C to +70°C |
| Input current high level max | 20µA |
| Output voltage low level max | 0.5V |
| Input voltage low level range | 0V to 0.8V |
| Output voltage high level min | 2.5V |
| Input voltage high level range | 2V to 5.5V |
| Maximum output voltage applied | 5.5V |
| Electrostatic discharge threshold | 200V |
| Anti ring diode forward voltage max | 1.5V |
| Supply current low level output max | 12mA |
| Supply current high level output max | 3mA |
| Propagation delay time high to low max | 10ns |
| Propagation delay time low to high max | 30ns |
