Клеммник 2 конт. шаг 9.52 мм модульный, вертик. на плату, высота H = 21.5 мм (глубина 12.5 мм), пров. 24-10AWG/ до 4.0 кв.мм, до 600В/30А, зеленый изол.
У поставщика
У поставщиков
5 шт.
Норм. уп.: 250
Описание

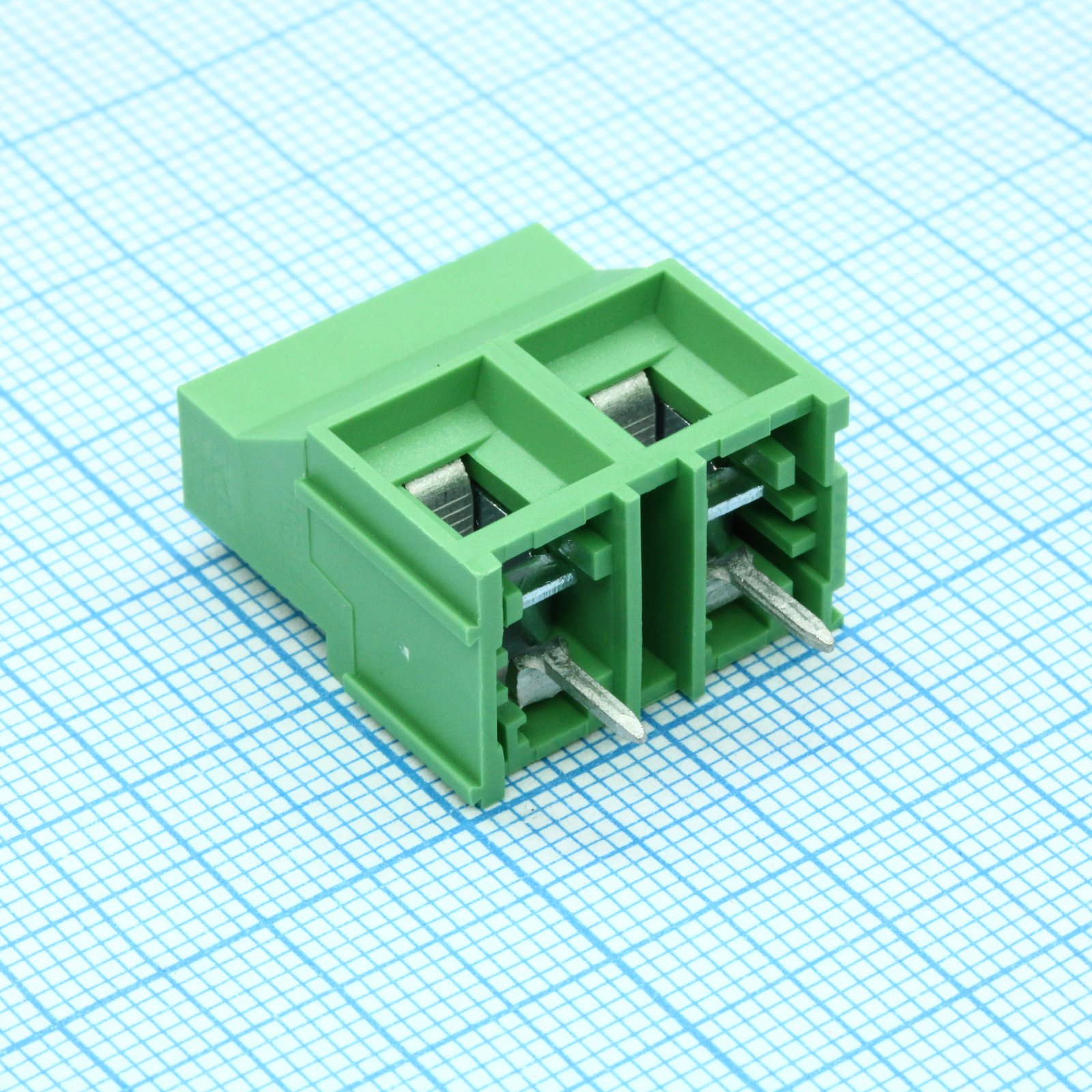

Клеммник DINKLE EK950V-02P — это модульный двухконтактный разъем с шагом 9.52 мм для вертикального монтажа на плату. Модель рассчитана на провод сечением до 4.0 кв.мм (24-10 AWG) и допускает напряжение до 600В при токе до 30А. Корпус высотой 21.5 мм и глубиной 12.5 мм выполнен из зеленого изоляционного материала. Подходит для силовых цепей и промышленной автоматики, где требуется надежное винтовое соединение.
Технические характеристики
| Количество контактов | 2 |
| Шаг | 9.52mm |
| Монтаж | Выводной |
| Глубина | 12.5mm |
| Высота | 21.5mm |
| Момент | 0.50 N-m |
| Размер винта | M3 |
| Тип корпуса | Terminal block, vertical |
| Импульсное напряжение | 2.2/3/4 kV |
| Ном. ток | 5A/30A (UL), 32A (IEC) |
| Ном. напряжение | 300V/5A (UL), 600V/30A (UL), 750V/32A (IEC) |
| Цвет изолятора | Зелёный |
| Число полюсов | 2 |
| Длина зачистки | 6-7mm |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | — |
| Описание (англ.) | шаг: 9.50мм, пров: 4.00мм.кв, 300V, 30A, 2 конт., винт верт., h = 21.50мм |
| Сечение жёсткого проводника | 0.5-4.0 mm² (26-10 AWG) |
| Сечение гибкого проводника | 0.5-4.0 mm² (26-10 AWG) |
