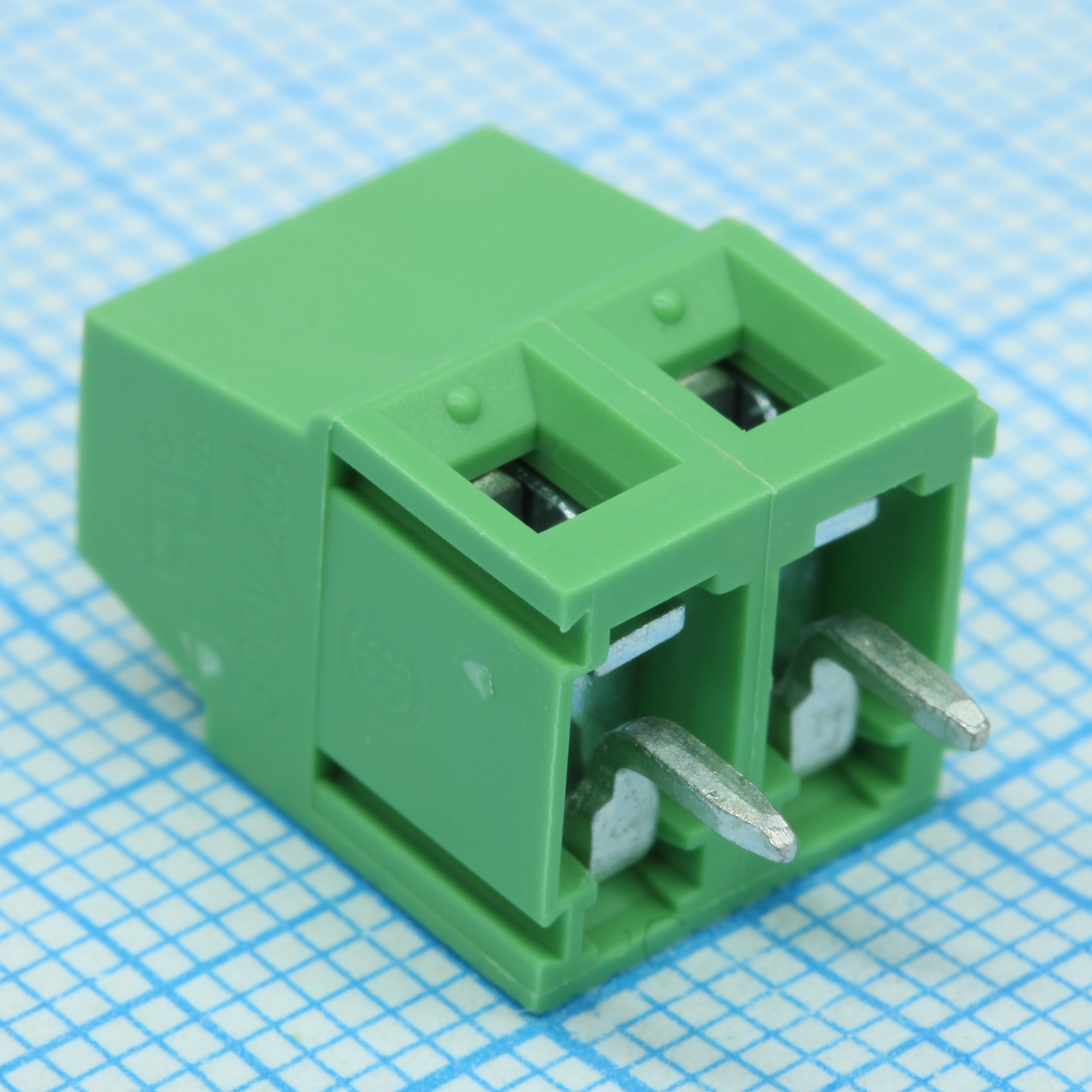

Клеммник EK508V-02P
У поставщика
У поставщиков
130 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт27,90 ₽
Сумма837,00 ₽
+ доплата 490,00 ₽
В наличии130 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 69 — 25,33 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 837,00 ₽. До заказа без доплаты не хватает 16 463,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 837,00 ₽
Описание
Клеммник EK508V-02P от DINKLE — это винтовой соединитель для печатных плат. Модель рассчитана на два контакта и применяется для надёжного монтажа проводников в промышленной автоматике и распределительных щитах. Конструкция обеспечивает простой и безопасный ввод проводов без специального инструмента.
Технические характеристики
| Серия | EK508V-XXP |
| Количество контактов | 2 |
| Шаг | 5.08mm |
| Монтаж | Выводной |
| Класс горючести | UL94 V0 |
| Цвет | Green (default) |
| Уровень | Single level |
| Ширина | 10mm |
| Высота | 13.8mm |
| Корпус | клеммная колодка для печатной платы |
| Категория | PCB Terminal Blocks |
| Описание | PCB Terminal Blocks, Screw Connection |
| Тип фиксации | Нет |
| Номинальный момент | 0.5N.m |
| Резьба винта | M2.5 |
| Формула длины | 5.08*(P-1)+5.08 mm |
| Размеры пинов | 0.8x1.0mm |
| Длина зачистки | 7~8mm |
| Метод соединения | винтовое |
| Защита пальцев | Да |
| Диаметр отверстия PCB | 1.6mm |
| Номин. ток IEC | 24A |
| Ном. напр. IEC | 250V |
| Материал проводника | Медный сплав |
| Материал изоляции | PA |
| Кол-во позиций | 02P~24P |
| Сопр. изоляции | ≥500MΩ at DC 500V |
| Rated voltage ii 2 iec | 630V |
| Rated voltage iii 2 iec | 320V |
| Rated voltage iii 3 iec | 250V |
| Vde approval wire range | 0.5~2.5mm² |
| Тип упаковки | Bulk (россыпь) |
| Slotted screwdriver size | 0.6x3.5mm |
| Группа материала изоляции | I |
| Макс. раб. темп. | 120°C |
| Мин. раб. темп. | -40°C |
| Ном. импульсное напряжение II/2 | 4KV |
| Vde approval rated current | 24A |
| Vde approval rated voltage | 250V |
| Ном. импульсное напряжение III/2 | 4KV |
| Ном. импульсное напряжение III/3 | 4KV |
| Plating of conductor surface | лужёный |
| Rated current ul cul group b | 20A |
| Rated current ul cul group d | 10A |
| Rated voltage ul cul group b | 300V |
| Rated voltage ul cul group d | 300V |
| Описание (англ.) | Клеммник 2 конт. шаг 5.08 мм модульный, вертик. на плату, H = 13.8 мм, пров. под винт/микролифт (пров. 24-12AWG/ до 2.5 кв.мм), до 300В/20А, зеленый изол. |
| Ul recognized wire range group b | 24~12AWG |
| Ul recognized wire range group d | 24~12AWG |
| Макс. сечение одножильного | 2.5mm² |
| Мин. сечение одножильного | 0.14mm² |
| Cul recognized wire range group b | 24~12AWG |
| Cul recognized wire range group d | 24~12AWG |
| Ul recognized rated current group b | 20A |
| Ul recognized rated current group d | 10A |
| Ul recognized rated voltage group b | 300V |
| Ul recognized rated voltage group d | 300V |
| Conductor cross section stranded max | 2.5mm² |
| Conductor cross section stranded min | 0.14mm² |
| Cul recognized rated current group b | 20A |
| Cul recognized rated current group d | 10A |
| Cul recognized rated voltage group b | 300V |
| Cul recognized rated voltage group d | 300V |
| Max solid wire connection awg ul cul | 12AWG |
| Min solid wire connection awg ul cul | 30AWG |
| Max stranded wire connection awg ul cul | 12AWG |
| Min stranded wire connection awg ul cul | 30AWG |
| Two conductors same cross section solid max | 1.5mm² |
| Two conductors same cross section solid min | 0.5mm² |
| Two conductors same cross section stranded max | 0.75mm² |
| Two conductors same cross section stranded min | 0.5mm² |
| Conductor cross section flexible with ferrule with plastic sleeve max | 1.5mm² |
| Conductor cross section flexible with ferrule with plastic sleeve min | 0.25mm² |
| Conductor cross section flexible with ferrule without plastic sleeve max | 1.5mm² |
| Conductor cross section flexible with ferrule without plastic sleeve min | 0.25mm² |
