Клеммник 3 конт. шаг 5.08 мм модульный на плату, каб. ввод 45 град., H = 15.5 мм, микролифт (пров. 24-12AWG/ до 2.5 кв.мм), до 300В/20А, зеленый изол.
У поставщика
У поставщиков
3 609 шт.
Норм. уп.: 200
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт17,81 ₽
дешевле всех
Сумма534,30 ₽
+ доплата 750,00 ₽
В наличии2 889 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 30 штюрлицам и ИП
Склад 13срок до недели
Цена за шт32,05 ₽
Сумма961,50 ₽
+ доплата 490,00 ₽
В наличии720 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 60 — 29,20 ₽ (−9%)
Заказ со склада «Склад 16» с этой позицией — 534,30 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
30 шт · Склад 16 · 534,30 ₽
Описание

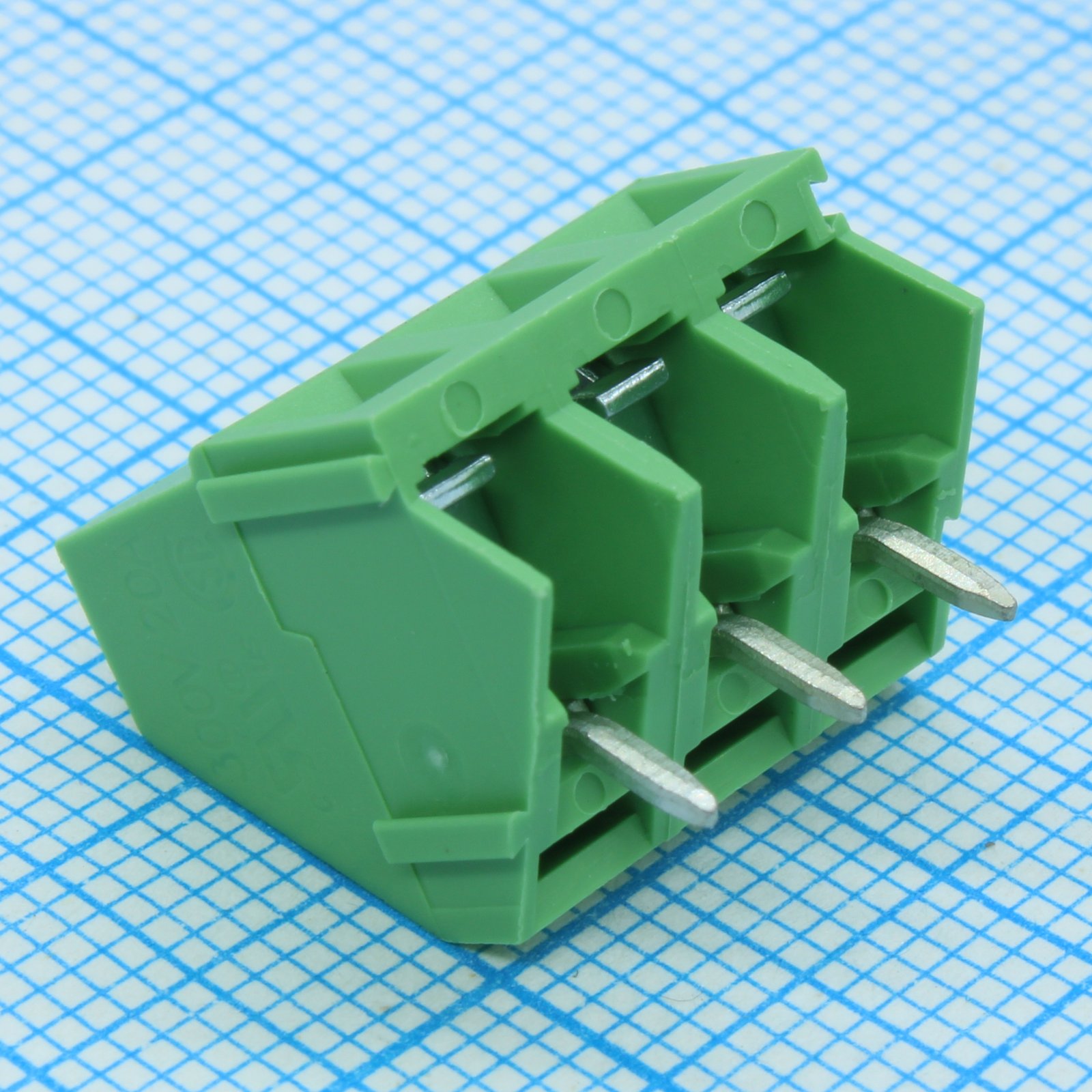

Клеммник DINKLE EK508A-03P — это модульный винтовой соединитель на плату с 3 контактами и шагом 5.08 мм. Модель отличается кабельным вводом под углом 45 градусов и высотой 15.5 мм, что удобно для компактного монтажа. Конструкция «микролифт» обеспечивает надежное соединение проводов сечением до 2.5 кв.мм (24-12 AWG). Зеленый изолированный корпус рассчитан на ток до 20 А и напряжение до 300 В, что делает его подходящим для силовых цепей и промышленной автоматики.
Технические характеристики
| Серия | EK508A-XXP |
| Количество контактов | 3 |
| Шаг | 5.08mm |
| Монтаж | Выводной |
| Класс горючести | UL94 V0 |
| Цвет | Зелёный |
| Уровень | Single level |
| Ширина | 13.9mm |
| Высота | 15.5mm |
| Длина | 5.08*P mm |
| Категория | PCB Terminal Blocks |
| Сертификаты | UL Recognized, CUL Recognized, CSA, VDE Approval |
| Описание | PCB Terminal Blocks, Screw Connection |
| Артикул | EK508A-03P |
| Тип фиксации | Нет |
| Номинальный момент | 0.5N.m |
| Резьба винта | M2.5 |
| Csa wire range | 24~12AWG |
| Размеры пинов | 0.8*1mm |
| Vde wire range | 0.14~2.5mm² |
| Длина зачистки | 7~8mm |
| Метод соединения | винтовое |
| Ном. ток CSA | 10A |
| Ном. напряжение CSA | 300V |
| Защита пальцев | Да |
| Диаметр отверстия PCB | 1.6~1.7mm |
| Номин. ток IEC | 24A |
| Ном. напр. IEC | 320V |
| Vde rated current | 24A |
| Номинальное напряжение VDE | 250V |
| Материал проводника | Медный сплав |
| Материал изоляции | PA |
| Кол-во позиций | 02P~25P |
| Сопр. изоляции | ≥500MΩ at DC 500V |
| Rated voltage ii 2 iec | 630V |
| Rated voltage iii 2 iec | 320V |
| Rated voltage iii 3 iec | 250V |
| Тип упаковки | Bulk (россыпь) |
| Slotted screwdriver size | 0.6x3.5mm |
| Группа материала изоляции | I |
| Макс. раб. темп. | 120°C |
| Мин. раб. темп. | -40°C |
| Ном. импульсное напряжение II/2 | 4KV |
| Ном. импульсное напряжение III/2 | 4KV |
| Ном. импульсное напряжение III/3 | 4KV |
| Plating of conductor surface | лужёный |
| Rated current ul cul group b | 20A |
| Rated current ul cul group d | 10A |
| Rated voltage ul cul group b | 300V |
| Rated voltage ul cul group d | 300V |
| Описание (англ.) | Клеммник 3 конт. шаг 5.08 мм модульный на плату, каб. ввод 45 град., H = 15.5 мм, микролифт (пров. 24-12AWG/ до 2.5 кв.мм), до 300В/20А, зеленый изол. |
| Ul recognized wire range group b | 24~12AWG |
| Ul recognized wire range group d | 24~12AWG |
| Макс. сечение одножильного | 2.5mm² |
| Мин. сечение одножильного | 0.14mm² |
| Cul recognized wire range group b | 24~12AWG |
| Cul recognized wire range group d | 24~12AWG |
| Ul recognized rated current group b | 20A |
| Ul recognized rated current group d | 10A |
| Ul recognized rated voltage group b | 300V |
| Ul recognized rated voltage group d | 300V |
| Conductor cross section stranded max | 2.5mm² |
| Conductor cross section stranded min | 0.14mm² |
| Cul recognized rated current group b | 20A |
| Cul recognized rated current group d | 10A |
| Cul recognized rated voltage group b | 300V |
| Cul recognized rated voltage group d | 300V |
| Max solid wire connection awg ul cul | 12AWG |
| Min solid wire connection awg ul cul | 24AWG |
| Max stranded wire connection awg ul cul | 12AWG |
| Min stranded wire connection awg ul cul | 24AWG |
| Two conductors same cross section solid max | 1mm² |
| Two conductors same cross section solid min | 0.14mm² |
| Two conductors same cross section stranded max | 0.75mm² |
| Two conductors same cross section stranded min | 0.14mm² |
| Conductor cross section flexible with ferrule with plastic sleeve max | 1.5mm² |
| Conductor cross section flexible with ferrule with plastic sleeve min | 0.25mm² |
| Conductor cross section flexible with ferrule without plastic sleeve max | 1.5mm² |
| Conductor cross section flexible with ferrule without plastic sleeve min | 0.25mm² |
