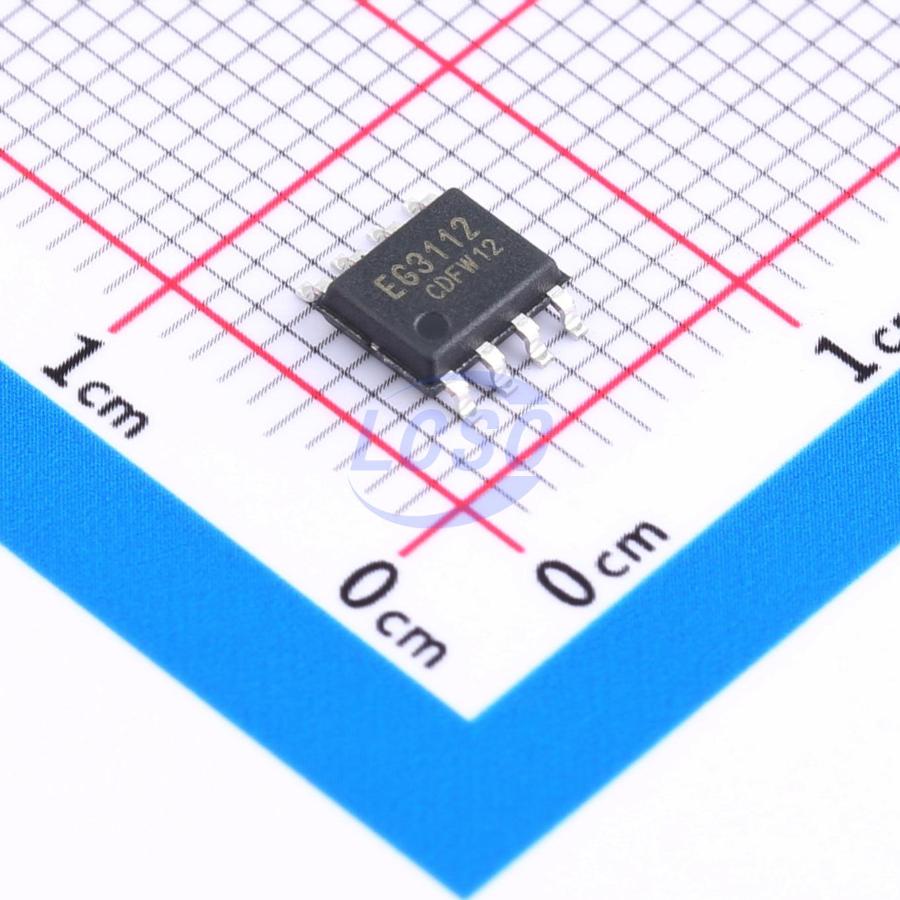

EG3112
У поставщика
ПроизводительEG MICRO
КатегорияДрайверы MOSFET и IGBT
У поставщиков
3 972 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:3 972 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,19 |
| от 109 | 33,54 |
| от 179 | 31,47 |
| от 301 | 29,84 |
| от 499 | 28,65 |
Описание
EG3112 от EG MICRO — высоковольтный драйвер верхнего и нижнего плеча MOSFET и IGBT в корпусе SOP-8 для поверхностного монтажа. Работает с напряжением до 600 В, питание 2,8–20 В, частота переключения до 500 кГц, встроенная защита от сквозных токов (dead time 100 нс). Подходит для импульсных источников питания, преобразователей и схем управления силовой электроникой.
Технические характеристики
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Dead time | 100ns |
| Fall time low | 80ns |
| Макс. частота | 500kHz |
| Rise time low | 120ns |
| Fall time high | 80ns |
| Rise time high | 120ns |
| Время пайки | 10s |
| Voltage ho max | VS-0.3V to VB+0.3V |
| Voltage lo max | -0.3V to VCC+0.3V |
| Voltage vb max | 600V |
| Voltage vs max | VB-20V to VB+0.3V |
| Voltage hin max | -0.3V to VCC+0.3V |
| Voltage lin max | -0.3V to VCC+0.3V |
| Входной ток низкого уровня | -20uA |
| Ток покоя | 5uA |
| Turn on delay low | 280ns |
| Voltage vcc range | 2.8V-20V |
| Входной ток высокого уровня | 20uA |
| Turn off delay low | 125ns |
| Turn on delay high | 250ns |
| Current output sink | 2.5A |
| Input low threshold | 1.0V |
| Turn off delay high | 180ns |
| Input high threshold | 2.5V |
| Current output source | 2A |
| Температура пайки | 300°C |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -45°C |
| Internal pulldown resistor | 200kΩ |
