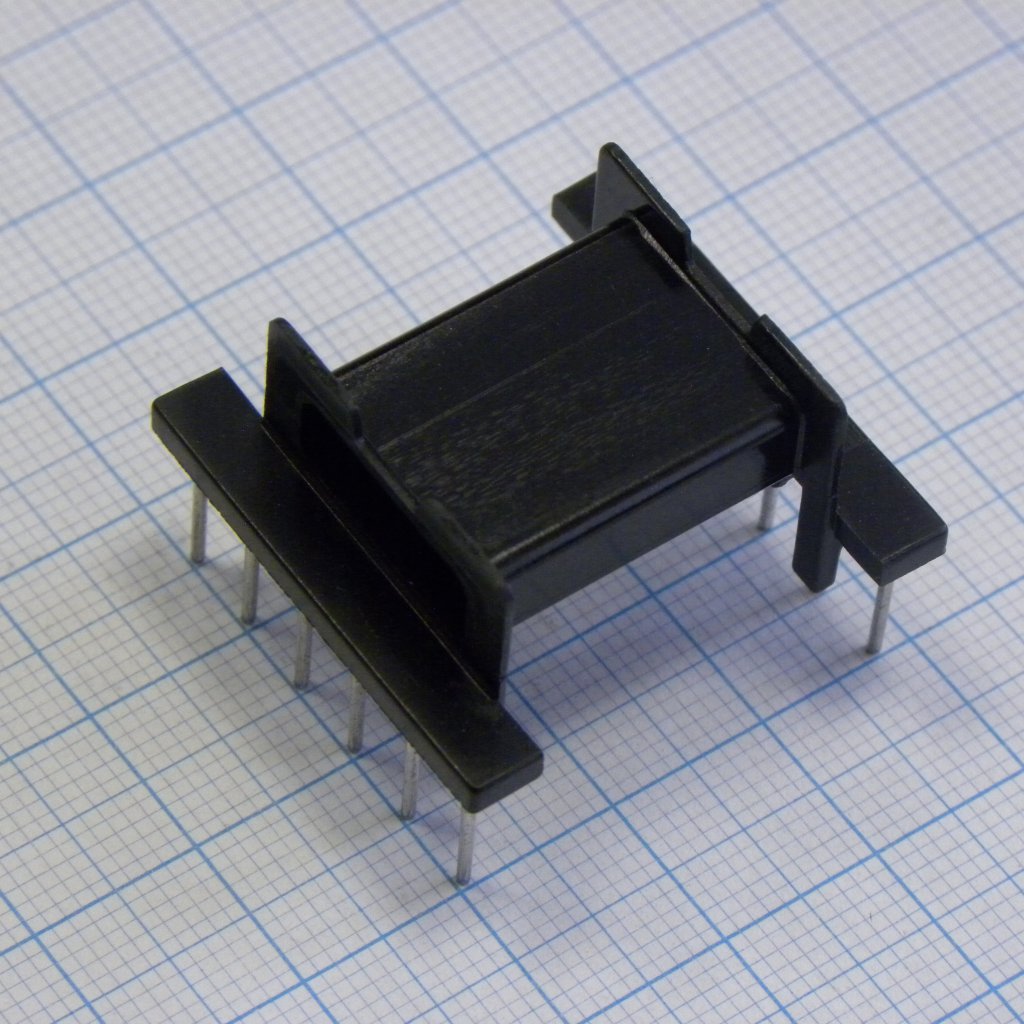

Каркас горизонтальный для сердечника EFD30 1 секция 12 выводов
У поставщика
ПроизводительShinhom
У поставщиков
2 868 шт.
Норм. уп.: 400
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт17,26 ₽
Сумма863,00 ₽
+ доплата 490,00 ₽
В наличии2 868 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 113 — 15,44 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 863,00 ₽. До заказа без доплаты не хватает 16 437,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 863,00 ₽
Описание
Каркас горизонтальный для сердечника EFD30 от Shinhom. Это односекционная модель с 12 выводами, предназначенная для намотки трансформаторов и дросселей. Компонент поставляется россыпью, подходит для промышленной автоматики и импульсных источников питания.
Технические характеристики
| Дата | 2022-04-27 |
| Тип монтажа | THT |
| Секции | 1 |
| Тип сердечника | EFD30 |
| Кол-во выводов | 12 |
| Шаг выводов | 5.0mm |
| Рейтинг UL | UL 94V-0 |
| Размер A | 21.9mm |
| Размер B | 20.5mm |
| Размер D | 21.8mm |
| Размер 16 | 2mm |
| Производитель | SHAANXISHINHOM ENTERPRISE CO,LTD |
| Материал контакта | CP Wire |
| Размер 5,0 | 5.0mm |
| Тип компонента | Bobbin |
| Dimension 16 6 | 2.46mm |
| Dimension 17 5 | 17.5mm |
| Dimension 30 0 | 30.0mm |
| Dimension D 31 | 31.0mm |
| Материал каркаса | Phenolic |
| Допуск угла | ±1° |
| Pin tension load | 1.0KG/MIN |
| Dimension 5 0 x10 | 5.0mm (X10) |
| Конфиг. выводов | 6+6 |
| Tolerance 0 to 10 | ±0.2mm |
| Tolerance over 20 | ±0.5mm |
| Tolerance 10 to 20 | ±0.3mm |
| Примечание | каркас гор. 1секц. 12выв. |
| Тип упаковки | Bulk (россыпь) |
| Tolerance 0 to 10 precision | ±0.08mm |
| Tolerance over 20 precision | ±0.25mm |
| Tolerance 10 to 20 precision | ±0.15mm |
| Описание (англ.) | Horizontal frame for EFD30 1 section 12 pins |
