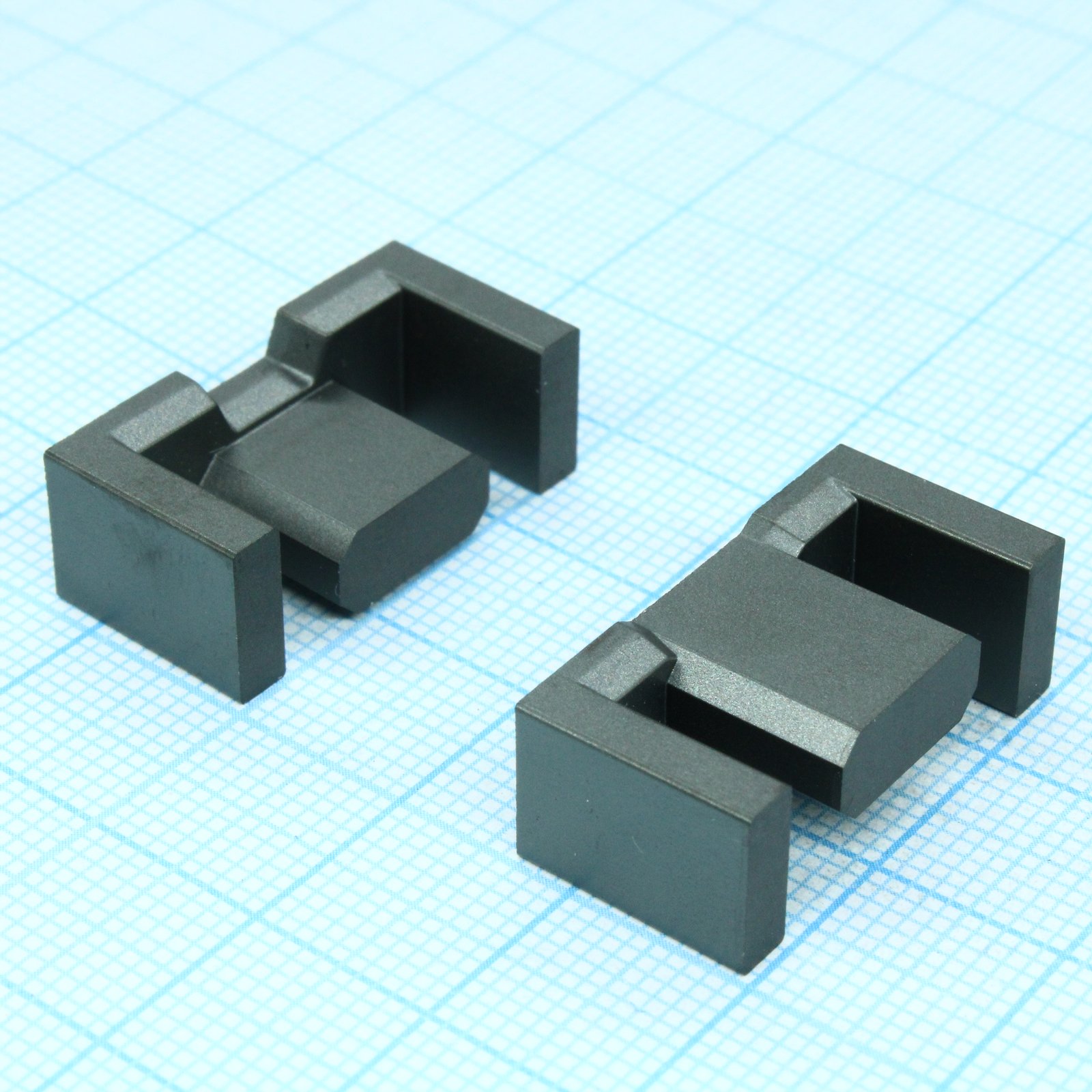

Сердечник ферритовый EFD25 P3 25x12.5x9.1мм; Al=2000nH; без зазора комплект 2шт
У поставщика
ПроизводительShinhom
У поставщиков
2 шт.
Норм. уп.: 720
Описание
Сердечник ферритовый EFD25 P3 от Shinhom — комплект из двух половинок без зазора, предназначенный для высокочастотных трансформаторов и дросселей. Форм-фактор EFD25 (25x12.5x9.1 мм) обеспечивает компактность и эффективное рассеивание тепла. Материал P3 с индуктивностью Al=2000 нГн подходит для импульсных источников питания и преобразователей напряжения.
Технические характеристики
| Зазор | Нет |
| Вес | 16 g |
| Al value | 2000 nH/N² |
| Материал | P3 |
| Количество | 2 pieces |
| Тип сердечника | EFD25 |
| Размеры | A: 25±0.65 mm; B: 12.5±0.2 mm; D: 9.1±0.3 mm; F: 5.2±0.2 mm; G: 11.4±0.3 mm; H: 9.3±0.25 mm |
| Core factor | 1.00 mm⁻³ |
| Effective area | 58.0 mm² |
| Effective length | 57.0 mm |
| Effective volume | 3300 mm³ |
| Примечание | пара |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | Ferrite Core EFD25 P3 (pairs) |
