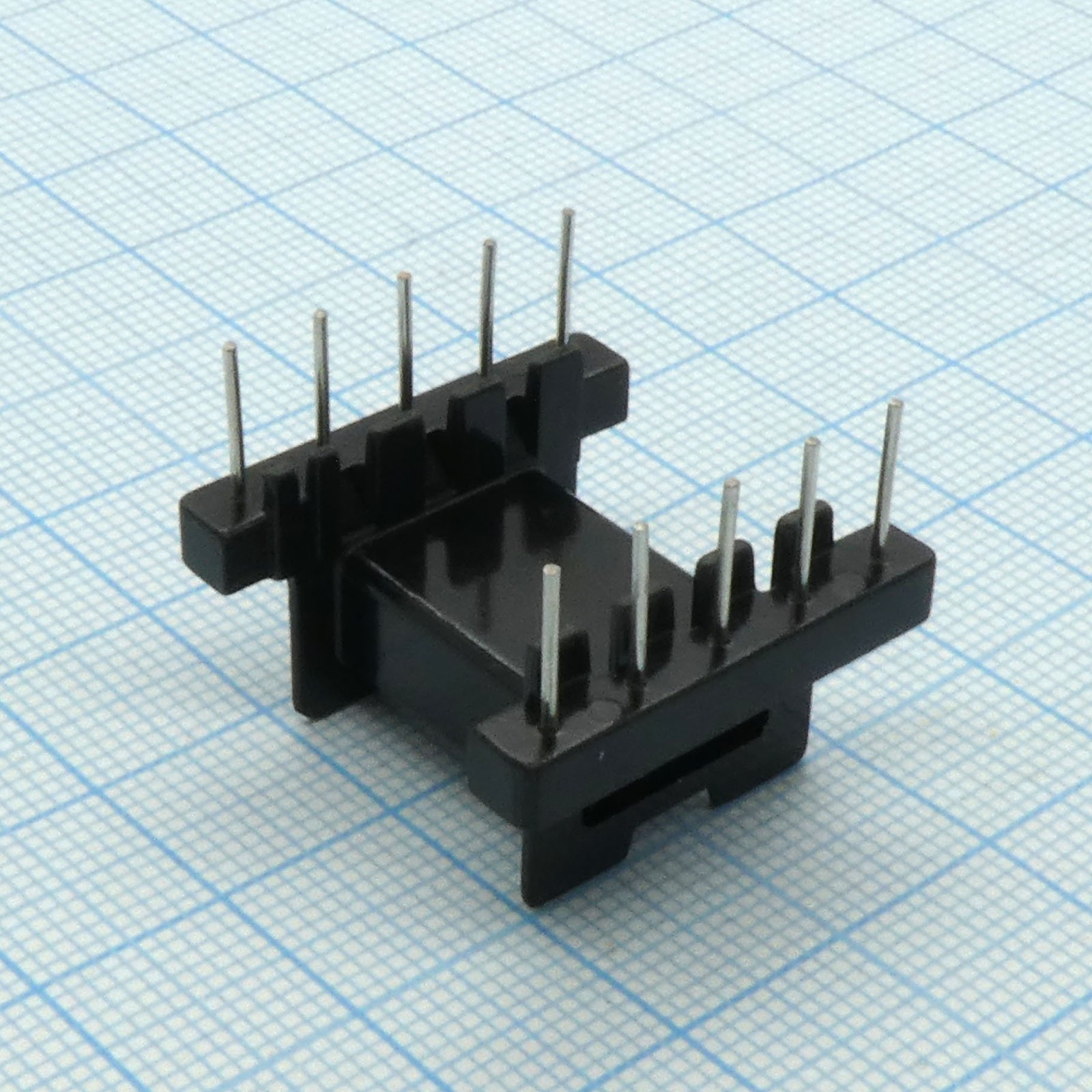

Каркас горизонтальный для сердечника EFD25 1 секция 10 выводов
У поставщика
ПроизводительShinhom
У поставщиков
230 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт17,86 ₽
Сумма893,00 ₽
+ доплата 490,00 ₽
В наличии230 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 118 — 15,96 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 893,00 ₽. До заказа без доплаты не хватает 16 407,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 893,00 ₽
Описание
Горизонтальный каркас для сердечника EFD25 от Shinhom. Модель имеет одну секцию и 10 выводов для монтажа. Каркас поставляется россыпью, минимальная партия — 21 штука. Применяется в сборке трансформаторов и дросселей для блоков питания и промышленной автоматики.
Технические характеристики
| Серия | EFD25 |
| Тип монтажа | THT |
| Секции | 1 |
| Кол-во выводов | 10 |
| Шаг выводов | 5.00mm |
| Рейтинг UL | UL 94V-0 |
| Размеры | A: 17.90mm; B: 12.80mm; C: 11.70mm; D: 1.00mm; E: 18.00mm; F: 0.70mm; G: 5.00mm; H: 12.00mm; I: 16.50mm; J: 5.50mm; K: 7.20mm; Индуктивность: 22.50mm; M: 2.00mm; N: 6.5 ± 0.5mm; O: 25.00mm; P: 25.00mm |
| Допуски | Угол: ±1°; Linear 0 to 10: ±0.2 (X.X), ±0.08 (X.XX); Linear over 20: ±0.5 (X.X), ±0.25 (X.XX); Linear 10 to 20: ±0.3 (X.X), ±0.15 (X.XX) |
| Дата чертежа | 2022-04-27 |
| Производитель | SHAANXISHINHOM ENTERPRISE CO,LTD |
| Материал контакта | CP Wire |
| Тип компонента | Bobbin |
| Материал каркаса | Phenolic |
| Pin tension load | 1.0KG/MIN |
| Примечание | 1шт |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Horizontal frame for EFD25 1 section 10 pins |
