Сердечник ферритовый EFD20 P3 20x10x6.65мм; Al=1300nH; без зазора комплект 2шт
У поставщика
ПроизводительShinhom
У поставщиков
809 шт.
Норм. уп.: 225
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,96 ₽
Сумма748,00 ₽
+ доплата 490,00 ₽
В наличии809 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 82 — 14,03 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 748,00 ₽. До заказа без доплаты не хватает 16 552,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 748,00 ₽
Описание

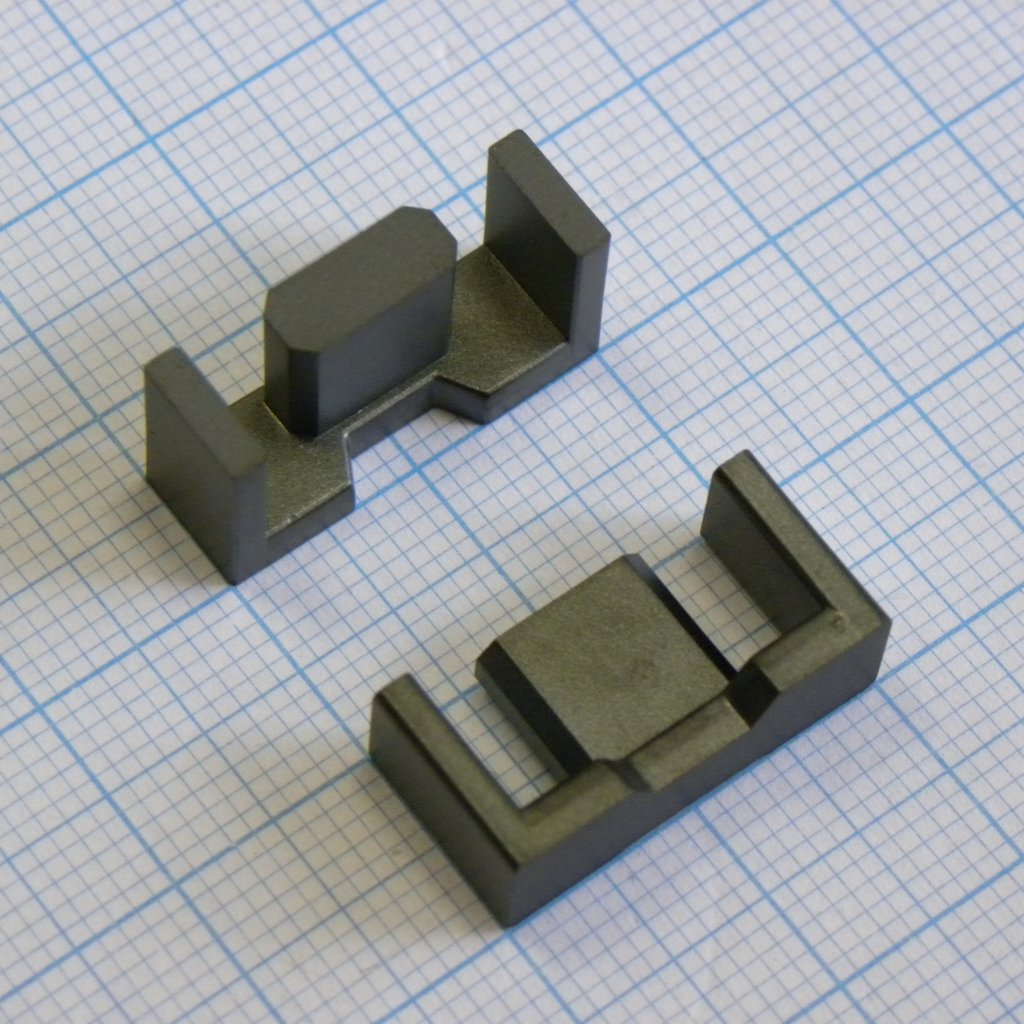

Сердечник ферритовый EFD20 P3 от Shinhom — комплект из двух половинок без зазора, предназначенный для высокочастотных трансформаторов и дросселей. Форм-фактор EFD20 (20x10x6.65 мм) обеспечивает компактность и эффективное рассеивание тепла. Материал P3 с индуктивностью Al=1300 нГн подходит для импульсных источников питания и преобразователей.
Технические характеристики
| Тип | EFD TYPE CORES |
| Примечания | Al value listed for P2 material; P3 material available. Core set 2 pcs. |
| Корпус | EFD20 |
| Материал | P3 |
| Тип монтажа | THT |
| Тип сердечника | EFD20 |
| Размеры мм | A: 20±0.55; B: 10.0±0.2; D: 6.65±0.3; F: 3.6±0.2; G: 8.90±0.3; H: 7.7±0.25; C1: 15.4±0.50 |
| Effective parameters | Le mm: 47.0; Ae mm2: 31.0; C1 mm3: 1.52; Ve mm3: 1460; Вес г: 70; Al nH per N2: 1300(p2) |
| Примечание | пара |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | Ferrite Core EFD20 P3 (pairs) |
