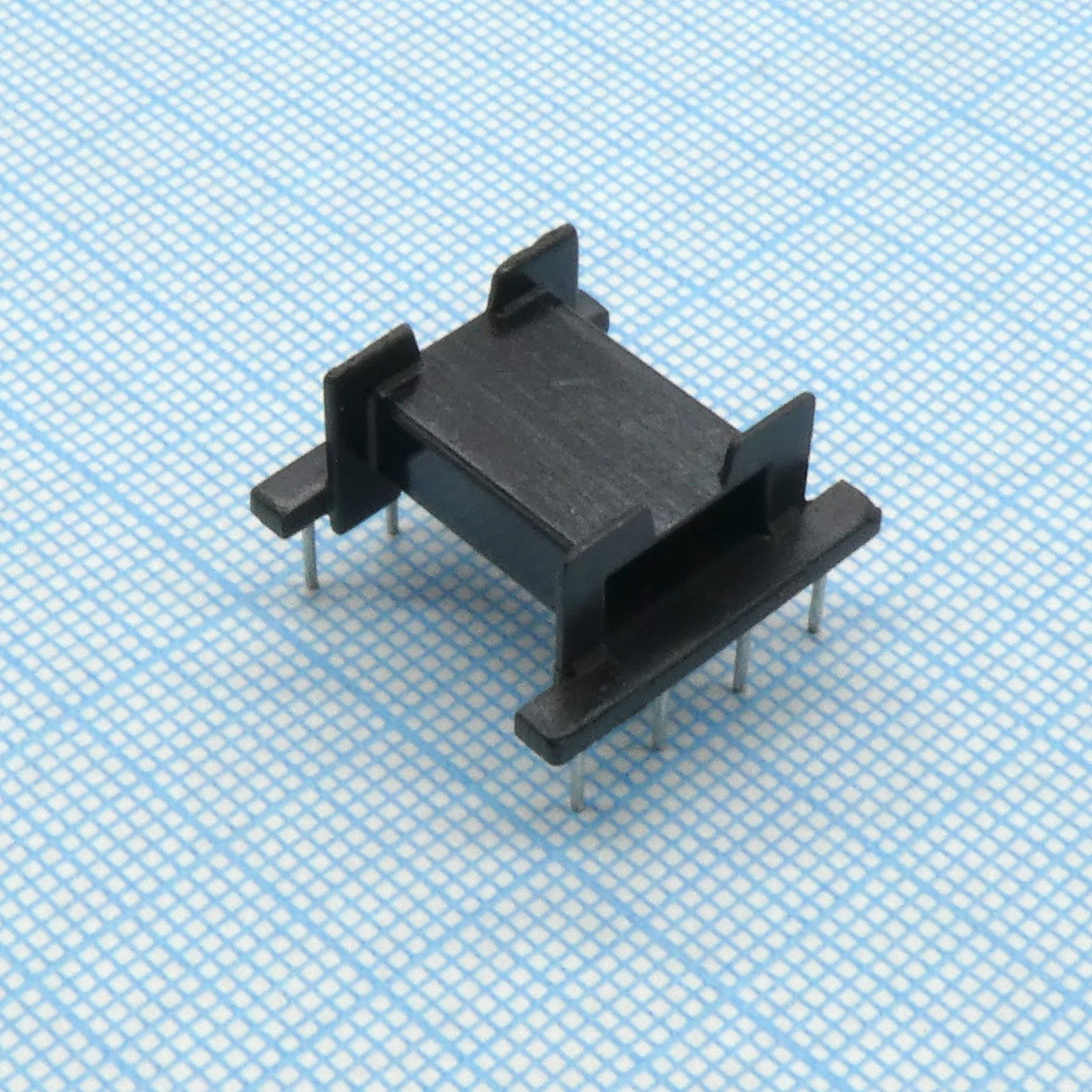

Каркас горизонтальный для сердечника EFD20 1 секция 8 выводов
У поставщика
ПроизводительShinhom
У поставщиков
5 091 шт.
Норм. уп.: 10000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13,73 ₽
Сумма1 373,00 ₽
+ доплата 490,00 ₽
В наличии5 091 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 144 — 12,18 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 1 373,00 ₽. До заказа без доплаты не хватает 15 927,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 373,00 ₽
Описание
Каркас горизонтальный для сердечника EFD20 от Shinhom. Это односекционная модель с 8 выводами, упакована россыпью. Подходит для сборки трансформаторов и дросселей в импульсных блоках питания.
Технические характеристики
| Материал | phenolformaldehyde (PF), glass-reinforced, flame retardant UL94 V-0 |
| Тип монтажа | THT |
| Max width | 21.2mm |
| Макс. длина | 20.2mm |
| Area product | 818mm⁴ |
| Диаметр штыря | 0.6mm |
| Материал контакта | copper-tin alloy (CuSn), Ni flash, tin (Sn) plated |
| Winding area | 26.4mm² |
| Паяемость | 235°C, 2s |
| Тип компонента | coil former (bobbin) |
| Кол-во выводов | 8 |
| Совместимость ядра | EFD20 |
| Количество секций | 1 |
| Примечание | каркас 1сек 8выв |
| Minimum winding width | 13.2mm |
| Average length of turn | 36.5mm |
| Термостойкость пайки | 350°C, 3.5s |
| Тип упаковки | Bulk (россыпь) |
| Раб. темп. макс. | 180°C |
| Описание (англ.) | Horizontal frame for EFD20 1 section 8 pins |
