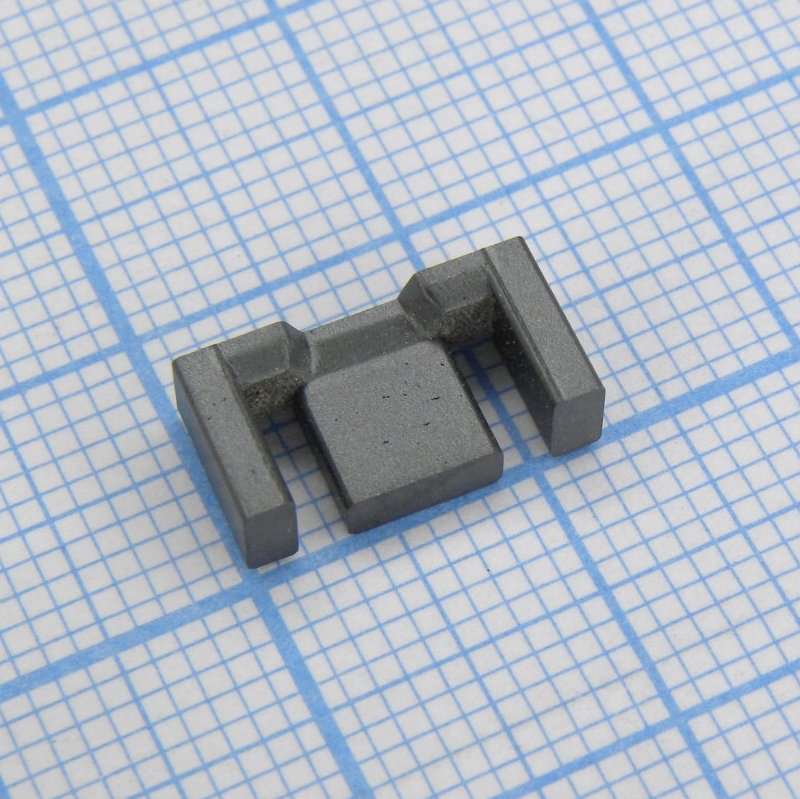

Сердечник ферритовый EFD12 P3 12,5х6,2х3,5мм комплект 2шт
У поставщика
ПроизводительShinhom
У поставщиков
4 765 шт.
Норм. уп.: 490
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт5,23 ₽
Сумма1 046,00 ₽
+ доплата 490,00 ₽
В наличии4 765 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 339 — 4,88 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 046,00 ₽. До заказа без доплаты не хватает 16 254,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 046,00 ₽
Описание
Сердечник ферритовый EFD12 P3 от Shinhom — комплект из двух половинок для сборки трансформатора или дросселя. Типоразмер EFD12 (12,5х6,2х3,5 мм) обеспечивает компактность и эффективное рассеивание тепла. Применяется в импульсных источниках питания, преобразователях напряжения и высокочастотных фильтрах.
Технические характеристики
| Вес | 1.8 g |
| Корпус | EFD12 |
| Материал | P3 (AL value not provided in datasheet) |
| Тип монтажа | THT (typical for core with bobbin) |
| Размеры | Dim1: 12.5±0.3 mm; Dim2: 6.20±0.2 mm; Dim3: 3.50±0.2 mm; Dim4: 2.0±0.2 mm; Dim5: 5.40±0.25 mm; Dim6: 4.55±0.20 mm; Dim7: 9.00±0.25 mm |
| Производитель | Shinhom Electronics |
| Тип компонента | EFD12 ferrite core |
| Datasheet link | http://www.shinhom.com |
| Effective parameters | Ae: 11.4 mm^2; C1: 2.50 mm^-3 (likely mm^-1); Le: 28.5 mm; Ve: 325 mm^3; Al P2: 800 nH/N^2; Al P3: не указано |
| Примечание | пара |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | Core EFD12 |
