Клеммник 3 конт. шаг 3.81 мм, вертик. на плату, H = 16.2 мм, микролифт (пров. 30-16AWG/ до 1.5 кв.мм), до 300В/12А, зеленый изол.
У поставщика
У поставщиков
680 шт.
Норм. уп.: 250
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт26,64 ₽
Сумма532,80 ₽
+ доплата 750,00 ₽
В наличии617 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 20 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии63 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
продаётся от 25 штпри 25 — 29,15 ₽
Заказ со склада «Склад 16» с этой позицией — 532,80 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
20 шт · Склад 16 · 532,80 ₽
Описание

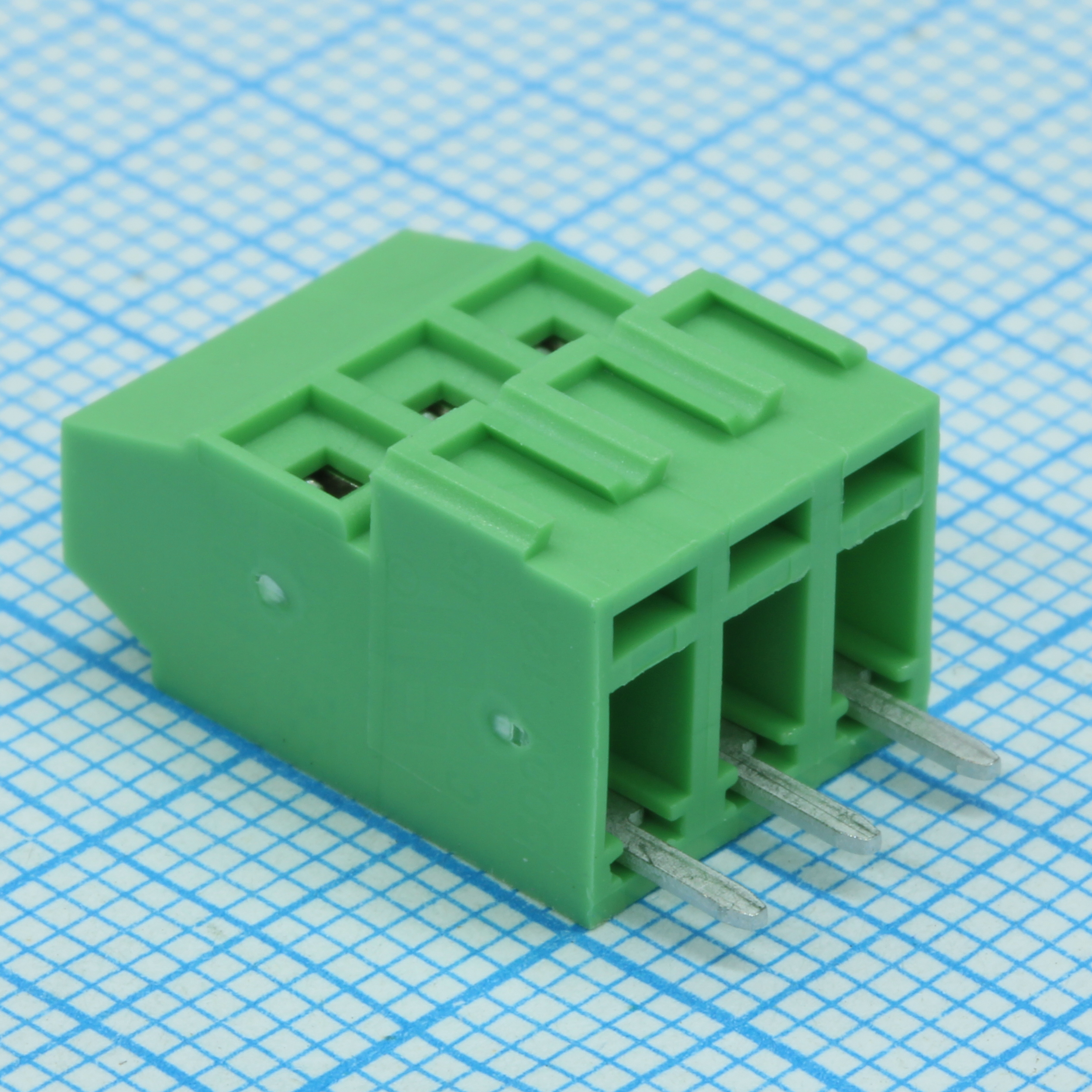

Клеммник DINKLE EEK381V-03P — это трехконтактный разъем с шагом 3.81 мм для вертикального монтажа на плату. Модель выполнена в зеленом изоляционном корпусе высотой 16.2 мм и поддерживает подключение проводов сечением до 1.5 кв.мм (30-16 AWG) по технологии микролифт. Предназначен для надежного соединения цепей в промышленной автоматике и распределительных устройствах.
Технические характеристики
| Количество контактов | 3 |
| Номинальный ток | 12 А |
| Номинальное напряжение | 300 В |
| Шаг | 3.81mm |
| Монтаж | Выводной |
| Класс горючести | UL94 V0 |
| Цвет | Зелёный |
| Уровень | Single level |
| Ширина | 9.53mm |
| Высота | 16.2mm |
| Длина | 11.43mm |
| Корпус | клеммная колодка для печатной платы |
| Покрытие | лужёный |
| Описание | PCB terminal block, 3 positions, screw connection, vertical |
| Тип фиксации | Нет |
| Номинальный момент | 0.2N.m |
| Резьба винта | M2 |
| Название компонента | EEK381V-03P |
| Размеры пинов | 0.5mm x 0.9mm |
| Диапазон проводов AWG | 30~16 AWG |
| Ном. напр. UL | 300V |
| Screwdriver size | 0.4mm x 2.5mm |
| Длина зачистки | 5~6mm |
| Метод соединения | винтовое |
| Защита пальцев | Да |
| Диаметр отверстия PCB | 1.3mm |
| Номин. ток IEC | 12A |
| Ном. напр. IEC | 250V |
| Материал проводника | Медный сплав |
| Материал изоляции | PA |
| Кол-во позиций | 3 |
| Сопр. изоляции | ≥500MΩ @ DC500V |
| Номин. импульсное напряжение | 4kV |
| Тип упаковки | Bulk (россыпь) |
| Ном. ток UL группа B | 12A |
| Ном. ток UL группа D | 10A |
| Макс. раб. темп. | 120°C |
| Мин. раб. темп. | -40°C |
| Conductor section solid max | 1.5mm² |
| Conductor section solid min | 0.5mm² |
| Overvoltage category ratings | II/2 630V, III/2 320V, III/3 250V |
| Conductor section flexible max | 0.5mm² |
| Conductor section flexible min | 0.25mm² |
| Conductor section stranded max | 1.5mm² |
| Conductor section stranded min | 0.5mm² |
