Датчик оптоэлектронный, приемник-передатчик (щелевой), 3мм
У поставщика
ПроизводительOmron
КатегорияДатчики оптические, датчики света
У поставщиков
1 473 шт.
Норм. уп.: 250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт66,62 ₽
Сумма999,30 ₽
+ доплата 490,00 ₽
В наличии1 473 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 33 — 61,49 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 999,30 ₽. До заказа без доплаты не хватает 16 300,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 999,30 ₽
Описание

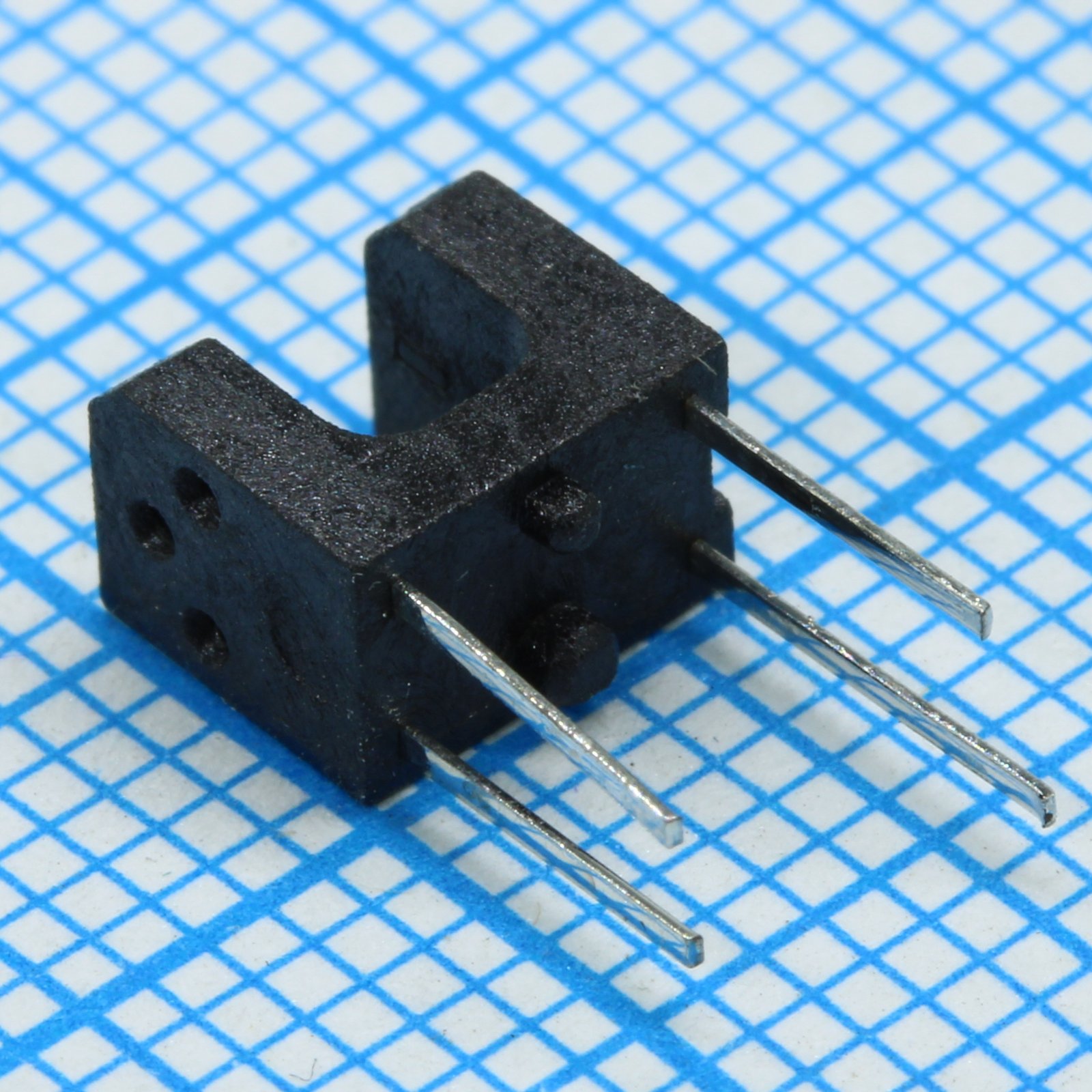

Оптоэлектронный датчик Omron EE-SX1106 — это щелевой приемник-передатчик с шириной щели 3 мм. Компонент выполнен в корпусе DIP-4 с транзисторным выходом и напряжением 1,3 В. Применяется в промышленной автоматике для детекции положения объектов и контроля движения.
Технические характеристики
| Вес | 0.2g |
| Корпус | Terminal for PCB mounting |
| Тип монтажа | Выводной |
| Размеры | 6.4mm x 4.2mm x 5.4mm |
| Ширина паза | 3mm |
| Тип выхода | Phototransistor |
| Время нарастания | 10μs typ |
| Тёмный ток | 500nA max |
| Falling time | 10μs typ |
| Тип монтажа | Through Hole |
| Время отклика | 10µs, 10µs |
| Aperture size | 1.2mm x 0.4mm |
| Материал корпуса | PPS |
| Материал линзы | Эпоксидная смола |
| Ток свечения | 0.2mA min |
| Корпус | PCB Mount |
| Метод измерения | Through-Beam |
| Terminal names | 1: A (Anode); 2: K (Cathode); 3: C (Collector); 4: E (Emitter) |
| Прямое напряжение | 1.3V typ, 1.6V max |
| Обратный ток | 10μA max |
| Обратное напряжение | 5V |
| Расстояние срабатывания | 0.118" (3mm) |
| Расстояние срабатывания | 3mm |
| Описание | SENSOR OPT SLOT PHOTOTRAN PCB MT |
| Ток коллектора | 30mA |
| Темп. хранения | -30 to 85°C |
| Конфигурация выхода | Phototransistor |
| Рабочая температура | -25°C ~ 85°C |
| Collector dissipation | 80mW |
| Forward current pulse | 1A |
| Раб. температура | -25 to 85°C |
| Температура пайки | 260°C |
| Тип упаковки | Bulk (россыпь) |
| Пиковая длина волны | 950nm |
| Напряжение коллектор-эмиттер | 30V |
| Напряжение эмиттер-коллектор | 4.5V |
| Peak sensitivity wavelength | 800nm |
| Абс. макс. прямой ток | 50mA |
| Описание (англ.) | 3mm 1.3V DIP-4 Photointerrupters - Slot Type - Transistor Output RoHS |
| Ток коллектора (Ic), макс. | 30 mA |
| Макс. прямой ток (If) | 50 mA |
| Напряжение насыщения коллектор-эмиттер | 0.4V max |
| Напряжение пробоя коллектор-эмиттер, макс. | 30 V |
| Тип | фотоэлектрический датчик |
