Датчик оптический 2мм с фототранзистором монтаж в отверстие
У поставщика
ПроизводительOmron
КатегорияДатчики оптические, датчики света
У поставщиков
72 шт.
Норм. уп.: 250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт97,34 ₽
Сумма973,40 ₽
+ доплата 490,00 ₽
В наличии72 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 22 — 90,44 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 973,40 ₽. До заказа без доплаты не хватает 16 326,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 973,40 ₽
Описание

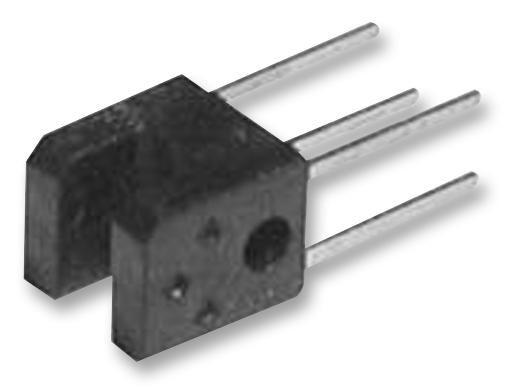

Оптический датчик Omron EE-SX1103 — это щелевой прерыватель с фототранзистором для монтажа в отверстие. Ширина зазора составляет 2 мм, апертура — 0,4 мм, прямой ток до 50 мА. Применяется в промышленной автоматике для детекции объектов и позиционирования.
Технические характеристики
| Высота | 5.2mm |
| Вес | 0.2g |
| Корпус | Compact Slot/Terminal Type |
| Тип монтажа | Выводной |
| Компонент | EE-SX1103 |
| Размеры | Ширина: 4.2mm; Высота: 5.2mm; Длина: 5mm; Ширина паза: 2mm; Optical axis: 3.9mm; Aperture size: 1.2 x 0.4mm; Шаг выводов: 2.8mm |
| Ширина паза | 2mm |
| Описание | Photomicrosensor (Transmissive), Compact Slot/Terminal Type, Slot Width 2mm |
| Тип выхода | Phototransistor |
| Aperture size | 1.2 x 0.4mm |
| Материал корпуса | PPS |
| Материал линзы | Эпоксидная смола |
| Соотв. RoHS | Да |
| Sensing method | Transmissive (slot type) |
| Число выводов | 4 |
| Terminal names | A (Anode), K (Cathode), C (Collector), E (Emitter) |
| Mounting detail | Terminal for PCB mounting |
| Описание | Optical Switches, Transmissive, Phototransistor Output Transmissive 5mm High Resolution PCB |
| Тип упаковки | Bulk (россыпь) |
| Emitter forward current if | 50mA |
| Emitter reverse current ir | 10uA |
| Emitter reverse voltage vr | 5V |
| Soldering temperature tsol | 260C |
| Detector leak current ileak | uA |
| Detector rising time tr typ | 10us |
| Detector dark current id max | 500nA |
| Detector falling time tf typ | 10us |
| Storage temperature tstg max | 100C |
| Storage temperature tstg min | -30C |
| Описание (англ.) | OPTO SWITCH, TRANSMISSIVE; Gap Width:2mm; Aperture Width:0.4mm; Forward Current If:50mA; R |
| Detector collector current ic | 30mA |
| Detector light current il min | 0.5mA |
| Emitter forward voltage vf max | 1.6V |
| Emitter forward voltage vf min | 1.3V |
| Emitter forward voltage vf typ | 1.3V |
| Operating temperature topr max | 85C |
| Operating temperature topr min | -25C |
| Emitter forward current if note | Refer to temperature rating chart if ambient temperature exceeds 25C |
| Soldering temperature tsol note | Complete soldering within 3 seconds |
| Detector collector dissipation pc | 80mW |
| Detector rising time tr condition | VCC = 5V, RL = 100ohm, IF = 20mA |
| Emitter forward current pulse ifp | 1A |
| Detector dark current id condition | VCE = 10V, 0lx |
| Detector falling time tf condition | VCC = 5V, RL = 100ohm, IF = 20mA |
| Detector light current il condition | IF = 20mA, VCE = 5V |
| Emitter peak emission wavelength lp | 950nm |
| Emitter forward voltage vf condition | IF = 50mA |
| Detector collector emitter voltage vceo | 30V |
| Detector emitter collector voltage veco | 4.5V |
| Emitter peak emission wavelength lp condition | IF = 50mA |
| Detector peak spectral sensitivity wavelength lp | 800nm |
| Detector collector emitter saturated voltage vce sat max | 0.4V |
| Detector peak spectral sensitivity wavelength lp condition | VCE = 5V |
| Detector collector emitter saturated voltage vce sat condition | IF = 20mA, IL = 0.3mA |
| Тип | фотоэлектрический датчик |
