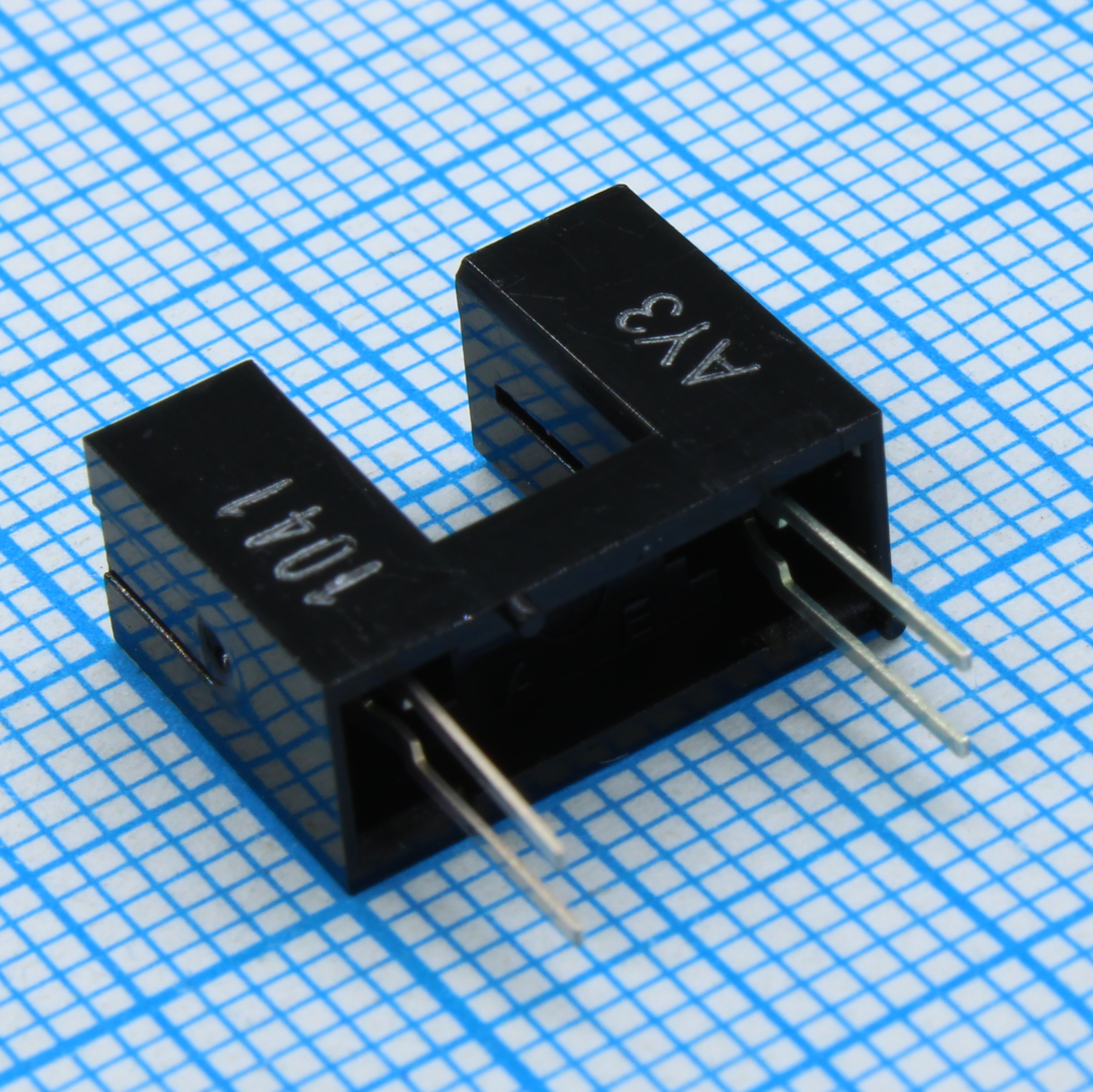

Датчик EE-SX1041
У поставщика
У поставщиков
1 189 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:980 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 128,96 |
| от 32 | 121,00 |
| от 54 | 116,59 |
| от 89 | 113,07 |
| от 149 | 110,18 |
Склад 13
В наличии:209 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 151,75 |
| от 17 | 141,54 |
| от 33 | 133,22 |
| от 66 | 127,01 |
| от 132 | 122,37 |
Описание
Это фотоэлектрический датчик щелевого типа (оптический прерыватель) от Omron. Компонент предназначен для бесконтактного обнаружения объектов в системах автоматизации, станкостроении и робототехнике. Отличается компактным корпусом и высокой точностью срабатывания.
Технические характеристики
| Тип | photomicorsensor_transmissive |
| Тип | Фотоэлектрический датчик |
| Ток, А | 50 мА |
| Корпус | PCB mounting |
| Тип монтажа | Выводной |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Размеры | Высота: 6.6±0.1mm; Длина: 14±0.2mm |
| Slot width | 5mm |
| Тип выхода | collector_emitter |
| Артикул | EE-SX1041 |
| Emitter type | infrared LED (940nm) |
| Detector type | phototransistor |
| Aperture width | 0.5mm |
| Sensing method | transmissive |
| Internal circuit | Контактов: anode, cathode, collector, emitter |
| Напряжение, В | 5 В |
| Предельные значения | Температура пайки: 260°C (10s); Emitter forward current: 50mA; Emitter reverse voltage: 4V; Detector collector current: 20mA; Ambient temperature storage: -30°C to 100°C; Раб. темп. окр. среды: -25°C to 95°C; Emitter pulse forward current: 1A (100Hz, 10μs); Detector collector dissipation: 100mW; Detector collector emitter voltage: 30V |
| Electrical and optical characteristics | Response time fall: 4μs typ (VCC=5V, RL=100Ω, IF=5mA); Response time rise: 4μs typ (VCC=5V, RL=100Ω, IF=5mA); Detector dark current: 2nA typ, 200nA max (VCE=10V, 0lx); Detector light current: 0.5mA min, 14mA max (IF=20mA, VCE=10V); Emitter forward voltage: 1.2V typ, 1.5V max (IF=30mA); Emitter reverse current: 0.01μA typ, 10μA max (VR=4V); Emitter peak emission wavelength: 940nm typ (IF=20mA); Detector peak spectral sensitivity: 850nm typ (VCE=10V); Detector collector emitter saturation voltage: 0.1V typ, 0.4V max (IF=20mA, IL=0.1mA) |
