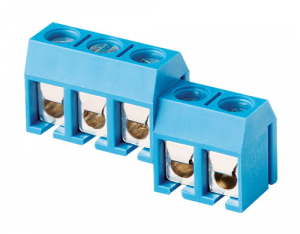

Клеммный блок DINKLE ED500R-03P — винтовой разъем с защитой провода. Шаг 5 мм, на 3 полюса, рассчитан на ток до 16 А и напряжение до 300 В (UL). Корпус для монтажа в отверстия печатной платы (THT). Применяется в промышленной автоматике и распределительных щитах.
Технические характеристики
| Тип | wire protector type terminal block |
| Шаг | 5.00mm |
| Полюса | 3 |
| Серия | ED500R |
| Момент | 0.40 N-m |
| Тип монтажа | THT |
| Размер винта | M2.5 |
| Артикул | ED500R-03P |
| Ном. ток UL | 16A |
| Ном. напряжение UL | 300V |
| Ном. ток IEC | 10A |
| Ном. напряжение IEC | 250V |
| Длина зачистки | 5~6mm |
| Rated surge voltage ul | 1.6kV |
| Rated surge voltage iec | 2kV |
| Rated surge voltage max | 4kV |
| Conductor cross section solid | 24~14 AWG / 0.5~2.5 mm² |
| Conductor cross section flexible | 24~14 AWG / 0.5~2.5 mm² |
