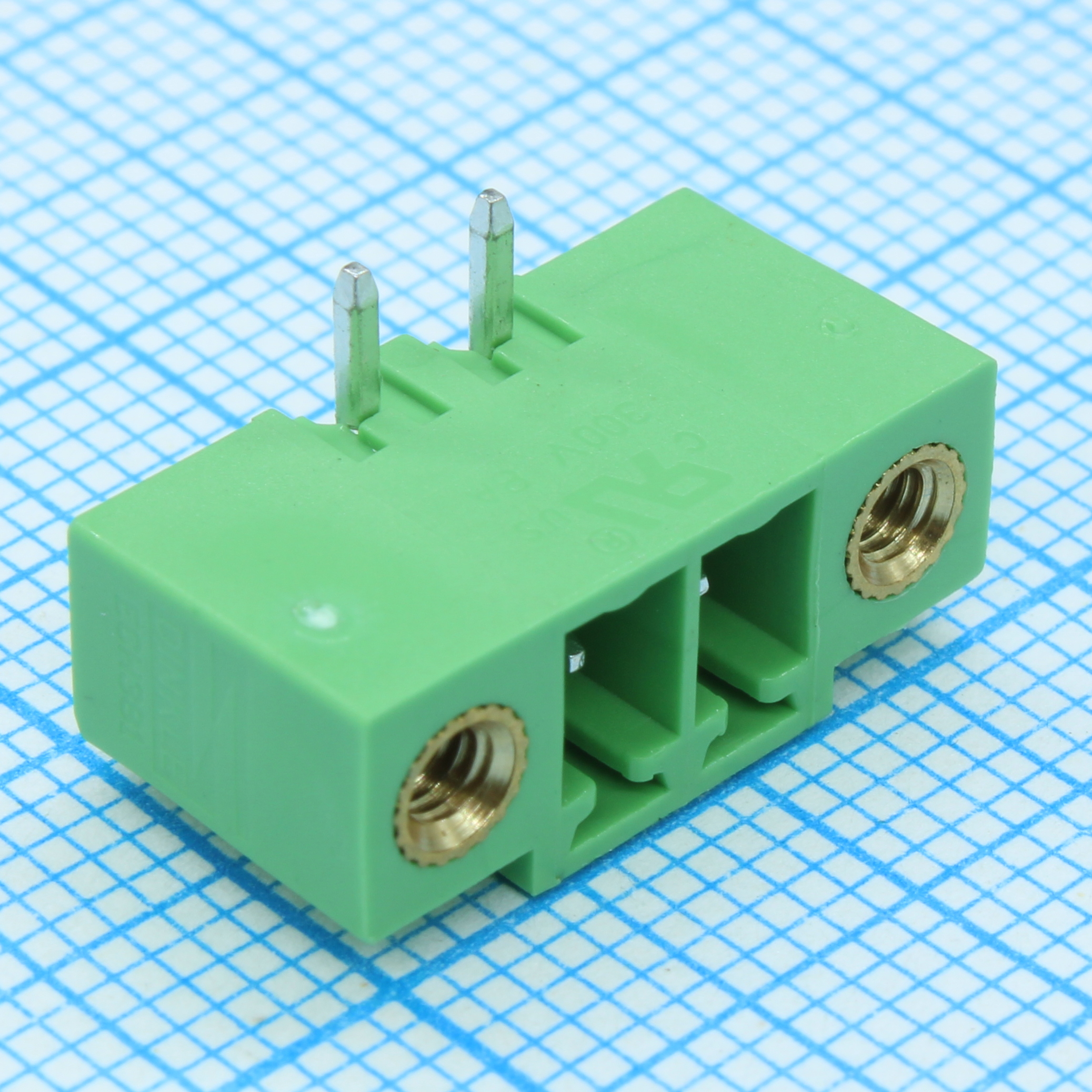

Клеммник разъемный штыревой на плату
У поставщика
ПроизводительDINKLE
У поставщиков
200 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,36 |
| от 100 | 8,72 |
| от 300 | 8,00 |
| от 500 | 7,31 |
| от 1 000 | 6,77 |
Описание
Клеммник разъемный штыревой на плату от DINKLE предназначен для надежного монтажа на печатную плату. Выполнен в прочном корпусе, поставляется в россыпи (Bulk). Применяется в промышленной автоматике и распределительных щитах.
Технические характеристики
| Цвет | Green (default) |
| Level | Single level |
| Шаг | 3.81mm |
| Ширина | 9.2mm |
| Высота | 7.2mm |
| Серия | ECH381RM-XXP |
| Категория | PCB Connector - Socket |
| Тип монтажа | THT |
| Описание | PCB Connector - Socket, Wave soldering |
| Locking type | With threaded flange |
| Vde approval | Да |
| UL признан | Да |
| Cul recognized | Да |
| Length formula | 3.81*(P-1)+14.4mm |
| Размеры пинов | 0.8x0.8mm |
| Метод пайки | Wave soldering |
| Finger protection | Да |
| Диаметр отверстия PCB | 1.2~1.3mm |
| Номин. ток IEC | 14A |
| Ном. напр. IEC | 320V |
| Vde rated current | 14A |
| Vde rated voltage | 320V |
| Материал проводника | Медный сплав |
| Материал изоляции | PA |
| Кол-во позиций | 02P~24P |
| Сопр. изоляции | ≥500MΩ at DC 500V |
| Класс горючести | UL94 V0 |
| Rated voltage ii 2 iec | 320V |
| Rated voltage iii 2 iec | 160V |
| Rated voltage iii 3 iec | 160V |
| Тип упаковки | Bulk (россыпь) |
| Группа материала изоляции | I |
| Макс. раб. темп. | 120°C |
| Мин. раб. темп. | -40°C |
| Ном. импульсное напряжение II/2 | 2.5KV |
| Ном. импульсное напряжение III/2 | 2.5KV |
| Ном. импульсное напряжение III/3 | 2.5KV |
| Plating of conductor surface | Tin PLATED |
| Rated current ul cul group b | 8A |
| Rated current ul cul group d | 8A |
| Rated voltage ul cul group b | 300V |
| Rated voltage ul cul group d | 300V |
| Tightening torque with flange max | 0.3N.m |
