Разрядник EC230X
В наличии
На своём складе
1 475 шт.
Норм. уп.: 500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 12,07 |
| от 60 | 11,60 |
| от 120 | 11,20 |
| от 200 | 10,97 |
Описание

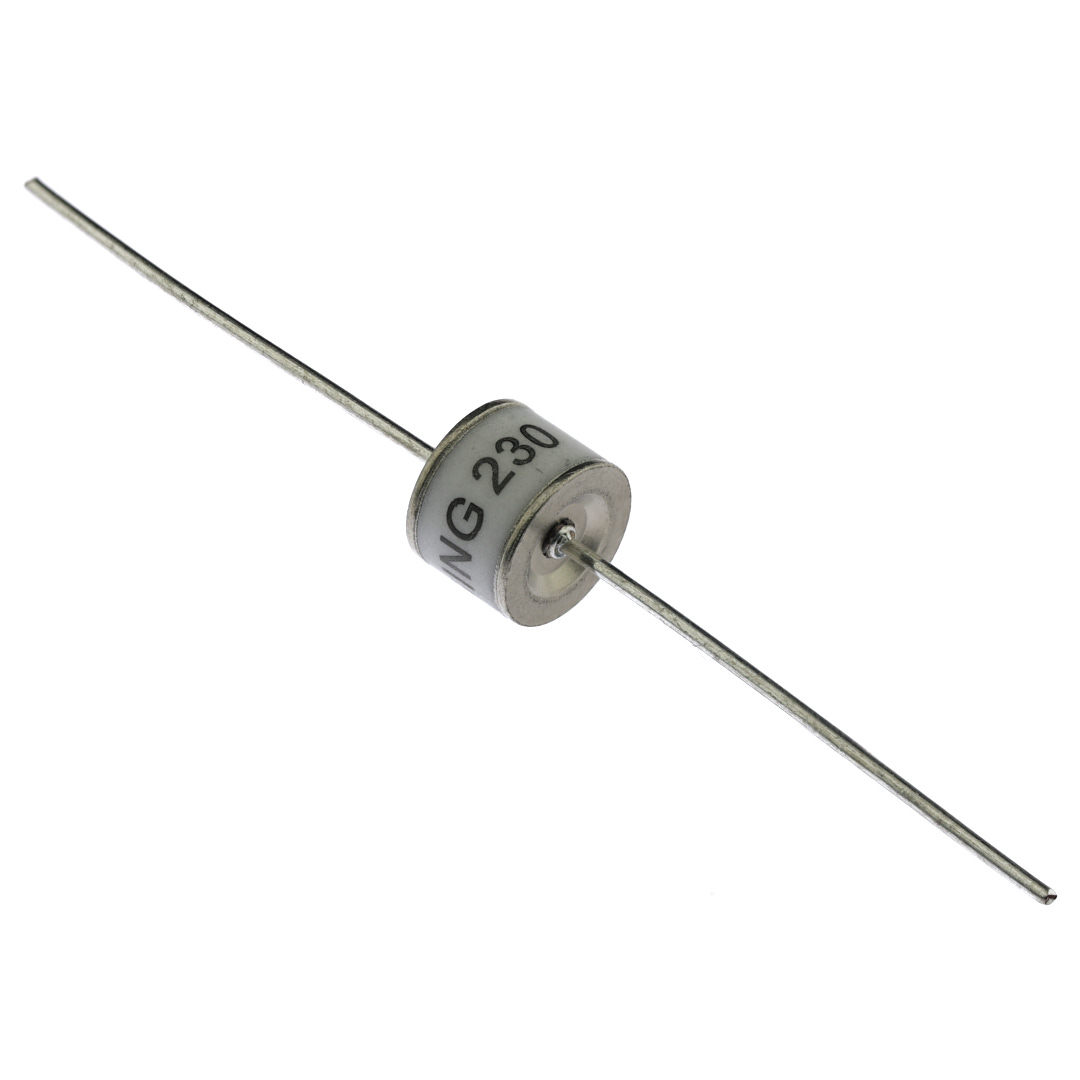

Разрядник EC230X от KEEN SIDE — газоразрядный компонент в керамическом корпусе с аксиальными выводами для монтажа в отверстия. Рассчитан на импульсный ток до 20 кА, напряжение пробоя 230 В, отличается сверхнизкой ёмкостью около 1 пФ. Подходит для защиты линий связи и высокочастотных цепей от перенапряжений в промышленной и телекоммуникационной аппаратуре.
Технические характеристики
| Тип монтажа | Выводной |
| Соответствие | RoHS, HF |
| Ёмкость | 1 pF |
| Тип корпуса | axial lead ceramic tube |
| Импульсная стойкость | 20kA (8/20μs) |
| Диаметр вывода | 0.8mm ±0.05 |
| Длина вывода мин. | 20mm |
| Сертификаты | UL/cUL |
| Емкость 1 МГц | 1pF |
| Напряжение удержания DC | 80 V |
| Диаметр | 8.0mm +0.3/-0.5 |
| Толщина | 6.0mm +0.3/-0.5 |
| Min holdover voltage | 20V |
| Напряжение искрового разряда DC | 230V ±20% |
| Сопр. изоляции | 1GΩ |
| Импульсная стойкость 10/1000 мкс | 300 times |
| Импульсный разрядный ток | 20 KA |
| Диап. темп. хр. | -40°C to +115°C |
| Рабочая температура | -30…+85 °C |
| Макс. ток разряда 8/20мкс | 20kA |
| Имп. пробивное напряжение 1 кВ | 700 V |
| Мин. сопротивление изоляции | 1 GΩ |
| Имп. пробивное напряжение 100 В | 500 V |
| Импульсное пробивное напряжение 1кВ/мкс | 700V |
| Имп. пробивное напряж. | 500V |
| Max alternating discharge current 1sec | 65A |
| Max alternating discharge current 9cycles | 80A |
| Длина, мм | 6 |
| Емкость пФ | 1 |
| Импульсное напряжение пробоя (100 В/мкс), В | 500 |
| Импульсный ток разряда 8/20 мкс, А | 20 |
| Напряжение пробоя DC, В | 230 |
| Ресурс, импульсов 10/1000 мкс | 300 |
| Сопротивление изоляции, ГОм | 1 |
| Ток разряда AC 50 Гц 1 с, А | 20 |
