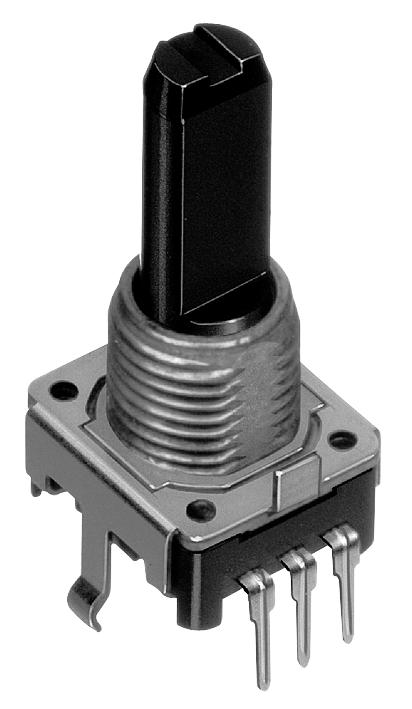

Энкодер EC12 24 щелчка, 24 импульса, пластмассовый вал с лыской 20мм, крепление на гайку 9мм, горизонтальные выводы
У поставщика
ПроизводительALPS
КатегорияДатчики угла (энкодеры)
У поставщиков
94 шт.
Норм. уп.: 95
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт145,15 ₽
Сумма1 451,50 ₽
+ доплата 490,00 ₽
В наличии94 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 135,56 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 451,50 ₽. До заказа без доплаты не хватает 15 848,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 451,50 ₽
Описание
Энкодер EC12 от ALPS — компактный инкрементальный датчик угла поворота с 24 фиксированными позициями и 24 импульсами за оборот. Оснащён пластмассовым валом с лыской длиной 20 мм и креплением на гайку 9 мм. Горизонтальные выводы упрощают монтаж на плату. Применяется для регулировки громкости, настройки параметров и в интерфейсах управления аудио- и измерительной техникой.
Технические характеристики
| Размер | 12mm |
| Серия | EC12 |
| Тип монтажа | Panel mount with bushing |
| Размеры | 12.4 x 14 mm |
| Тип вала | Insulated shaft |
| Выводы | горизонтальная |
| Bushing size | 9mm |
| Encoder type | Incremental |
| Длина вала | 20mm |
| Момент фиксации | 3 to 20 mN·m |
| Монтажное отверстие | 3-ø1 holes |
| Number of pulses | 24 |
| Shaft dimensions | 20mm |
| Описание | Encoders 12mm 24 Res 24 Dtent 25mm operating sectn |
| Number of detents | 24 |
| Push switch rating | 0.5mA 5V DC |
| Push switch travel | 0.5 mm |
| Slide operating life | 15000 cycles |
| Примечание | Энкодер |
| Тип упаковки | Palette (палетта) |
| Диап. раб. темп. | -40°C to +85°C |
| Push switch operating force | 3±2 N |
| Описание (англ.) | EC12 encoder 24 clicks, 24 pulses, plastshaft with 20mm flat, 9mm nut, horizontal leads |
| Rotary operating life with detent | 30000 cycles |
| Rotary operating life without detent | 15000 cycles |
| Тип | encoder |
