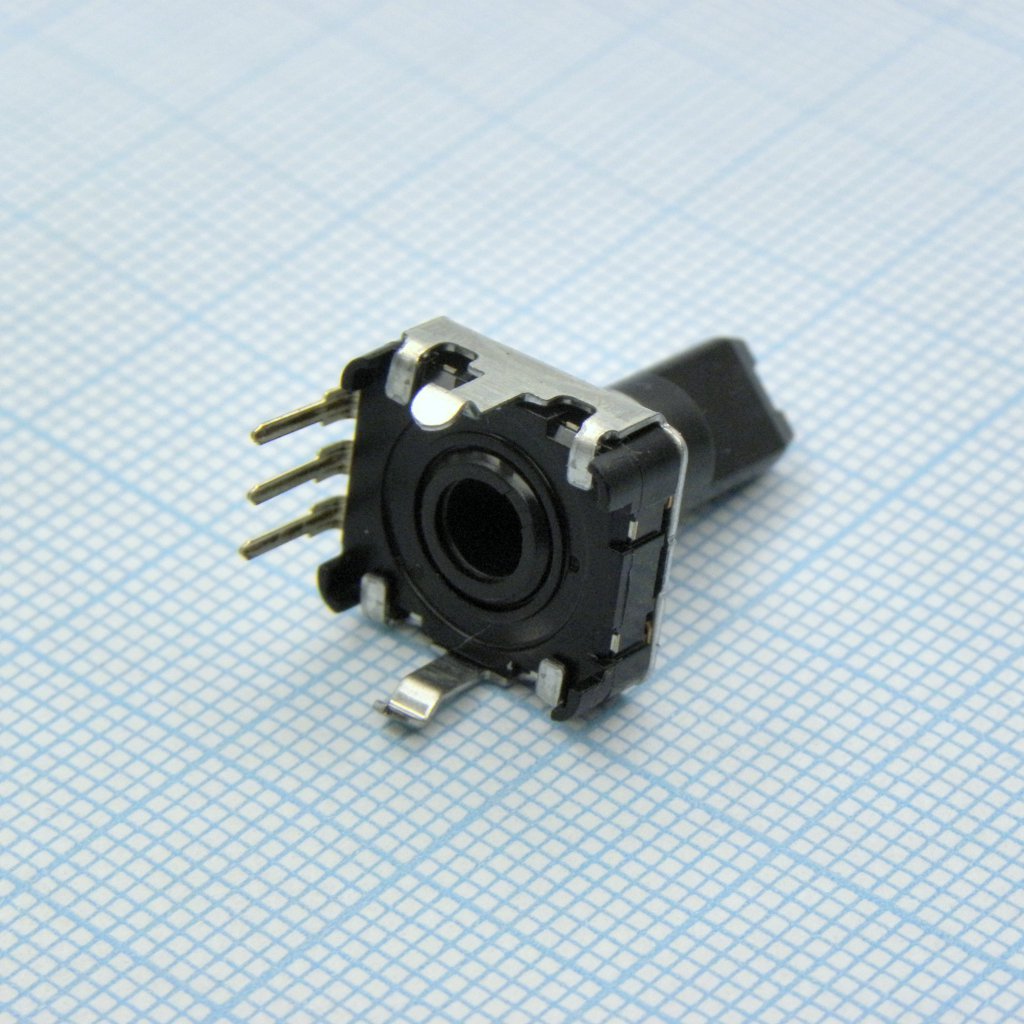

Энкодер EC12 24 щелчка, 24 импульса, пластмассовый вал с лыской 20мм, горизонтальные выводы
У поставщика
ПроизводительALPS
КатегорияДатчики угла (энкодеры)
У поставщиков
42 шт.
Норм. уп.: 120
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт129,60 ₽
Сумма1 296,00 ₽
+ доплата 490,00 ₽
В наличии42 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 11 — 127,58 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 296,00 ₽. До заказа без доплаты не хватает 16 004,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 296,00 ₽
Описание
Энкодер EC12 от ALPS — компактный инкрементальный датчик угла поворота. Модель рассчитана на 24 щелчка и 24 импульса, оснащена пластмассовым валом с лыской длиной 20 мм и горизонтальными выводами. Корпус 12 мм. Подходит для регулировки громкости, настройки меню и других задач в бытовой электронике и аудиотехнике.
Технические характеристики
| Разрешение | 24 pulses per 360° per phase |
| Step angle | 15° |
| Shaft wobble | 0.7 x L/30mm D-D max (L = shaft length) |
| Момент фиксации | 3 to 20 mN·m (with-detent type) |
| Тип упаковки | 12mm low-profile rotary encoder, horizontal terminals |
| Ном. напряжение | 5V DC |
| Способ монтажа | сквозное отверстие |
| Chattering time | t1, t3 = 3ms max |
| Shaft play axial | 0.4mm D-D max under 3N push/pull |
| Number of detents | 24 |
| Прочность выводов | 3N for 10s |
| Тип выходного сигнала | 2-phase different signals (A, B) |
| Эл. прочность | 50V AC for 1 minute between terminals and bracket (leak current 1mA) |
| Примечание | Энкодер |
| Сопр. изоляции | 50V DC, 10MΩ min between terminals and bracket |
| Total rotational angle | 360° (endless) |
| Тип упаковки | Bulk (россыпь) |
| Shaft push pull strength | 80N for 10s (after soldering) |
| Диап. темп. хр. | -40°C to +85°C |
| Operating current each lead | 0.5mA (max 5mA, min 0.5mA) |
| Диап. раб. темп. | -10°C to +70°C |
| Описание (англ.) | ROTARY ENCODER, 12MM, 24PULSE, VERTICAL |
| Operating current common lead | max 10mA, min 0.5mA |
