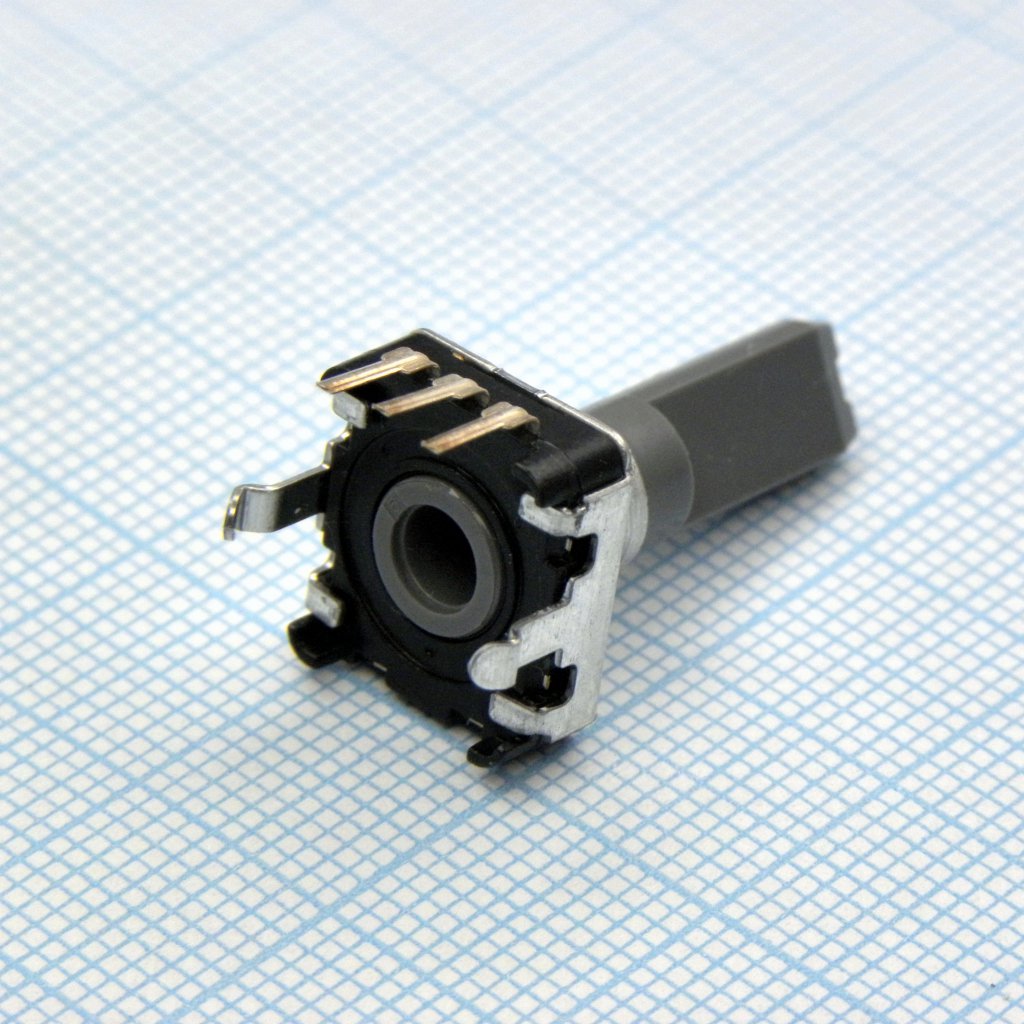

Энкодер EC12 12 щелчков, 12 импульсов, пластмассовый вал с лыской 20мм, горизонтальные выводы
У поставщика
ПроизводительALPS
КатегорияДатчики угла (энкодеры)
У поставщиков
228 шт.
Норм. уп.: 120
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт116,89 ₽
Сумма1 168,90 ₽
+ доплата 490,00 ₽
В наличии228 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 20 — 108,76 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 168,90 ₽. До заказа без доплаты не хватает 16 131,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 168,90 ₽
Описание
Энкодер EC12 от ALPS — это поворотный датчик с 12 тактильными щелчками и 12 импульсами на оборот. Оснащён пластмассовым валом с лыской длиной 20 мм и горизонтальными выводами для монтажа на плату. Применяется в бытовой электронике и аудиотехнике для регулировки громкости или настройки параметров.
Технические характеристики
| Серия | EC12 |
| Корпус | DIP |
| Тип монтажа | сквозное отверстие |
| Shaft flat | Да |
| Тип вала | insulated_plastic |
| Артикул | EC12E1220405 |
| Encoder type | incremental |
| Длина вала | 20mm |
| Диаметр корпуса | 12mm |
| Момент фиксации | 3 to 20 mN·m |
| Выходной сигнал | quadrature |
| Диаметр вала | 6mm |
| Number of detents | 12 |
| Монтажные отверстия | 3 holes of 1mm diameter |
| Terminal orientation | горизонтальная |
| Примечание | Энкодер |
| Operating life rotary | 30000 cycles |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | EC12 encoder 12 clicks, 12 pulses, plastshaft with 20mm flat, horizontal leads |
| Number of pulses per revolution | 12 |
