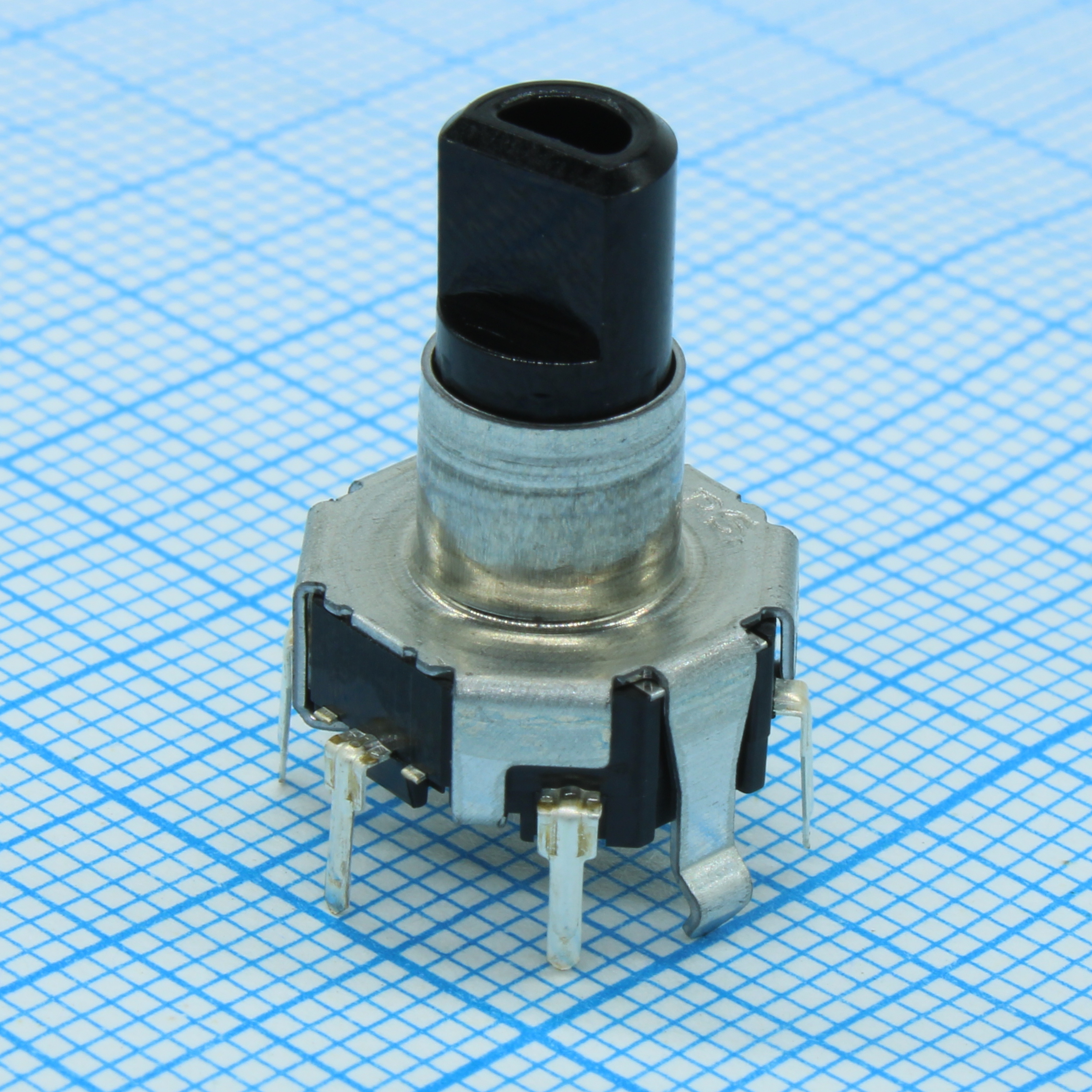

Энкодер EC12 30 щелчков, 15 импульсов, пластмассовый вал 12,5мм, с кнопкой, горизонтальные выводы
У поставщика
ПроизводительALPS
КатегорияДатчики угла (энкодеры)
У поставщиков
68 шт.
Норм. уп.: 80
Цены поставщиков
Склад 13
В наличии:68 шт
Срок поставки: до недели
Норм. уп.: 80
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,30 |
| от 30 | 73,29 |
| от 60 | 68,38 |
| от 160 | 64,71 |
| от 240 | 61,96 |
Описание
Энкодер EC12 от ALPS — компактный инкрементальный датчик угла поворота с тактовой кнопкой. Модель рассчитана на 30 позиций (15 импульсов за оборот) и оснащена пластмассовым валом длиной 12,5 мм. Горизонтальные выводы упрощают монтаж на плату. Применяется в аудиотехнике, блоках управления и промышленной электронике для регулировки громкости, настройки параметров и навигации по меню.
Технические характеристики
| Тип | rotary_encoder |
| Примечания | For automotive use |
| Bounce | 2ms max. |
| Серия | EC12D |
| Корпус | 12mm_size_insulated_shaft |
| Тип монтажа | сквозное отверстие |
| Chattering | 3ms max. |
| Размеры | Body depth: 13.2mm; Ширина корпуса: 12.4mm; Высота корпуса: 11.7mm; Shaft diameter: 6mm; Pcb mounting holes: 5-ø1.05 hole; Диаметр монтажного отверстия: 6.8mm |
| Shaft type | insulated_plastic |
| Описание | 12mm Size Insulated Shaft Type Encoder with push-on switch, horizontal terminals |
| Тип выхода | Incremental (Two phase A and B) |
| Артикул | EC12D1564402 |
| Shaft style | вертикальная |
| Тип переключателя | momentary_push_on |
| With switch | Да |
| Body depth mm | 11.7 |
| Ширина корпуса | 12.4 |
| Detent torque | 10±5 mN·m |
| Switch rating | 1mA 5V DC (10mA 5V DC max. ratings) |
| Switch travel | 0.5±0.3 mm |
| Тип клеммы | Insertion (THT) |
| Номер чертежа | 5 |
| Encoder rating | 0.5mA 5V DC per lead, 1mA 5V DC common lead |
| Срок службы | 30000 cycles (with detent) |
| Output waveform | V1=V2=2.5V max. at R=5kΩ |
| Длина оси, мм | 17.5 |
| Number of pulses | 15 |
| Shaft length lm1 | 17.5mm |
| Switch travel mm | 0.5±0.3 |
| Detent torque mNm | 10±5 |
| Number of detents | 30 |
| Product varieties | Refer to P.279 |
| Shaft diameter mm | 6 |
| Pcb mounting holes | 3x1mm |
| Push pull strength | Push 100N / Pull 50N |
| Расположение контактов | Single pole single throw (Push-on) |
| Operating direction | вертикальная |
| Voltage rating v dc | 5 |
| Current each lead ma | 0.5 |
| Усл. пайки | refer_to_datasheet |
| Switch voltage proof | 300V AC for 1 minute or 360V AC for 1 second |
| Operating life cycles | 30000 |
| Switch operating life | 30000 cycles |
| Current common lead ma | 1 |
| Switch operating force N | 3+1.5 or 6+2.5 |
| Operating force of switch | 3+1.5/-1 N or 6+2.5/-2 N (selectable) |
| Switch contact resistance | 100mΩ max. initial, 200mΩ max. after life |
| Switch contact arrangement | SPST |
| Export package measurements | 540×360×290 mm |
| Диап. раб. темп. | -40℃ to +85℃ |
| Minimum order quantity japan | 1280 |
| Pcb mounting hole dimensions | 5-ø1.05 hole |
| Switch insulation resistance | 100MΩ min. at 250V DC |
| Switch operating life cycles | 30000 |
| Minimum order quantity export | 2560 |
| Диапазон раб. температур °C | -40 to 85 |
