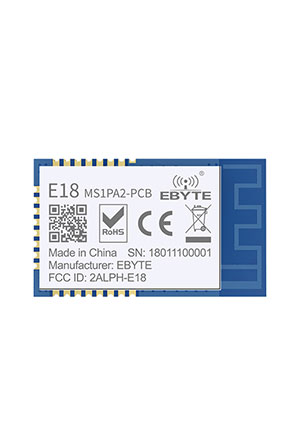

Микросхема E18-MS1PA2-PCB
У поставщика
У поставщиков
3 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 351,90 |
| от 10 | 331,56 |
Описание
Микросхема-трансивер EBYTE E18-MS1PA2-PCB на базе чипа CC2530 с ядром 8051. Работает в диапазоне 2.4 ГГц по протоколу ZigBee, обеспечивая мощность передачи до 20 дБм и скорость эфира 250 кбит/с. Выполнена в SMD-корпусе со встроенной PCB-антенной и потребляет всего 2 мкА в режиме сна. Применяется в системах промышленной автоматики и «умного дома».
Технические характеристики
| Ic | CC2530F256RHAT/QFN40 |
| Сердечник | 8051 |
| Ram kb | 8KB |
| Antenna | PCB |
| Корпус | SMD |
| Range m | 800m |
| Flash kb | 256KB |
| Тип монтажа | SMD |
| Protocol | ZigBee |
| Объем ОЗУ | 8KB |
| Кол-во выводов | 11 |
| Шаг выводов | 1.27mm |
| Размеры | 16*27mm |
| Размер флеш-памяти | 256KB |
| Antenna type | PCB |
| Max tx power | 20dBm |
| Тип упаковки | SMD |
| Air data rate | 250kbps |
| Размеры мм | 16x27 |
| Макс. частота | 2.48GHz |
| Частота мин. | 2.4GHz |
| Rx current ma | 36mA |
| Sleep current | 2μA |
| Tx current ma | 98mA |
| Max tx power max | 20.5dBm |
| Max tx power min | 19.6dBm |
| Max tx power typ | 20dBm |
| Package pitch mm | 1.27mm |
| Sleep current ua | 2μA |
| Antenna impedance | 50ohm |
| Supply current rx | 36mA |
| Supply current tx | 98mA |
| Blocking power max | 10dBm |
| Reference distance | 800m |
| Supply limit max v | 3.6V |
| Communication level | 3.3V |
| Max tx power max dbm | 20.5dBm |
| Max tx power min dbm | 19.6dBm |
| Max tx power typ dbm | 20dBm |
| Antenna impedance ohm | 50Ω |
| Communication level v | 3.3V |
| Макс. рабочее напряжение | 3.6V |
| Мин. раб. напр. | 2.0V |
| Operating voltage typ | 3.3V |
| Receiving sensitivity | -98dBm |
| Blocking power max dbm | 10dBm |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Receiving sensitivity max | -97dBm |
| Receiving sensitivity min | -99dBm |
| Receiving sensitivity max dbm | -97dBm |
| Receiving sensitivity min dbm | -99dBm |
| Receiving sensitivity typ dbm | -98dBm |
