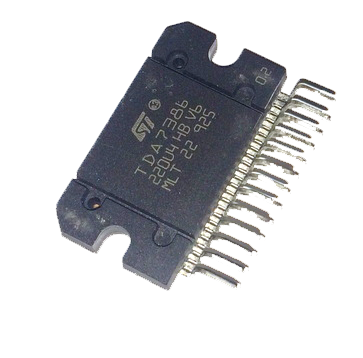

Микросхема E-TDA7386
У поставщика
У поставщиков
10 шт.
Цены поставщиков
Склад 7
В наличии:10 шт
Цена по запросуОписание
Микросхема E-TDA7386 от ST Microelectronics — это четырёхканальный усилитель мощности звука. Работает при напряжении до 28 В, обеспечивает коэффициент усиления 26 дБ и низкий уровень искажений (типично 0,04%). Применяется в автомобильных аудиосистемах и бытовой электронике.
Технические характеристики
| Модель | TDA7386 |
| Корпус | Flexiwatt25 |
| Упаковка | Tube |
| Каналы | 4 |
| Voltage gain | 26dB |
| Тип компонента | Audio Power Amplifier IC |
| Crosstalk 1khz | 60-70dB |
| Distortion max | 0.15% |
| Frequency test | 1kHz |
| Crosstalk 10khz | 60dB |
| Входное сопротивление | 70-100kΩ |
| Mute attenuation | 80-90dB |
| Voltage gain max | 27dB |
| Voltage gain min | 25dB |
| Вх. емкость | 0.1μF |
| Input high signal | ±8Vpk |
| Supply voltage dc | 28V |
| Distortion typical | 0.04% |
| Standby current 0v | 20μA |
| Load impedance test | 4Ω |
| Standby pin current | ±1μA |
| Supply voltage peak | 50V |
| Standby current 1 5v | 50μA |
| High cutoff frequency | 80-200kHz |
| Mute pin current sink | -5-20μA |
| Output offset voltage | ±80mV |
| Макс. рассеиваемая мощность | 80W |
| Макс. ток покоя | 350mA |
| Мин. ток покоя | 190mA |
| Channel gain unbalance | ±1dB |
| Source resistance test | 600Ω |
| Input impedance typical | 100kΩ |
| Mute pin current source | 5-20μA |
| Output noise 20hz 20khz | 70-100μV |
| Output noise a weighted | 50-70μV |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. темп. перехода | 150°C |
| Supply voltage operating | 18V |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Svr capacitor recommended | 10μF |
| Mute threshold voltage mute | 1.5V |
| Mute threshold voltage play | 3.5V |
| Output power 4ohm 14 4v max | 49W |
| Output power 4ohm 15 2v max | 49W |
| Standby threshold voltage on | 3.5V |
| Standby threshold voltage off | 1.5V |
| Output peak current repetitive | 4.5A |
| Supply voltage rejection 100hz | 50-75dB |
| Automute threshold voltage mute | 6.5-8.5V |
| Automute threshold voltage play | 7.6V |
| Output power 4ohm 13 2v 10pct thd | 24W |
| Output power 4ohm 14 4v 10pct thd | 28W |
| Output peak current non repetitive | 5.5A |
| Output power 4ohm 13 2v 0 8pct thd | 18W |
| Тепл. сопр. переход-корпус | 1°C/W |
