Документация

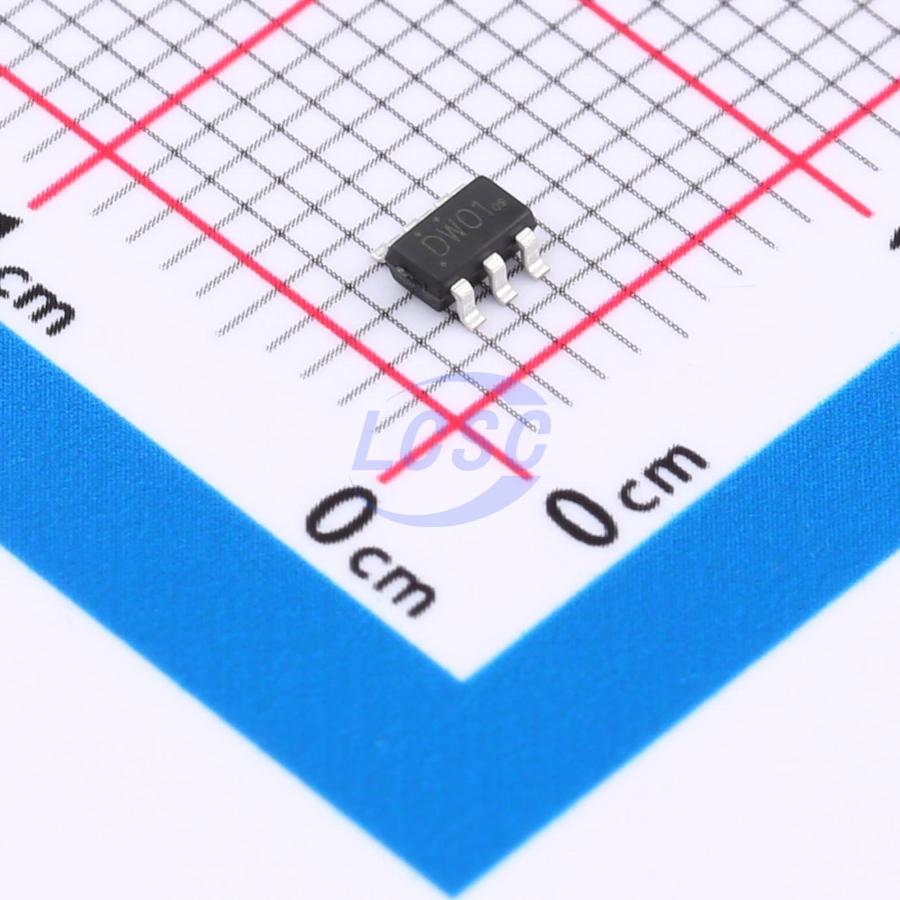

Микросхема DW01A
У поставщика
У поставщиков
51 259 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:44 006 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,03 |
| от 994 | 3,30 |
| от 1 669 | 2,89 |
| от 2 782 | 2,57 |
| от 4 650 | 2,35 |
Склад 13
В наличии:5 253 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 142 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,91 |
| от 390 | 4,14 |
| от 779 | 3,50 |
| от 1 558 | 3,01 |
| от 3 000 | 2,71 |
Склад 12
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,21 |
| от 100 | 4,29 |
| от 1 000 | 3,67 |
Описание
Микросхема DW01A от Puolop — специализированный контроллер защиты литий-ионных и литий-полимерных аккумуляторов. Предназначена для контроля напряжения и тока в однобаночных батареях, предотвращая перезаряд, глубокий разряд и короткое замыкание. Обеспечивает безопасную работу портативной электроники, power bank и аккумуляторных сборок.
Технические характеристики
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | Battery protection IC for one-cell lithium-ion/polymer battery |
| Артикул | DW01A |
| Ток питания | 3.0µA (typ), 6.0µA (max) at VCC=3.6V |
| Темп. диапазон | -40°C~+85°C |
| Power down current | 4μA |
| Макс. ток питания | 6μA |
| Макс. напр. пит. | 10V |
| Мин. напр. пит. | 0.3V |
| External resistor r1 | 100Ω |
| External resistor r2 | 1kΩ |
| External capacitor c1 | 0.1µF |
| Output low voltage od | 0.5V |
| Overcharge delay time | 200ms |
| Output high voltage oc | VCC-0.02V |
| Output high voltage od | VCC-0.2V |
| Ток питания типовой | 3μA |
| Oc pin output h voltage | VCC-0.1V (typ) at VCC=3.9V, ICO=10µA |
| Od pin output h voltage | VCC-0.2V (typ) at VCC=3.9V, ICO=10µA |
| Od pin output l voltage | 0.2V (typ) at VCC=2V, IDO=10µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Cs input pin voltage max | VDD+0.3V |
| Cs input pin voltage min | VDD-24V |
| Overcurrent delay time 1 | 20ms |
| Overcurrent delay time 2 | 600μs |
| Overdischarge delay time | 200ms |
| Oc output pin voltage max | VDD+0.3V |
| Oc output pin voltage min | VDD-24V |
| Od output pin voltage max | VDD+0.3V |
| Od output pin voltage min | VSS-0.3V |
| Диап. темп. хр. | -40°C to +125°C |
| Overcharge release voltage | 4.10V±50mV |
| Производитель | PUOLOP |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Battery protection IC |
| Overcharge protection voltage | 4.30V±50mV |
| Overdischarge release voltage | 2.90V±0.1V |
| Overcurrent protection voltage | 150mV±20mV |
| 0v battery charge start voltage | 1.2V |
| Overdischarge protection voltage | 2.50V±0.1V |
| Short current protection voltage | 1.36V |
| 0v battery charge starting voltage | 1.2V |
