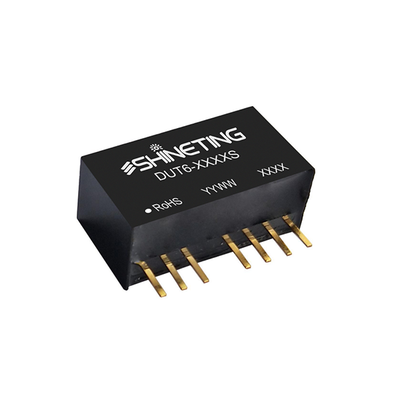

DC-DC преобразователь DUT6-2405S
Нет в наличии
Описание
DC-DC преобразователь Shineting DUT6-2405S в корпусе SIP. Входное напряжение до 50 В, выход 5 В при мощности 6 Вт, КПД до 82%. Гальваническая развязка 1600 В постоянного тока. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | 1000k hours |
| Тип | Преобразователь постоянного тока |
| Вес | 4.7g |
| Корпус | SIP |
| Горячая замена | unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm |
| Размеры | 22 x 9.50 x 12.00 mm |
| Артикул | DUT6-2405S |
| Вх. фильтр | емкостный |
| Вых. мощность | 6W |
| Материал корпуса | black flame-retardant plastic (UL94 V-0) |
| Логический уровень включения | open or high (TTL 3.5-12VDC) |
| Мин. КПД | 80 % |
| Тип. КПД | 82 % |
| Выходное напряжение | 5 VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Логический уровень выключения | low to GND (0-1.2VDC) |
| Мин. КПД | 80% |
| Тип. КПД | 82% |
| Вых. напряжение | 5V |
| Емкостная нагрузка | 1000 µF |
| Макс. входное напряжение | 40 VDC |
| Напр. изоляции | 1600VDC |
| Макс. импульсное напряжение | 50V |
| Макс. выходной ток | 1200 mA |
| Мин. выходной ток | 0 mA |
| Макс. вых. ток | 1200mA |
| Диапазон входного напряжения | 9-36 VDC |
| Диап. вх. напр. | 9-36V |
| Макс. регулировка нагрузки | ±1.5% |
| Типовая регулировка нагрузки | ±0.5% |
| Макс. пульсации и шум | 100mV p-p |
| Пульсации и шум тип. | 50mV p-p |
| Макс. напряжение запуска | 9V |
| Макс. влажн. хр. | 95% |
| Мин. влажн. хр. | 5% |
| Номинальное входное напряжение | 24 VDC |
| Ном. вх. напр. | 24V |
| Сопр. изоляции | 1000MΩ |
| Макс. линейная регул. | ±1% |
| Линейная регулировка тип. | ±0.5% |
| Длительность пайки выводов | 10 секунд |
| Макс. емкостная нагрузка | 1000µF |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Типовая частота переключения | 500kHz |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | continuous, self-recovery |
| Типовой входной ток без нагрузки | 5mA |
| Типовая изоляционная емкость | 1000pF |
| Потр. без нагр. | 0.12W |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Макс. ток входа в выключенном состоянии | 10mA |
| Ток входа в выключенном состоянии, тип. | 6mA |
| Типовой входной ток при полной нагрузке | 305mA |
| Макс. точность выходного напряжения | ±2% |
| Тип. точность вых. напряжения | ±1% |
| Макс. защита от перегрузки | 230% Io |
| Мин. защита от перегрузки | 110% Io |
| Тип. защита от перегрузки | 160% Io |
| Макс. время восст. | 500µs |
| Тип. время восст. перех. | 300µs |
| Отраж. пульс. ток тип. | 50mA |
| Макс. темп. пайки | +300°C |
| Отклонение переходной характеристики макс. | ±8% |
| Тип. отклонение перех. отклика | ±5% |
| Мин. защита от пониж. | 5.5V |
| Защита от пониж. напр. | 6.5V |
