Кнопка тактильная 6х6мм угловая h=9.3мм усилие нажатия 100гр 0.05A 12В монтаж в отверстие
У поставщика
ПроизводительDPT
У поставщиков
606 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт9,40 ₽
Сумма940,00 ₽
+ доплата 490,00 ₽
В наличии606 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 125 — 8,66 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 940,00 ₽. До заказа без доплаты не хватает 16 360,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 940,00 ₽
Описание

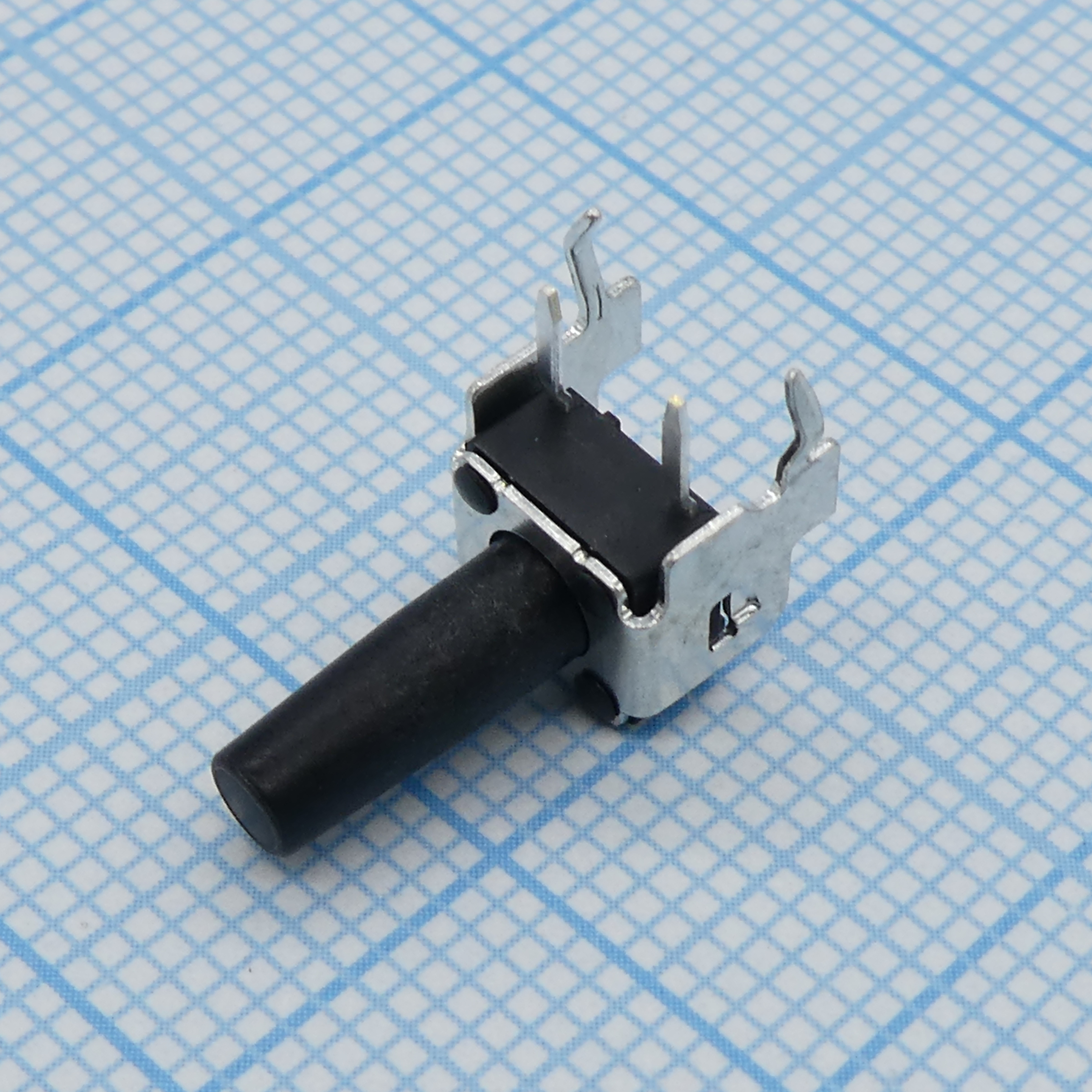

Тактильная кнопка DPT серии DTSA-66K-V с квадратным корпусом 6х6 мм и высотой 9,3 мм. Коммутирует ток до 0,05 А при напряжении 12 В, усилие нажатия составляет 100 граммов. Угловые выводы предназначены для монтажа в отверстия на печатной плате. Применяется в пультах управления, бытовой электронике и портативных устройствах.
Технические характеристики
| Схема | SPST-NO |
| Габариты | 7.40mm x 6.55mm |
| Корпус | 6mm x 6mm |
| Тип монтажа | THT |
| Ревизия | B |
| Размеры | 6mm x 6mm |
| Stem color | Чёрный |
| Описание | SPDT, Right Angle, Thru-Hole Mount, Grounding, Tact Switch |
| Размер L | 0.467 [11.85] |
| Артикул | ADTSA6**V |
| Тип переключателя | Тактовая кнопка |
| Освещение | Non-Illuminated |
| Тип привода | стандартный |
| Тип монтажа | Through Hole, Right Angle |
| Материал основания | UL 94V-0 Nylon Thermoplastic, Black |
| Stem material | UL 94V-0 Nylon Thermoplastic |
| Материал крышки | Нержавеющая сталь |
| Номер чертежа | B7606 |
| Ручная пайка | 350°C MAX for 5 seconds MAX (30 Watt Iron MAX) |
| Номин. ток | 50mA |
| Номинальное напряжение | 12VDC |
| Соотв. RoHS | Да |
| Ширина вывода | 0.70mm |
| Волновая пайка | 260°C MAX for 5 seconds MAX |
| Усилие срабатывания | 100gf |
| Функция переключения | Off-Mom |
| Рабочее усилие | 100gf |
| Ударопрочность | 50G per Method 213B, MIL-STD-202F |
| Описание | SWITCH TACTILE SPST-NO 0.05A 12V |
| Способ подключения | PC Pin |
| Материал клеммы | Brass with Silver Plating |
| Сопр. контакта | 100mohm MAX |
| Толщина вывода | 0.30mm |
| Расположение контактов | 1 Pole, 1 Throw (SPDT) |
| Эл. прочность | 250VAC for 1 minute |
| Ориентация привода | Side Actuated |
| Вибростойкость | Passes Method 201A, MIL-STD-202F |
| Примечание | DTSA-66K |
| Рабочая температура | -25°C ~ 70°C |
| Contact disc material | Phosphor Bronze with Silver Cladding |
| Electrical life 160gf | 200,000 cycles |
| Electrical life 260gf | 100,000 cycles |
| Electrical life 320gf | 100,000 cycles |
| Сопр. изоляции | 100Mohm MIN at 500VDC |
| Тип упаковки | Bulk (россыпь) |
| Контактная нагрузка при напряжении | 0.05A @ 12VDC |
| Диап. темп. хр. | -30°C to +80°C |
| Диап. раб. темп. | -25°C to +70°C |
| Длина штока, угловое исполнение | 11.85mm |
| Lead free process compatible | Да |
| Описание (англ.) | SWITCH TACTILE SPST-NO 0.05A 12V |
